Project Showcase:

Uma ponte de cavalete pré-fabricada com o deck de 100 toneladas

Projeto Vitals:

Cliente: Suzhou Dabao Municipal Construction Engineering Co., Ltd.

Comprimento da extensão: 9 metros (29,5 pés)

Modelo da ponte: Tipo 321 Trelússia de Aço Modular

Configuração: Deck-tipo, 10 linhas, camada única, pista dupla

Aplicação: Plataforma semi-permanente e extrema de cavalete / trabalho de carga pesada

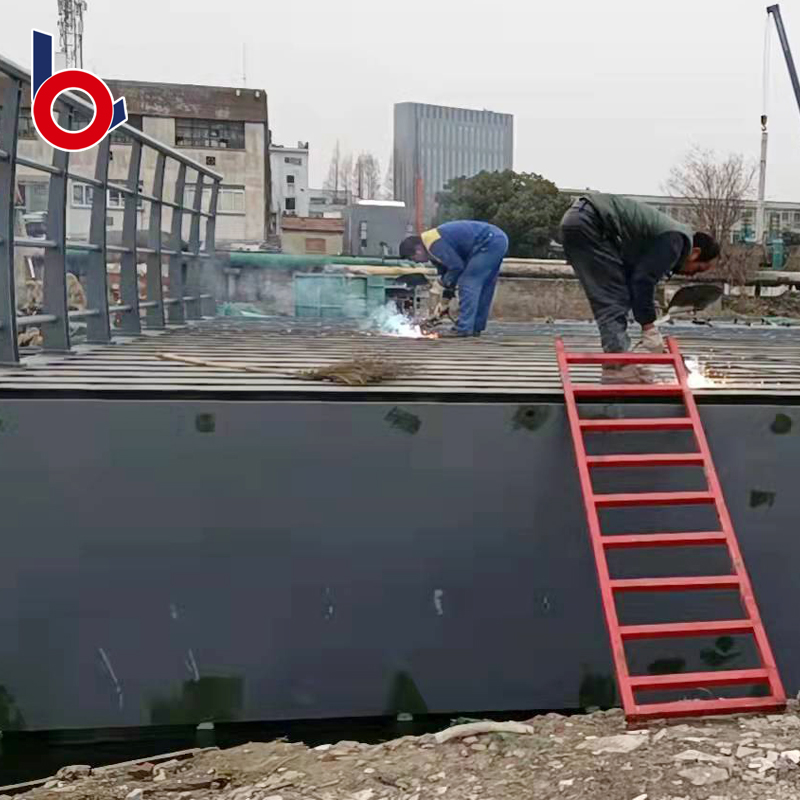

Ponte em Suzhou

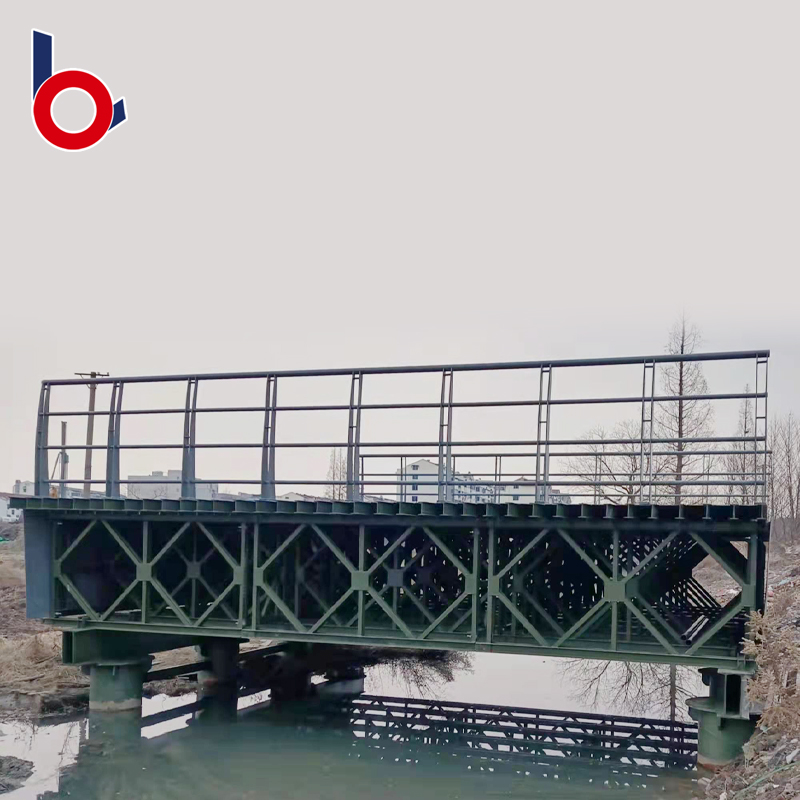

Ponte em Suzhou

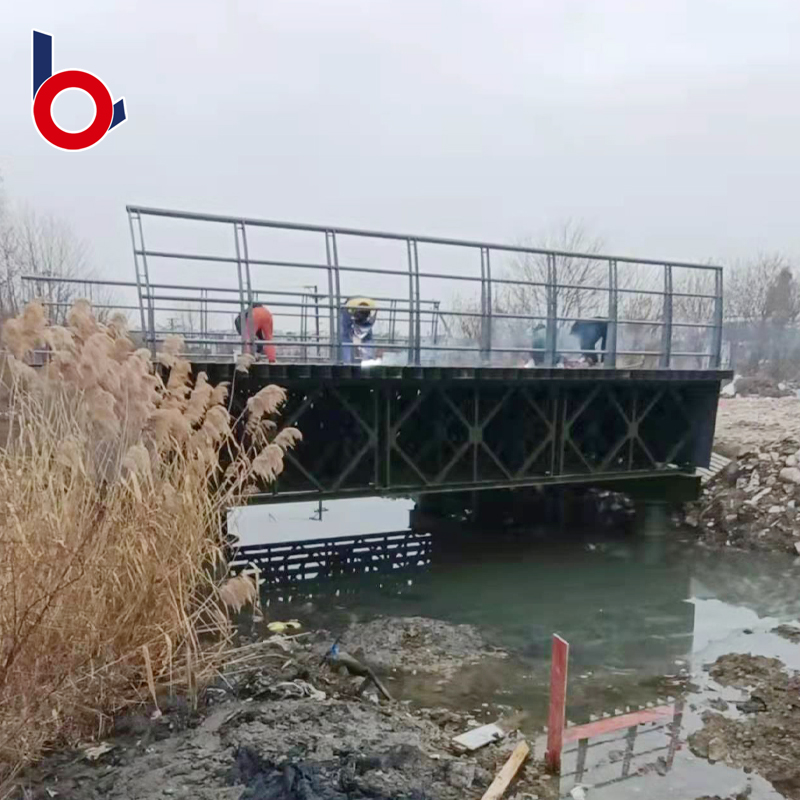

Ponte em Suzhou

Engenharia uma plataforma de trabalho de alta capacidade:

Este projeto exclusivo para um cliente de construção municipal em Suzhou exigiu uma ponte de cavalete especializada e curta do tipo deck com uma capacidade extraordinária de suporte de carga. O principal desafio era apoiar uma carga extrema e concentrada de 100 toneladas em uma lacuna de 9 metros, principalmente para a passagem ou operação de guindastes pesados ​​de rastreador.

Destaques técnicos e uma solução de engenharia personalizada:

Suporte do tipo de deck de alta densidade de alta densidade: para obter a classificação de carga extrema de 100 toneladas, uma configuração de camada única e de camada única altamente especializada foi projetada nesse design poderoso, dez linhas paralelas de treliças do tipo 321 são laterais de acordo com a mão diretamente abaixo do deck da estrada, criando uma ampla densidade. Esse método garante que a carga imensa seja distribuída uniformemente em todos os membros estruturais, tornando-a uma solução superior para requisitos extremos de carga curta e de carga pesada.

Plataforma de trabalho ampla e desobstruída: como uma estrutura do tipo de deck, a ponte fornece uma plataforma de duas faixas dupla de 8 metros de largura completamente aberta e desobstruída.

Acabamento protetor durável: Todos os componentes de aço são revestidos com uma tinta anticorrosiva de alto desempenho, garantindo a durabilidade e a segurança da estrutura ao longo de sua vida útil como uma instalação semi-permanente.

Uma referência para aplicações personalizadas de carga pesada: Este projeto da Suzhou demonstra poderosamente a imensa flexibilidade de nossos sistemas de ponte modular. Ao organizar criativamente as treliças em uma formação de alta densidade e do tipo deck, podemos projetar plataformas e travessias de capacidade ultra-alta adaptadas aos desafios mais exigentes de construção e industrial.
