A unidade de treliça de alto cisalhamento do CB200 é um produto de nível profissional projetado para suportar forças de cisalhamento altas nas estruturas de pontes. Esta unidade de treliça é projetada especificamente para as seções de pontes que experimentam estresse de cisalhamento significativo.

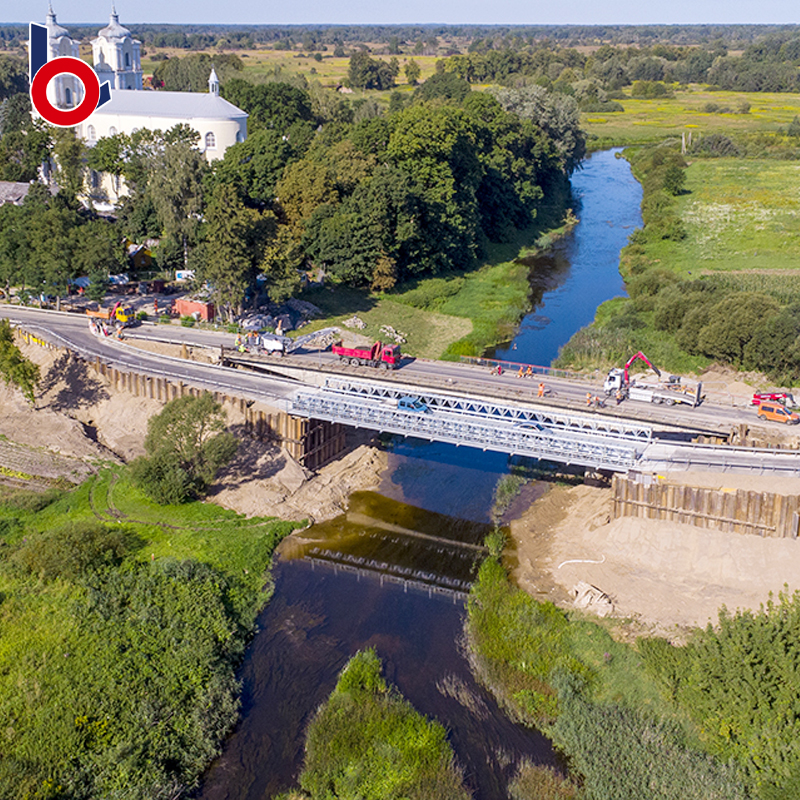

Um projeto clássico na Lituânia, esta é a reconstrução de uma ponte com uma longa história. Durante o período de reconstrução do projeto, para garantir a aprovação de veículos de tráfego e construção local, fornecemos um modelo CB200 de 39.624 metros de comprimento (domesticamente conhecido como tipo 200) Bailey Bridge como uma rota de acesso temporário.

Visão geral do projeto:

Solução da ponte : 39.624 metros reforçados com uma linha tripla (TSR), atendendo aos requisitos de alta resistência e suporte de carga.

Parâmetros técnicos S: Largura da faixa de rodagem líquida de 5,25 metros, carga de projeto de 40 toneladas, capaz de acomodar alguns grandes veículos de construção.

Materiais de alta qualidade : A estrutura principal é feita de aço de alta resistência Q355B e os acessórios são feitos de Q235b.

Tratamento da superfície : galvanização geral de quentes a quente para lidar com as condições climáticas locais.

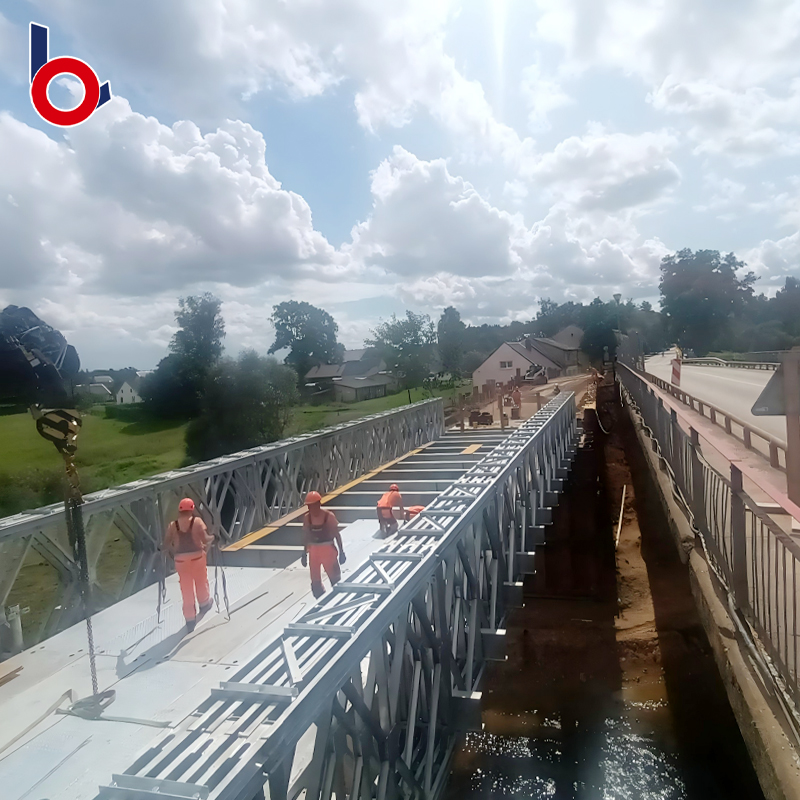

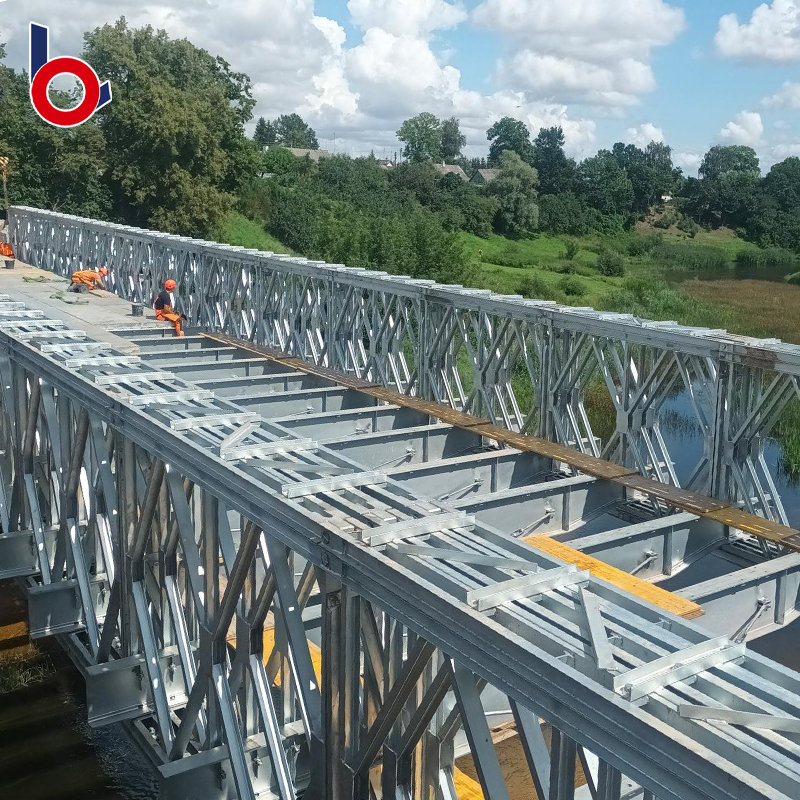

Com o plano de ereção detalhado e profissional que fornecemos, a ponte foi instalada em cerca de 10 dias e agora está aberta ao tráfego, fornecendo suporte de transporte sólido para todo o projeto de reconstrução.

Recursos do CB200 (Tipo 200) Bailey Bridge : Esta é uma ponte de aço internacionalmente comum, padronizada e modular. Suas principais vantagens são: componentes leves, transporte conveniente, conexão rápida via pinos e instalação extremamente rápida. Através de diferentes combinações de componentes (como a linha única de tripla truss, reforçada neste projeto), ele pode corresponder flexivelmente a diferentes requisitos de extensão e carga. O uso do aço Q355B para o material principal garante maior capacidade e segurança de carga de carga.

Ambiente do site do projeto e vantagens do Galvanizin G: Galvanizin G:

A Lituânia tem um clima continental temperado, com invernos longos, frios e úmidos com muita neve. Esse ambiente é altamente corrosivo para estruturas de aço. O processo de galvanização a quente que usamos forneceu uma camada protetora grossa, uniforme e densa para todos os componentes da ponte, com as seguintes vantagens principais:

Resistência superior à corrosão : pode resistir efetivamente à erosão da chuva, neve e ar úmido, estendendo bastante a vida útil da ponte.

Livre de manutenção : a camada galvanizada é muito durável e requer quase nenhuma manutenção durante todo o período de uso temporário, reduzindo os custos do projeto.

Alta confiabilidade : Mesmo que a superfície seja levemente arranhada, a camada de zinco fornecerá proteção eletroquímica ao substrato de aço, impedindo a propagação da ferrugem.

                                                             Diagrama de Bailey Bridge

                                   -------------------------------------- ▶und ------------------------------------------------

ZB200 TRUSS Press Limited Table
		forma de estrutura
Não	força interna	modelo não reforçado				modelo reforçado
		Ss	Ds	Ts	QS	Ssr	Dsr	TSR	Qsr
200	treliça padrão Momento (KN.M）	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	treliça padrão cisalhamento (KN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	treliça de curvatura alta Momento (KN.M）	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	treliça de curvatura alta cisalhamento (KN)	348	696	1044	1392	348	696	1044	1392
203	Força de cisalhamento de super treliça de cisalhamento alto (KN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabela de características geométricas da Truss Bridge （Half Bridge)
estrutura	Características geométricas
	Características geométricas	Área de acordes (CM2)	Seção Propriedades （CM3)	Momento de inércia (CM4)
Ss única fileira, camada única	SS Single-Row, camada única	25.48	5437	580174
	SSR única fila, camada única, reforçar	50.96	10875	1160348
Ds dupla linha, camada única	DS dupla fileira, camada única	50.96	10875	1160348
	DSR1 dupla linha, camada única, reforçado	76.44	16312	1740522
	Dsr2 dupla linha, camada única, reforçado apenas no topo	101.92	21750	2320696
Ts Triple-Row, camada única	TS Triple-Row, camada única	76.44	16312	1740522
	TSR2 Tripla fila, camada única, reforçado apenas no topo	127.4	27185	2900870
	TSR3 Tripla fila, camada única, reforçado apenas no fundo	152.88	32625	3481044
QS Quadruple-Row, camada única	QS Quadruple-Row, camada única	101.92	21750	2320696
	QSR3 Quadruplas-linha, camada única, reforçado apenas no topo	178.36	38059	4061218
	QSR4 Quadruplas-linha, camada única, reforçado apenas no fundo	203.84	43500	4641392



                                       Processo de  produto

                                 -------------------------------------- ▶und ------------------------------------------------

	Você é uma fábrica ou uma empresa comercial?
☺	Somos uma fábrica com seis linhas de produção e várias máquinas para fabricar peças de pontes de aço e outras estruturas de aço. Além disso, recebemos a licença de exportação para nos dedicar aos mercados globais.

	Que tal o controle de qualidade da sua empresa?
☺	Prestamos muita atenção ao controle de qualidade do início ao fim, mantendo nossas mercadorias para atender aos padrões de CMA, CNAS, ISO9001, Grade I Road, Grade A Urban Road, Amercia Carregando HS25 e British Loading Standard Ha.

	Onde está sua porta de carregamento?
☺	Qualquer porto na China, o porto principal é o porto de Xangai.
