Compact 200
BAILEY
A Bailey Steel Bridge é uma ponte temporária modular de última geração que redefine a eficiência e a flexibilidade em projetos de infraestrutura modernos. Como uma central de aço pré-fabricada estrutura , integra design inovador com desempenho robusto, atendendo às necessidades dinâmicas de construção, resposta a emergências e cenários de acesso temporário. Esta ponte temporária modular elimina as ineficiências da construção tradicional no local, oferecendo rápida implantação e adaptação perfeita a diversos terrenos – desde locais de construção urbanos até áreas rurais remotas.
Atributo | Especificação |
Nome do produto | Ponte de aço Bailey |
Conformidade padrão | ASTM, BS, GB |
Grau de material | Q355-Q460C |
Tipo de produto | Pesado |
Marca | Jiangsu Bailey |
Origem | Jiangsu, China |
Unidade de Medição | Pedaço |
Tolerância | ± 3% |
Capacidade Anual de Fornecimento | 10.000,0 toneladas/toneladas |
Personalização | OK |
Porta de carregamento | Qualquer porto da China (Principal: porto de Xangai) |
O design modular da Todos os componentes são fabricados de fábrica com especificações precisas, permitindo a montagem no local sem maquinaria pesada complexa. Esse recurso reduz o tempo de construção e os custos de mão de obra, garantindo que os projetos permaneçam no caminho certo mesmo com prazos apertados.ponte de aço pré-fabricada é a sua força definidora.
Como uma ponte de aço multifuncional , ela transita facilmente do tráfego leve de pedestres para o acesso de veículos pesados. Seus componentes modulares permitem fáceis ajustes de comprimento e largura, adaptando-se às necessidades específicas do projeto sem comprometer a estabilidade estrutural.
Fabricada em aço de alta qualidade, a ponte Bailey resistente à corrosão resiste a condições ambientais adversas – desde temperaturas extremas a climas úmidos. Sua seleção robusta de materiais garante confiabilidade a longo prazo, mesmo em cenários de uso de alta intensidade.
O mecanismo da ponte gira em torno de componentes modulares de aço que se interligam perfeitamente. Cada peça – desde painéis de treliça até pinos de conexão – é projetada para precisão, garantindo distribuição uniforme de carga e montagem estável. Esse design também simplifica o transporte, pois os componentes podem ser empilhados e enviados com eficiência para locais remotos.
A estrutura da ponte treliçada adota uma configuração triangular, um projeto testado pelo tempo que aumenta a rigidez e a capacidade de carga. Esta estrutura dispersa eficientemente as forças através da ponte, evitando a concentração de tensões em componentes individuais e suportando diversas exigências de carga.
Projetado para ser reutilizado, o mecanismo da ponte permite uma desmontagem simples. Os componentes podem ser inspecionados, mantidos e reutilizados em projetos futuros, tornando esta ponte modular sustentável uma escolha ecológica e econômica para projetos com visão de futuro.
| ZB200 TRUSS Press Limited Table | |||||||||
| forma de estrutura | |||||||||
| Não | força interna | modelo não reforçado | modelo reforçado | ||||||
| Ss | Ds | Ts | QS | Ssr | Dsr | TSR | Qsr | ||
| 200 | treliça padrão Momento (KN.M） | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
| 200 | treliça padrão cisalhamento (KN) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
| 201 | treliça de curvatura alta Momento (KN.M） | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
| 202 | treliça de curvatura alta cisalhamento (KN) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
| 203 | Força de cisalhamento de super treliça de cisalhamento alto (KN) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
| ZB200 Tabela de características geométricas da Truss Bridge （Half Bridge) | ||||
| estrutura | Características geométricas | |||
| Características geométricas | Área de acordes (CM2) | Seção Propriedades （CM3) | Momento de inércia (CM4) | |
Ss única fileira, camada única | SS Single-Row, camada única | 25.48 | 5437 | 580174 |
SSR única fila, camada única, reforçar | 50.96 | 10875 | 1160348 | |
Ds dupla linha, camada única | DS dupla fileira, camada única | 50.96 | 10875 | 1160348 |
| DSR1 dupla linha, camada única, reforçado | 76.44 | 16312 | 1740522 | |
| Dsr2 dupla linha, camada única, reforçado apenas no topo | 101.92 | 21750 | 2320696 | |
Ts Triple-Row, camada única | TS Triple-Row, camada única | 76.44 | 16312 | 1740522 |
| TSR2 Tripla fila, camada única, reforçado apenas no topo | 127.4 | 27185 | 2900870 | |
| TSR3 Tripla fila, camada única, reforçado apenas no fundo | 152.88 | 32625 | 3481044 | |
| QS Quadruple-Row, camada única | QS Quadruple-Row, camada única | 101.92 | 21750 | 2320696 |
| QSR3 Quadruplas-linha, camada única, reforçado apenas no topo | 178.36 | 38059 | 4061218 | |
| QSR4 Quadruplas-linha, camada única, reforçado apenas no fundo | 203.84 | 43500 | 4641392 | |

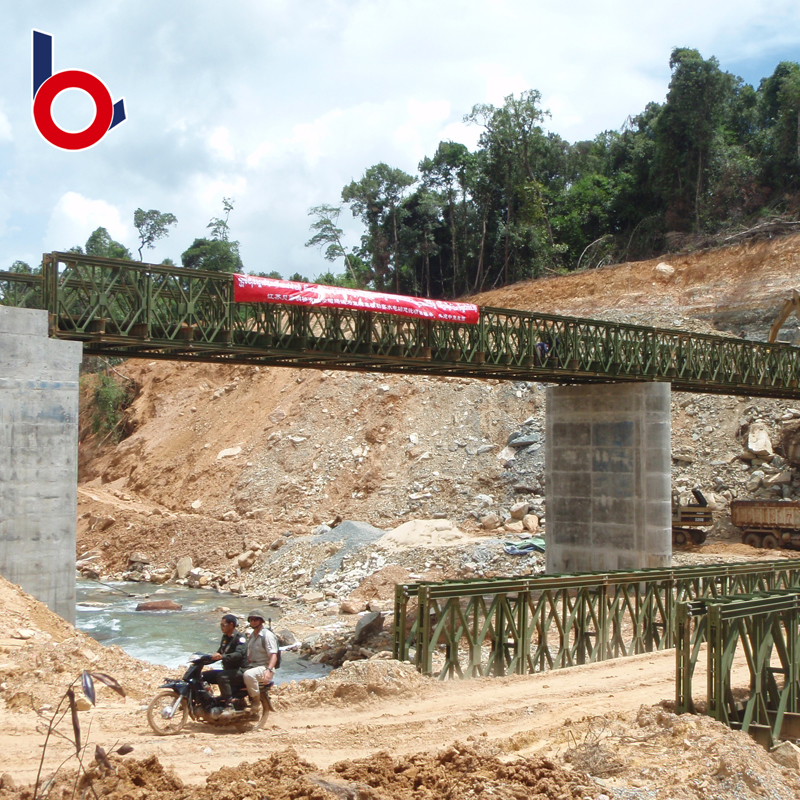

Esta ponte de construção temporária serve como um elo crítico para veículos e equipamentos de construção, ligando os locais de trabalho às principais redes rodoviárias. Sua montagem rápida minimiza interrupções no trabalho em andamento, enquanto sua durabilidade resiste ao uso frequente por máquinas pesadas.
Nas áreas atingidas por desastres, a ponte modular de emergência funciona como uma tábua de salvação, restaurando as ligações de transporte para as equipas de resgate, suprimentos e comunidades afetadas. Sua estrutura leve, porém robusta, permite a implantação em áreas com acesso limitado a equipamentos de elevação pesada.
Durante reparações rodoviárias ou melhorias de infra-estruturas, a ponte temporária desvia veículos e peões com segurança, reduzindo o congestionamento e mantendo a mobilidade pública. A sua adaptabilidade a ambientes urbanos e rurais torna-o numa ferramenta versátil para a gestão do tráfego.
A produção começa com a seleção de aço premium que atenda aos padrões globais de qualidade. Cada lote passa por inspeção rigorosa para garantir resistência, resistência à corrosão e compatibilidade com processos de fabricação modulares.
Usando máquinas avançadas, os técnicos fabricam componentes modulares de pontes de aço por meio de corte, dobra e soldagem de precisão. Isso garante que cada peça se encaixe perfeitamente com as outras, mantendo a consistência estrutural em toda a ponte.
Os componentes passam por tratamento de superfície profissional – incluindo limpeza, revestimento e acabamento – para aumentar a resistência à corrosão. Esta etapa protege o aço de danos ambientais, prolongando a vida útil da ponte.
Antes do envio, testes de pré-montagem verificam a compatibilidade dos componentes e a estabilidade estrutural. Cada módulo da ponte Bailey é inspecionado para garantir a conformidade com os padrões de segurança e desempenho, dando aos clientes confiança em sua confiabilidade.
①
Matéria-prima
②
Serra
③
Corte
④
Cisalhamento
⑤
Flexão
⑥
Perfuração
⑦
Perfuração
⑧
Soldagem
⑨
Tratamento de superfície
⑩
Produtos Semiacabados
⑪
Pintura
⑫
Produtos Acabados
Como fabricante líder de pontes Bailey , trazemos anos de experiência no projeto e produção de pontes modulares de aço. Nossa equipe de engenharia entende os desafios únicos dos projetos de infraestrutura, entregando soluções sob medida que atendem às necessidades específicas do cliente.
Nossa ponte de aço com certificação ISO segue padrões internacionais como ASTM e GB, garantindo compatibilidade com os requisitos globais de construção. Processos rigorosos de controle de qualidade garantem um desempenho consistente.
Oferecemos suporte completo – desde a consulta inicial do projeto até orientação de instalação no local. Nossa equipe técnica está à disposição para esclarecer dúvidas e resolver problemas, garantindo a boa implementação do projeto.
A natureza reutilizável da nossa ponte modular de aço reduz o desperdício de material e os custos do projeto a longo prazo. Equilibramos desempenho, sustentabilidade e valor econômico para fornecer soluções que beneficiam tanto os clientes quanto o meio ambiente.
