Compact 200
BAILEY

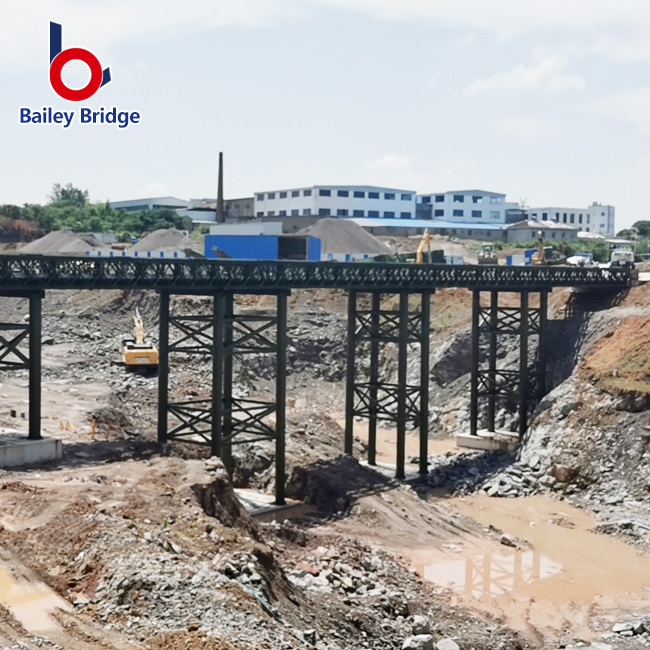

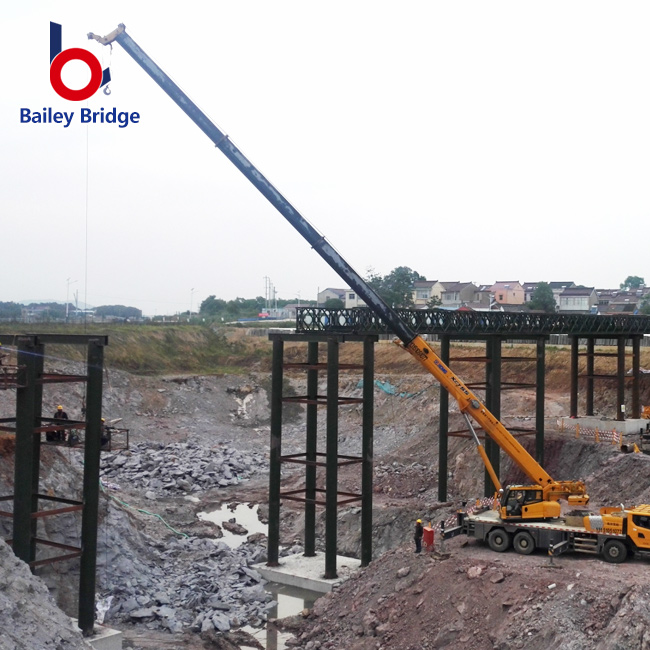

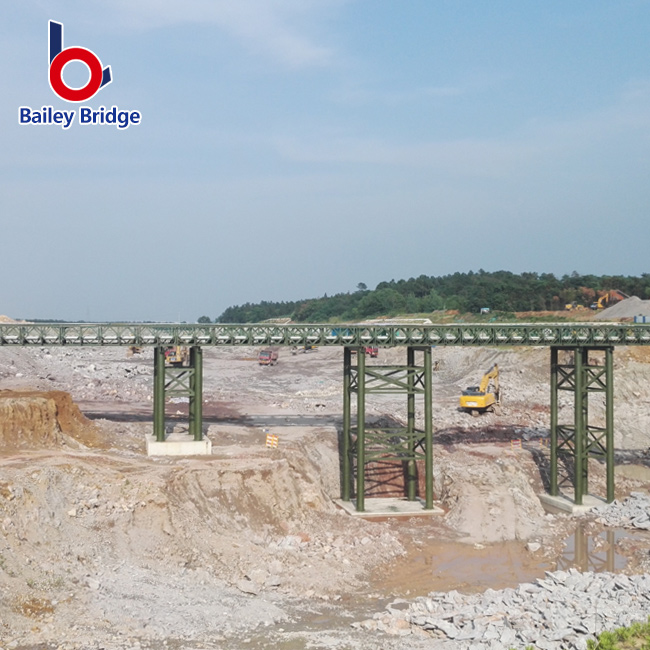

Nossa treliça de ponte em balanço é uma oferta central na linha Bailey Steel Bridge , projetada para atender às complexas necessidades de travessia de projetos de infraestrutura e engenharia civil em grande escala. Como uma variante premium de ponte de aço , ela integra princípios de design em balanço com flexibilidade modular, proporcionando desempenho confiável para aplicações temporárias e semipermanentes. Seja abrangendo cursos de água largos ou terrenos desafiadores, esta ponte em treliça combina integridade estrutural com economia, tornando-a a escolha preferida para engenheiros e gerentes de projeto em todo o mundo.
Atributo | Valor |
Aplicativo | Ponte de acesso resistente para um grande projeto de melhoria de canal |
Localização | Rio Qinhuai, Nanjing, província de Jiangsu, China |
Comprimento total | 108 metros (354 pés), configurados em 5 vãos de 21,6m cada |
Superestrutura | Tipo 321, Fila Dupla, Camada Única, Reforçado (DSR) |
Subestrutura | Pilares de tubos de aço personalizados de 630 mm x 10 mm |
Fabricada em aço estrutural de alta qualidade, a treliça da ponte em balanço apresenta resistência e resiliência excepcionais. A durabilidade inerente do material garante resistência a cargas pesadas e condições operacionais adversas, prolongando a vida útil da ponte.
A construção modular permite rápida montagem e desmontagem, enquanto a estrutura em balanço elimina a necessidade de suportes intermediários em cenários específicos. Esta flexibilidade de design torna a ponte adaptável a diversos requisitos de projeto.
Equipada com guarda-corpos integrados para pedestres, decks antiderrapantes e meios-fios de segurança, a ponte de aço prioriza a proteção do tráfego de veículos e pedestres. Cada componente passa por rigorosos testes de segurança para atender aos padrões globais.
Tecnologias avançadas de tratamento de superfície protegem a ponte de treliça contra corrosão, umidade e temperaturas extremas. Esta resistência às intempéries garante um desempenho consistente em ambientes externos, independentemente das condições climáticas.
A estrutura da treliça é projetada com precisão, apresentando membros interconectados que distribuem a tensão uniformemente por toda a estrutura. Esta configuração otimizada aumenta a eficiência do suporte de carga e reduz o peso total.
A treliça da ponte em balanço combina perfeitamente com pilares de aço personalizados, criando uma base estável que se adapta a diferentes condições do solo. O design robusto da subestrutura complementa o mecanismo em balanço, garantindo estabilidade estrutural.
O projeto em balanço transfere cargas dos vãos externos para os suportes principais, aproveitando as forças de tensão e compressão dentro dos membros da treliça. Este eficiente mecanismo de suporte de carga permite que a ponte suporte veículos e equipamentos de construção pesada.
①
Matéria-prima
②
Serra
③
Corte
④
Cisalhamento
⑤
Flexão
⑥
Perfuração
⑦
Perfuração
⑧
Soldagem
⑨
Tratamento de superfície
⑩
Produtos Semiacabados
⑪
Pintura
⑫
Produtos Acabados
Com anos de experiência no projeto e fabricação de pontes de aço , possuímos o conhecimento técnico para fornecer soluções personalizadas para projetos complexos.
Nossa equipe de engenheiros colabora com os clientes para desenvolver projetos de pontes treliçadas personalizadas que se alinhem com os requisitos específicos do projeto, desde o comprimento do vão até a capacidade de carga.
Cada treliça de ponte em balanço passa por testes abrangentes, aderindo a padrões internacionais como ASTM e GB. Nossos processos de controle de qualidade não deixam espaço para concessões.
Fornecemos com sucesso soluções de pontes de aço para projetos na Ásia, África e América do Sul, demonstrando nossa capacidade de adaptação a diversos requisitos regionais.
Desde orientação de instalação até aconselhamento de manutenção, nossa equipe de pós-venda fornece suporte contínuo para garantir que a ponte treliçada opere com desempenho máximo durante todo o seu ciclo de vida.
Plataforma de junção JSBL-016
Quadro Vertical JSBL-011
Placa final da ponte de rampa JSBL-020
Quadro Horizontal JSBL-010
Rolamento JSBL-028
Viga Distributiva JSBL-039
| ZB200 TRUSS Press Limited Table | |||||||||
| forma de estrutura | |||||||||
| Não | força interna | modelo não reforçado | modelo reforçado | ||||||
| Ss | Ds | Ts | QS | Ssr | Dsr | TSR | Qsr | ||
| 200 | treliça padrão Momento (KN.M） | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
| 200 | treliça padrão cisalhamento (KN) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
| 201 | treliça de curvatura alta Momento (KN.M） | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
| 202 | treliça de curvatura alta cisalhamento (KN) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
| 203 | Força de cisalhamento de super treliça de cisalhamento alto (KN) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
| ZB200 Tabela de características geométricas da Truss Bridge （Half Bridge) | ||||
| estrutura | Características geométricas | |||
| Características geométricas | Área de acordes (CM2) | Seção Propriedades （CM3) | Momento de inércia (CM4) | |
Ss única fileira, camada única | SS Single-Row, camada única | 25.48 | 5437 | 580174 |
SSR única fila, camada única, reforçar | 50.96 | 10875 | 1160348 | |
Ds dupla linha, camada única | DS dupla fileira, camada única | 50.96 | 10875 | 1160348 |
| DSR1 dupla linha, camada única, reforçado | 76.44 | 16312 | 1740522 | |
| Dsr2 dupla linha, camada única, reforçado apenas no topo | 101.92 | 21750 | 2320696 | |
Ts Triple-Row, camada única | TS Triple-Row, camada única | 76.44 | 16312 | 1740522 |
| TSR2 Tripla fila, camada única, reforçado apenas no topo | 127.4 | 27185 | 2900870 | |
| TSR3 Tripla fila, camada única, reforçado apenas no fundo | 152.88 | 32625 | 3481044 | |
| QS Quadruple-Row, camada única | QS Quadruple-Row, camada única | 101.92 | 21750 | 2320696 |
| QSR3 Quadruplas-linha, camada única, reforçado apenas no topo | 178.36 | 38059 | 4061218 | |
| QSR4 Quadruplas-linha, camada única, reforçado apenas no fundo | 203.84 | 43500 | 4641392 | |

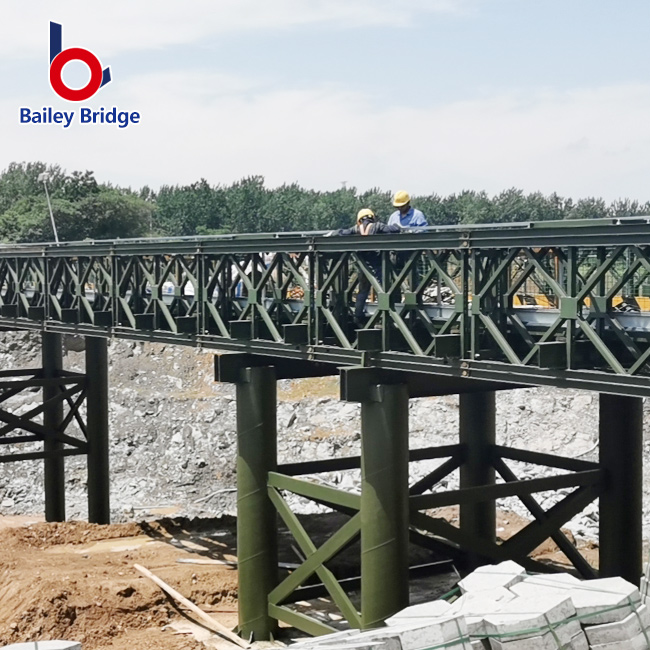

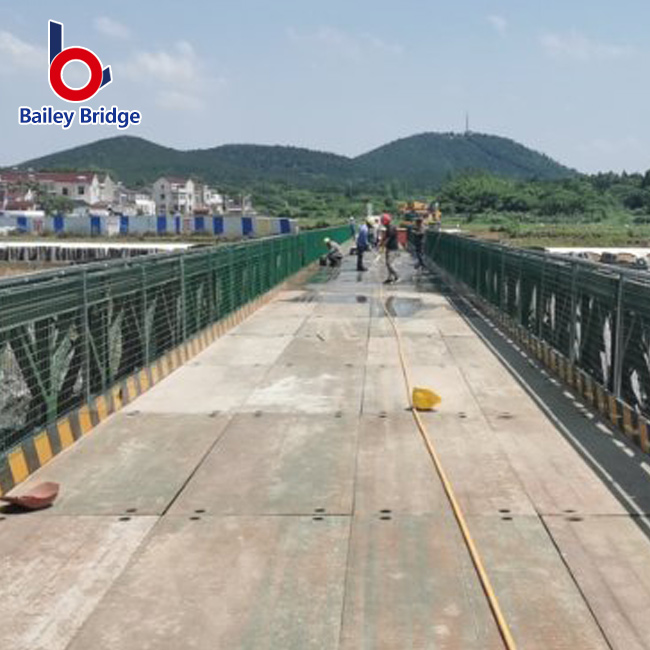

Nanjing
Nanjing
Nanjing
