Todo projeto de ponte começa com uma questão crítica de física e logística. Você deve saber a massa exata da estrutura antes de iniciar a construção. O peso da ponte determina diretamente os requisitos de fundação, o dimensionamento do guindaste, a logística de transporte e os cronogramas gerais do projeto. A avaliação errada desta métrica causa atrasos em cascata e excessos orçamentais.

Avaliar o peso estrutural vai muito além da busca por um único número de referência. A verdadeira massa total de uma ponte treliçada representa um cálculo complexo. Depende muito do comprimento do vão, da composição do material, do projeto estrutural e da conformidade com a carga variável. Você não pode otimizar uma variável sem alterar as outras.

Devemos estabelecer expectativas realistas durante as fases iniciais de planeamento. As estimativas genéricas fornecem um ponto de partida útil. Contudo, os pesos finais sempre exigem uma análise de engenharia específica do local. Você aprenderá como as escolhas de materiais alteram as cargas permanentes, por que os comprimentos dos vãos criam aumentos exponenciais de peso e como mitigar os riscos de instalação. Detalharemos as variáveis ​​exatas que determinam as especificações do seu projeto.

Principais conclusões

• As pontes de treliça de aço padrão normalmente variam de 500 a mais de 1.500 libras por pé linear, dependendo muito do vão e da largura.

• As pontes para pedestres suportam cargas permanentes significativamente mais baixas do que as estruturas veiculares, permitindo materiais mais leves como o alumínio.

• O uso de uma ponte treliçada modular oferece segmentos de peso padronizados e previsíveis, reduzindo o atrito logístico para locais remotos ou temporários.

• O cálculo incorreto da carga permanente total introduz riscos graves de implementação, incluindo falhas nos pilares e atrasos dispendiosos na mobilização do guindaste.

As variáveis ​​principais que determinam o peso da ponte de treliça

Enquadrando o Problema
Os engenheiros separam a massa estrutural em duas categorias distintas durante o planejamento inicial. Eles primeiro calculam a “carga permanente”. Ela representa o peso permanente e estacionário da própria ponte. Eles então levam em consideração a “carga dinâmica”. Isso explica o tráfego dinâmico que ela suporta, desde pedestres até caminhões pesados. Você não pode otimizar esses elementos isoladamente. Os elevados requisitos de carga variável exigem membros estruturais altamente robustos. Atualizar esses membros aumenta diretamente sua carga morta.

Comprimento e largura do vão
O comprimento do vão compartilha uma relação estritamente não linear com a massa. À medida que os vãos aumentam, o material estrutural necessário cresce exponencialmente. Você não pode simplesmente dobrar o peso ao dobrar a extensão livre. A estrutura deve suportar a sua própria massa central aumentada através de um vão maior. Decks mais largos também multiplicam rapidamente a carga morta. Eles exigem travessas transversais mais pesadas para evitar deflexões perigosas. Os engenheiros devem dimensionar essas vigas de piso significativamente à medida que a largura aumenta.

Materiais do deck
A seleção do deck altera drasticamente a escala final do projeto. Constantemente vemos projetos girando com base no peso do convés.

• Deck de concreto: Adiciona enorme carga morta. Requer treliças excepcionalmente grossas e robustas para carregá-lo com segurança.

• Decks de madeira: Oferece uma alternativa tradicional e mais leve, embora exija manutenção regular.

• FRP (fibra de vidro) ou grade: Reduz significativamente a carga morta total. Muitas vezes você pode reduzir o tamanho dos principais membros estruturais escolhendo decks compostos avançados.

Conformidade e classificações de carga da AASHTO
A conformidade local influencia fortemente o dimensionamento dos componentes. O cumprimento de rigorosos padrões de segurança determina a espessura mínima de todos os membros estruturais. As travessias de pedestres seguem códigos diferentes das estruturas rodoviárias pesadas. Os padrões da Associação Americana de Oficiais de Rodovias e Transportes Estaduais (AASHTO) garantem a segurança pública. Seguir essas determinações estabelece uma base sólida para o peso do material. Você não pode ignorar esses fatores de segurança para economizar nos custos de frete.

Seleção de materiais: avaliação de recursos para resultados

A seleção de materiais gera as maiores variações na massa estrutural. Avaliamos os materiais de construção com base nos resultados de desempenho a longo prazo e nas compensações logísticas imediatas.

Aço Estrutural O aço
proporciona máxima durabilidade. Oferece a maior capacidade de carga disponível para travessias permanentes.
Compensações: produz o maior peso por pé linear. Isso aumenta diretamente os custos de frete. Estruturas pesadas de aço sempre exigem mobilização pesada de guindaste. Você deve garantir que as condições do solo do local possam suportar confortavelmente equipamentos de elevação maciços.

Ligas de alumínio
O alumínio oferece uma relação resistência/peso excepcional. É altamente resistente à corrosão, eliminando muitas dores de cabeça de manutenção a longo prazo.
Compensações: O peso total mais baixo reduz significativamente os requisitos de fundação e reduz os custos de instalação. No entanto, restrições materiais limitam a sua aplicação. Geralmente limitamos o alumínio a projetos de pedestres, utilitários ou veículos leves. Ele não pode suportar o tráfego pesado de caminhões comerciais com segurança em longos períodos.

Aço para intemperismo (Cor-Ten)
O aço para intemperismo equilibra as capacidades de carga pesada de forma inteligente. Forma uma pátina protetora semelhante à ferrugem com o tempo.
Resultados: Isso elimina ciclos de pintura recorrentes. Você reduz o peso e o trabalho de manutenção a longo prazo. Ele lida facilmente com o tráfego de veículos pesados, evitando completamente a manutenção do revestimento.

Matriz de comparação de peso de material

Avaliando Arquitetura de Design e Modularidade

Warren vs. Pratt Truss Designs
As configurações geométricas distribuem o peso de maneira diferente. Os designs de Warren utilizam uma série de triângulos equiláteros. Eles distribuem as cargas dinâmicas uniformemente por menos membros estruturais. Esta configuração geralmente requer menos matéria-prima em geral. Produz uma estrutura mais leve. Os projetos da Pratt apresentam membros verticais em compressão e membros diagonais em tensão. Eles suportam cargas dinâmicas excepcionalmente bem, especialmente perto do vão central. Eles normalmente usam um pouco mais de material. Isso aumenta a carga morta da linha de base. Os engenheiros avaliam essas geometrias de perto em relação aos seus requisitos específicos de vão.

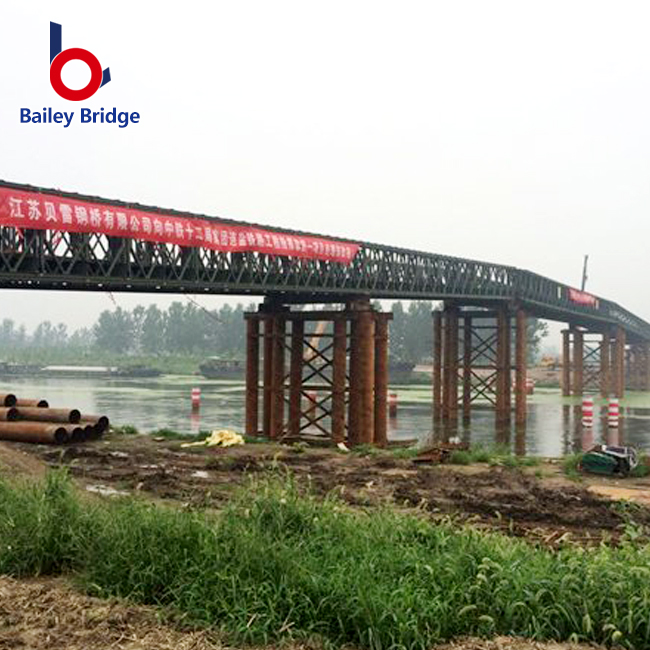

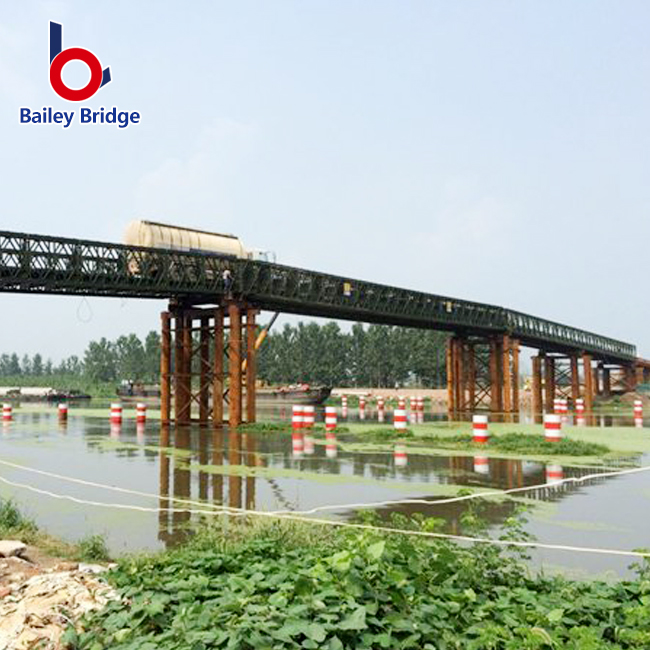

A vantagem modular de uma ponte de treliça Bailey
A previsibilidade continua sendo um grande trunfo para os planejadores de projetos. Uma modular de treliça tipo bailey ponte resolve vários problemas de estimativa de peso simultaneamente. Componentes pré-projetados fornecem métricas de peso exatas e verificadas por painel. Você sabe exatamente quanto pesa cada pino, acorde e seção do deck de antemão. Isso elimina erros de estimativa.

A escalabilidade oferece outra grande vantagem. Os sistemas Bailey permitem que os gerentes de projeto ajustem os vãos de forma incremental. Você pode modificar a estrutura total sem uma fabricação personalizada cara. As equipes simplesmente adicionam ou removem painéis padronizados. Essa modularidade evita excesso de engenharia dispendiosa.

A velocidade de implantação se beneficia muito da lógica modular. O transporte de seções leves cria enormes vantagens logísticas. Você pode mover segmentos gerenciáveis ​​para locais remotos inacessíveis a caminhões pesados. Você evita a necessidade de cargas superdimensionadas. As equipes montam essas estruturas rapidamente no local, usando equipamentos mais leves e disponíveis localmente.

Riscos de implementação e considerações logísticas

Dimensionamento de guindastes e acesso ao local
A movimentação de estruturas pesadas exige um planejamento logístico preciso. Uma estrutura pré-montada pesando 40.000 libras requer capacidades específicas de guindaste. Você deve avaliar o acesso ao site com cuidado. O solo macio muitas vezes restringe máquinas enormes. A faixa de domínio limitada impede a implantação ampla dos estabilizadores. Você deve combinar os limites do equipamento com as condições do solo do local. Um erro comum envolve alugar um guindaste enorme apenas para descobrir que o solo da margem do rio não consegue suportar os seus estabilizadores.

Prontidão da Fundação e dos Pilares
A falta de engenharia dos pilares de concreto cria riscos catastróficos no projeto. A fundação deve suportar confortavelmente a carga permanente máxima potencial. Ele também deve resistir a cargas dinâmicas do tráfego em movimento e à pressão lateral do vento. Vãos pesados ​​exigem estacas profundas ou sapatas maciças. Um erro de cálculo aqui obriga a reformas estruturais dispendiosas. Verifique sempre a capacidade de suporte do solo antes de finalizar a massa estrutural.

Limitações de frete
O transporte rodoviário determina os pesos máximos legais nas estradas. Vãos superdimensionados incorrem em limitações rigorosas de frete. Eles exigem licenças especiais de transporte. Freqüentemente, você precisa de escoltas de carros-piloto e apoio de patrulha rodoviária. Atrasos no roteamento acontecem frequentemente devido aos limites de peso das pontes existentes ao longo do caminho de entrega. Os segmentos modulares evitam totalmente esses dispendiosos obstáculos de transporte, transportando-os em reboques comerciais padrão.

Lógica de pré-seleção: como definir as especificações da sua ponte

Você deve formalizar as variáveis ​​do seu projeto antecipadamente. Recomendamos seguir uma progressão lógica para especificar seus requisitos com precisão.

1. Etapa 1: Defina o aplicativo e a carga ativa. Identifique o usuário principal. Funcionará como uma via de pedestres? Você precisa de acesso temporário para construção? É uma passagem de veículos permanente? A aplicação determina os códigos estruturais fundamentais que você deve atender.

2. Etapa 2: meça a extensão livre. Determine a lacuna exata que você deve preencher. Isso estabelece seus requisitos básicos de material. Lembre-se de que a carga morta aumenta exponencialmente à medida que a distância aumenta.

3. Etapa 3: avaliar as restrições do site. Audite cuidadosamente sua rota de entrega. Examine a área de instalação. Determine se você pode entregar um vão totalmente montado. Se o acesso for apertado ou as estradas forem restritas, uma ponte modular de treliça torna-se funcionalmente necessária.

4. Etapa 4: Solicite Modelos de Engenharia. Afaste-se rapidamente das estimativas aproximadas. Solicite uma análise estrutural formal. Obtenha uma especificação de peso gerada por CAD de um fabricante certificado. A precisão evita falhas dispendiosas na instalação.

Conclusão

Compreender o peso estrutural requer equilibrar múltiplas variáveis ​​críticas simultaneamente. Você deve alinhar perfeitamente os requisitos de carga, a seleção de materiais e a logística do local. As escolhas de decks e desenhos geométricos alteram significativamente as cargas permanentes. A modularidade resolve problemas de acesso ao site enquanto mantém os segmentos individuais gerenciáveis.

Incentivamos as partes interessadas do projeto a irem além das estimativas genéricas rapidamente. Envolva-se com engenheiros estruturais licenciados no início do seu cronograma. Eles finalizarão seu deck, vão e variáveis ​​de material de maneira adequada. Esta colaboração garante um orçamento preciso do projeto. Você protege seu cronograma e garante a segurança estrutural priorizando análises de engenharia precisas.

Perguntas frequentes

P: Qual é o peso médio de uma ponte treliçada para pedestres?

R: As estruturas padrão para pedestres de alumínio pesam em média 50 a 150 libras por pé linear. Os modelos de aço leve normalmente variam entre 200 e 400 libras por pé linear. Estas linhas de base enfatizam uma forte variação específica do local, dependendo das escolhas do deck e dos regulamentos locais de carga de vento.

P: Quanto peso uma ponte de treliça padrão pode suportar?

R: A carga permanente representa a própria massa da estrutura, enquanto a capacidade de carga móvel define o que ela carrega com segurança. As travessias de pedestres devem suportar variáveis ​​de teste padrão, como 90 libras por pé quadrado (psf). As estruturas veiculares seguem classificações H específicas da AASHTO para suportar caminhões comerciais pesados.

P: Uma ponte de treliça tipo bailey pesa menos do que uma ponte de aço permanente?

R: A massa total depende da configuração exata e do comprimento do vão. No entanto, a natureza modular dos sistemas Bailey divide o peso total em componentes individuais facilmente transportáveis. Isto permite um transporte mais leve e uma mobilização mais fácil do guindaste em comparação com estruturas maciças de vão único.

P: Como é calculada a carga permanente total de uma ponte?

R: Os engenheiros calculam a carga permanente total somando todos os elementos estruturais permanentes. O cálculo inclui a estrutura primária, material do deck, ferragens de conexão e grades de segurança. Variáveis ​​específicas do local, como revestimentos antiderrapantes ou revestimentos arquitetônicos pesados, também contribuem para essa massa total.
