A transição da aquisição de uma ponte de pátio para a implantação física introduz riscos significativos de engenharia e logísticos. Embora seu design modular permita uma montagem rápida, a seleção de um método de instalação incorreto pode levar rapidamente a atrasos no projeto, custos excessivos ou falhas estruturais catastróficas. Cada lacuna apresenta desafios únicos. Você deve levar em consideração a física do terreno, o acesso ao equipamento e as diversas demandas de carga útil antes de iniciar o terreno. Este guia avalia as metodologias de instalação padrão disponíveis atualmente. Enquadramos os requisitos operacionais, as restrições do terreno e as estratégias essenciais de mitigação de riscos necessárias para executar uma implantação segura e compatível. Você aprenderá como avaliar as condições do local adequadamente. Nós o ajudaremos a equilibrar as restrições trabalhistas com o uso de equipamentos pesados. Em última análise, esta estrutura permite-lhe finalizar uma metodologia adaptada precisamente ao seu cenário de travessia.

Principais conclusões

• O **Método de lançamento cantilever** continua sendo o padrão da indústria para cruzar lacunas sem exigir maquinário pesado na margem oposta, embora exija espaço livre traseiro significativo.
• **Crane Hoisting** oferece a implantação mais rápida para uma ponte de aço, mas é estritamente limitada pelo acesso rodoviário, capacidade de suporte do solo e custos de mobilização de equipamentos.
• A seleção do método deve ser ditada por um levantamento rigoroso do local, avaliando a largura do vão, os diferenciais de elevação das margens e os requisitos de classificação de carga (referenciando padrões como FM 5-277).
• A mitigação de riscos durante a instalação requer cálculos precisos para contrapesos, pontas de lançamento e posicionamento de rolos.

Avaliação do local de pré-instalação e critérios de sucesso

Definir pré-requisitos de negócios e engenharia é obrigatório antes de se comprometer com um método de montagem. Os perfis de terreno restringem significativamente suas opções de metodologia. Você deve avaliar cuidadosamente a estabilidade das margens e a capacidade de suporte do solo. As placas de base requerem solo sólido para distribuir eficazmente cargas estruturais maciças. Sempre determine antecipadamente a área de preparação disponível no banco inicial. Um espaço de trabalho confinado elimina imediatamente certas técnicas de lançamento.

Os planejadores equilibram rotineiramente cronogramas de projetos apertados com custos exorbitantes de equipamentos. Guindastes pesados ​​acarretam taxas de mobilização notavelmente altas. Em contraste, os lançamentos de rolos semimanuais requerem mais horas de trabalho. No entanto, eles reduzem drasticamente a sua dependência de máquinas especializadas. Você deve verificar se o método escolhido está alinhado com as classificações de carga padrão. O Manual de Campo do Exército dos EUA (FM 5-277) fornece uma estrutura oficial aqui. Os limites de tolerância estrutural durante a fase de lançamento determinam, em última análise, a conformidade da engenharia.

Parâmetros de avaliação do site

O método de lançamento cantilever (abordagem padrão)

Monte a estrutura sobre rolos oscilantes localizados na margem próxima. Empurre-o progressivamente através da abertura usando um nariz de lançamento leve. Esta técnica prospera em topografias desafiadoras. Apresenta o caso de uso ideal para ravinas profundas e rios de fluxo rápido. Funciona perfeitamente quando máquinas pesadas não conseguem acessar a margem oposta. A principal vantagem elimina totalmente a necessidade de equipamentos de elevação massivos. Além disso, o processo permanece altamente escalável para vários comprimentos de vão.

A principal limitação envolve requisitos significativos de espaço traseiro. Você precisa de uma área de preparação atrás do pilar igual a todo o comprimento da ponte mais o nariz de lançamento. Calcular mal o ponto de equilíbrio introduz riscos estruturais graves. Cálculos adequados de contrapeso continuam sendo absolutamente essenciais. Se os rolos de lançamento falharem sob o peso progressivo, poderá ocorrer facilmente um tombamento estrutural catastrófico.

Siga estas etapas de sequência padrão durante um lançamento cantilever:

1. Monte o nariz de lançamento usando painéis de esqueleto leves.
2. Coloque os rolos oscilantes precisamente alinhados no pilar da margem inicial.
3. Conecte os painéis da ponte principal à parte traseira do nariz de lançamento.
4. Empurre a estrutura para frente de forma incremental usando guinchos ou trabalho manual.
5. Engate os rolos de recepção na margem oposta.
6. Remova o nariz de lançamento e coloque a ponte em rolamentos permanentes.

Sempre verifique novamente os alinhamentos dos rolos antes de iniciar o empurrão. Um rolo desalinhado pode emperrar a corda inferior dos painéis. Isso força a equipe de montagem a interromper as operações e reinstalar a estrutura no meio do lançamento.

Métodos de levantamento e içamento de guindaste

Monte total ou parcialmente a ponte de aço em solo sólido. Use guindastes simples ou duplos para serviço pesado para levantá-lo. Posicione a estrutura modular diretamente nos pilares pré-construídos. Este método se adapta perfeitamente a viadutos rodoviários e substituições de emergência urbana. Lacunas de curto espaço com estradas de acesso reforçadas também beneficiam grandemente desta abordagem.

A principal vantagem maximiza a velocidade de instalação. Minimiza completamente a necessidade de um nariz de lançamento. Você também evita o gerenciamento de contrapesos traseiros extensos. Contudo, a limitação principal centra-se nos custos de mobilização proibitivos. Você precisa de um terreno estável, capaz de suportar estabilizadores de guindaste de 50 toneladas com segurança. Lama macia ou cascalho não compactado causarão falha nos estabilizadores durante a elevação.

As realidades de implementação exigem planos de montagem meticulosos. As vigas espalhadoras evitam o empenamento do chassi durante a elevação. Eles também impedem que os painéis modulares se torçam no ar. A sincronização de guindastes duplos exige uma comunicação excepcional entre os operadores.

• Verifique as capacidades de elevação: leve em consideração o peso do equipamento de amarração ao longo dos painéis da ponte.
• Verifique a velocidade do vento: Os painéis suspensos da ponte funcionam como velas enormes. Nunca içar durante ventos fortes.
• Use slogans: As equipes de terra devem controlar a carga suspensa usando cordas resistentes.

Instalações flutuantes e assistidas por pontões

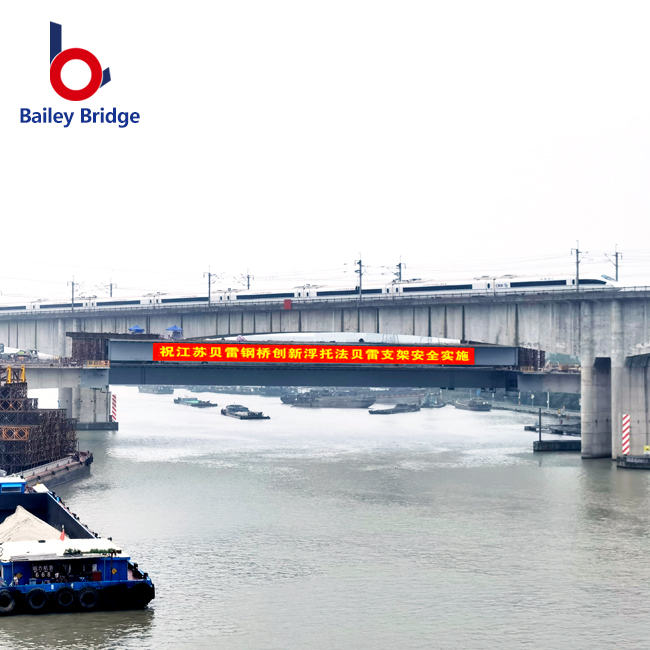

Utilize pontões ou barcaças flutuantes para apoiar o vão. As equipes constroem a estrutura e a empurram gradativamente através de grandes corpos d’água. Esta abordagem adapta-se perfeitamente a travessias de rios extremamente largos. Nestes cenários massivos, o lançamento do cantilever padrão excede os limites de deflexão estrutural seguros. A principal vantagem ignora completamente as limitações de amplitude máxima padrão. Lançamentos sem suporte simplesmente não conseguem cobrir tais distâncias com segurança.

No entanto, o método flutuante permanece altamente vulnerável às forças naturais. Correntes rápidas de água e mudanças de maré ameaçam constantemente a estabilidade. Condições climáticas severas podem interromper a operação sem aviso prévio. As realidades de implementação exigem estabilização aquática contínua. Você deve ancorar as barcaças com segurança contra a corrente do rio.

A sincronização precisa entre a montagem na margem e o posicionamento à base de água garante o sucesso. As equipes devem ajustar a flutuabilidade do pontão à medida que o peso da ponte aumenta. Bombear água para dentro ou para fora dos tanques de lastro mantém o nível do convés. Deixar de gerenciar a flutuabilidade corretamente coloca imensa tensão de cisalhamento nas juntas do painel. Sempre monitore os boletins meteorológicos diligentemente antes de iniciar uma instalação flutuante.

Padrões de mitigação de riscos, segurança e conformidade

Siga rigorosamente os padrões militares e de engenharia civil estabelecidos. Os princípios do Manual de Campo do Exército dos EUA (FM 5-277) determinam a sequência de montagem adequada. Essas estruturas oficiais garantem a segurança do pessoal em todas as fases. Monitore continuamente a curvatura do nariz de lançamento. A gravidade puxa a extremidade frontal sem suporte para baixo à medida que ela cruza a lacuna. Certifique-se de que ele engate com sucesso nos rolos de recepção da margem oposta sem empenar. Se o nariz atingir a face do pilar, ajuste imediatamente a altura do macaco.

A transição para manutenção permanente envolve protocolos específicos pós-instalação. Você deve assentar a ponte em seus rolamentos com cuidado. Use macacos hidráulicos sincronizados para abaixar a estrutura uniformemente. Verifique todas as tolerâncias dos pinos do painel para confirmar a rigidez estrutural. Um pino solto compromete toda a capacidade de carga.

Estabeleça um cronograma de inspeção de rotina imediatamente após a implantação. A manutenção ativa garante desempenho operacional a longo prazo. Inspecione mensalmente as travessas, os suportes de oscilação e as placas do convés. Reaperte todos os parafusos soltos descobertos durante essas verificações de rotina. Uma cultura de segurança proativa evita que pequenos desgastes se transformem em falhas estruturais graves.

Estrutura de decisão: listando seu método de montagem

Avalie cuidadosamente uma matriz de custo-resultado. Você deve pesar as horas de trabalho em relação ao aluguel de equipamentos. O lançamento do cantilever requer muita mão de obra, mas um mínimo de maquinário. A elevação de guindastes exige aluguéis caros, mas acelera drasticamente a implantação. A verificação dos prestadores de serviços de instalação evita erros de implantação dispendiosos. Pergunte aos potenciais parceiros sobre a sua experiência de campo específica. Eles devem compreender classes de carga distintas e tipos de terreno complexos.

Solicite exemplos de vãos semelhantes às dimensões do seu projeto. Inicie um levantamento geotécnico do local como seu próximo passo imediato. Solicite esquemas CAD específicos do método ao seu fabricante estrutural. A visualização da sequência de implantação ajuda a identificar gargalos logísticos antecipadamente.

Gráfico Matriz de Custo-Resultado

Siga estas próximas etapas práticas para finalizar seu projeto. Primeiro, garanta um relatório de solo certificado para ambos os pilares da margem. Em segundo lugar, elabore uma avaliação de risco abrangente que abranja os padrões climáticos locais. Terceiro, consulte o fabricante da sua ponte para verificar as fórmulas exatas de contrapeso necessárias para o seu vão específico.

Conclusão

O método de instalação correto raramente é uma questão de preferência. A física do terreno determina suas escolhas operacionais finais. As restrições orçamentais e as limitações de acesso também desempenham um papel importante no processo de decisão. O lançamento cantilever continua sendo a abordagem mais versátil do mundo. Resolve problemas de acesso de forma eficiente. A elevação do guindaste oferece velocidade incomparável onde os locais permanecem totalmente acessíveis ao transporte pesado. As lanchas de pontões conquistam rios largos que desafiam as pontes convencionais.

Para executar uma instalação perfeita, siga estas etapas críticas:

• Realize um levantamento geotécnico rigoroso de ambas as margens de desembarque.
• Calcule as dimensões exatas da sua área de preparação antes de encomendar peças.
• Alinhe seus requisitos de classe de carga com padrões reconhecidos como FM 5-277.
• Desenvolva um plano preciso de contrapeso e cordame.

Sempre consulte um engenheiro de ponte certificado. Peça ao seu fabricante estrutural para realizar um estudo de viabilidade completo. Finalize seus planos de implantação antes de mobilizar qualquer equipe de campo para o local.

Perguntas frequentes

P: Qual é a área mínima de preparação necessária para o método de lançamento cantilever?

R: A regra geral requer uma área de preparação igual ao comprimento total da ponte mais o comprimento do nariz de lançamento. Este espaço permite que as equipes montem painéis e fixem contrapesos com segurança. No entanto, os cálculos de engenharia específicos do local continuam a ser obrigatórios para verificar as dimensões exatas da folga.

P: Quanto tempo leva para instalar uma ponte de aço?

R: Os prazos de instalação dependem inteiramente do método escolhido. Os métodos cantilever geralmente levam vários dias quando executados por equipes treinadas. Por outro lado, vãos pré-montados levantados por guindaste podem ser içados e fixados em questão de horas, desde que a preparação do local já esteja concluída.

P: As pontes baily podem ser instaladas sem maquinário pesado?

R: Sim, as pontes baily podem ser instaladas usando o mínimo de equipamento. Rolos, macacos hidráulicos e mão de obra pura podem executar um lançamento cantilever com sucesso. No entanto, a incorporação de assistência mecânica leve, como guinchos elétricos, representa o padrão moderno para melhorar a segurança e a eficiência do local.

P: O que acontece se o local de instalação tiver margens irregulares?

R: Os bancos irregulares exigem uma extensa preparação do local antes do início da instalação. As equipes usam estruturas de madeira especializadas e placas de base ajustáveis ​​para nivelar a zona de preparação. A classificação adequada do terreno é um pré-requisito absoluto antes da colocação dos rolos de lançamento para evitar desalinhamento estrutural.
