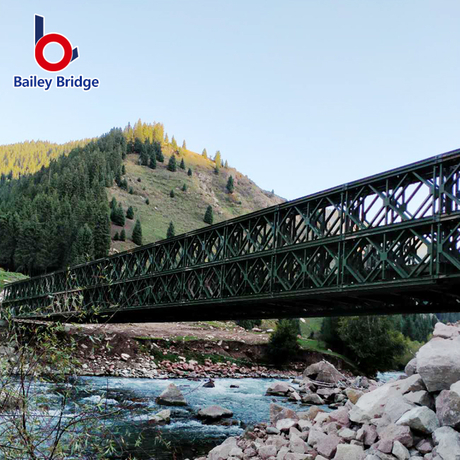

Gestores de projetos, engenheiros militares e desenvolvedores de infraestrutura enfrentam atrasos críticos ao avaliar estruturas de pontes temporárias ou semipermanentes. Selecionar a configuração errada corre o risco de falha estrutural. Também convida a violações de conformidade ou atrasos extensos nas aquisições. A relação fundamental na ponte modular é a correlação inversa entre o comprimento do vão e a capacidade de carga móvel. Compreender como diferentes tipos de painéis e configurações de treliça alteram esta equação é vital para uma engenharia precisa. Você precisa de maneiras confiáveis ​​de combinar os requisitos de equipamentos pesados ​​com as realidades estruturais. Este artigo fornece uma estrutura de avaliação rigorosa comparando tipos modulares padrão. Os leitores aprenderão as limitações estruturais e as configurações específicas necessárias para atender às classificações de carga militar ou aos padrões de rodovias comerciais. Detalhamos matrizes de treliça, tipos de painéis e limites de materiais para orientar sua próxima implantação. Revise essas linhas de base de engenharia cuidadosamente. Eles ajudam você a dimensionar os limites de carga usando arranjos estruturais avançados com segurança.

Principais conclusões

• Relação inversa: À medida que o comprimento do vão aumenta, a carga permanente da estrutura consome uma porcentagem maior da capacidade de suporte total, reduzindo exponencialmente a carga móvel admissível.
• Variações do painel: A mudança dos tradicionais painéis de ponte de aço Compact 100 (CB100) para Compact 200 (CB200) oferece um aumento médio de 33% na resistência ao escoamento e maiores capacidades de vão.
• Multiplicadores de configuração: Os limites de carga e extensão são projetados combinando treliças e andares (por exemplo, Simples-Simples vs. Triplo-Duplo), permitindo escalabilidade modular com base nos requisitos exatos do local.
• Realidades de conformidade: Os avaliadores devem levar em consideração a fadiga do material, a tolerância dos pinos e os padrões regulatórios locais (por exemplo, AASHTO ou Eurocódigo) juntamente com as reivindicações de capacidade básica do fabricante.

A linha de base de engenharia: comprimento do vão versus capacidade de carga ativa

Todo projeto de ponte modular começa com um limite físico estrito. Um sistema estrutural que abranja uma grande lacuna deve suportar o seu próprio peso antes de poder suportar o tráfego externo. Os engenheiros chamam esse peso próprio de carga morta. Os veículos de travessia representam a carga móvel. À medida que aumenta o comprimento do vão, você deve adicionar mais painéis de aço para cruzar o vão. Isso aumenta diretamente a carga morta. Consequentemente, a carga permanente consome uma porcentagem maior da capacidade total de momento fletor. Essa compensação restringe exponencialmente a carga ativa permitida.

Você não pode avaliar a capacidade de carga usando declarações de peso arbitrárias. Os engenheiros estruturam essa avaliação por meio de métricas padronizadas. Para aplicações militares, as equipes contam com o sistema Military Load Classification (MLC). O sistema MLC define classes de carga distintas para veículos com rodas e sobre esteiras. É responsável pelo espaçamento entre eixos, área de pegada e peso do veículo. Para cargas rodoviárias comerciais padrão, os avaliadores usam o padrão de carga de projeto HL-93. Os critérios HL-93 garantem que as estruturas lidem com segurança com o tráfego pesado de mercadorias em vários eixos.

Os vãos máximos teóricos geralmente assumem condições estáticas ideais. No entanto, a avaliação no mundo real exige fatores de segurança rigorosos. Veículos em movimento geram forças dinâmicas. A travagem repentina cria cargas de impacto longitudinal severas. Os ventos fortes aplicam uma enorme pressão lateral contra os painéis da ponte. Uma ponte bailey padrão acomoda essas forças por meio de travessas e travessas especializadas. Você deve descontar fortemente os limites teóricos para levar em conta ambientes dinâmicos do mundo real.

Aqui está um gráfico ilustrativo que mostra como as cargas dinâmicas permitidas caem à medida que as distâncias dos vãos aumentam em configurações padrão de pista única.

Tipos de painel: avaliando pontes Bailey de aço Compact 100 vs. Compact 200

A seleção do painel de base correto determina todo o resultado do projeto. Os fabricantes produzem principalmente duas variações distintas de painéis de ponte modulares. Compreender suas dimensões exatas e comportamentos estruturais evita aplicações incorretas dispendiosas.

Compacto 100 (Tipo CB100/321)

O CB100 representa a linhagem original de design modular. Esses painéis apresentam dimensões padrão de 3.048 metros de comprimento e 1.448 metros de altura (cerca de 10 pés por 5 pés).

• Perfil de vão e carga: O CB100 funciona melhor para vãos curtos a médios. Os engenheiros normalmente os implantam em vãos de até 50 metros. Eles lidam com cargas moderadas de forma eficaz.
• Lente de Decisão: Este tipo de painel oferece alto custo-benefício. É excelente em locais de implantação altamente restritos. Freqüentemente, você os verá usados ​​​​para travessias de pedestres, desvios de tráfego para serviços leves ou estradas madeireiras remotas.
• Erro comum: Os gerentes de projeto às vezes empurram os painéis CB100 além da extensão pretendida para economizar dinheiro. Isto provoca uma deflexão excessiva no meio do vão e acelera o alongamento do furo do pino.

Compacto 200 (Tipo CB200 / HD200)

A infraestrutura pesada moderna exige capacidades de maior rendimento. O painel CB200 responde a esta necessidade. Mede 3.048 metros de comprimento, mas aumenta a altura para 2.134 metros (cerca de 7 pés).

• Perfil de vão e carga: A maior profundidade da alma aumenta significativamente a resistência ao momento fletor. A atualização para uma ponte de aço utilizando painéis CB200 permite vãos únicos de até 80 metros. Os membros de aço mais grossos suportam tráfego mais pesado e com grande altura livre.
• Lente de decisão: O CB200 serve como o padrão moderno da indústria para logística comercial pesada. As operações de mineração dependem fortemente deles. Eles suportam facilmente desvios de rodovias com várias faixas.

Configurações estruturais: dimensionando a capacidade por meio de arranjos de treliças e andares

Você não compra uma ponte de capacidade fixa. Você projeta a capacidade no local. Os limites de carga e vão são dimensionados modularmente, combinando treliças adjacentes e empilhando andares verticais. Os engenheiros usam uma nomenclatura específica para descrever essas matrizes.

A convenção de nomenclatura sempre lista primeiro o número de treliças lado a lado. Ele lista os andares verticais em segundo lugar. Por exemplo, um “Double-Single” apresenta duas treliças aparafusadas lado a lado em cada lado do convés, empilhadas com um andar de altura. Reforçar a estrutura desta maneira resolve diretamente problemas específicos de carga e vão.

Treliça única, andar único (SS)

A configuração SS utiliza uma linha de painel por lado. Atende vãos muito curtos, normalmente atingindo no máximo 15 metros. Suporta pesos de veículos leves. As equipes escolhem a matriz SS por sua incrível velocidade de montagem. Uma pequena tripulação pode lançar uma ponte SS em horas. No entanto, oferece a menor capacidade de carga geral.

Treliça Dupla, Andar Único (DS) e Treliça Dupla, Andar Duplo (DD)

Quando os comprimentos dos vãos aumentam para a faixa de 20 a 40 metros, a carga permanente se torna mais proeminente. Os avaliadores geralmente implantam pontes baily em configurações DS ou DD aqui. Adicionar uma segunda treliça adjacente aumenta drasticamente a resistência ao momento fletor. A configuração DD empilha um segundo nível de painéis na parte superior. Isso endurece dramaticamente a estrutura. Ele equilibra perfeitamente a velocidade de montagem com a necessidade de movimentação de carga comercial padrão.

Treliça tripla, dois andares (TD) e acordes reforçados (TDR)

Operações extremas requerem configurações extremas. A matriz TD utiliza três treliças lado a lado empilhadas em dois andares de altura. Os engenheiros usam configurações TD e TDR (reforçadas) para vãos máximos próximos de 80 metros. Eles também os usam para apoiar operações extremas de transporte pesado. Os principais tanques de batalha e caminhões basculantes articulados para mineração pesada exigem esse nível de suporte.

Embora a capacidade de carga atinja níveis máximos, as desvantagens são significativas. As configurações TD requerem equipamento de montagem especializado. Eles exigem áreas de lançamento muito maiores na margem próxima. Além disso, eles geram volumes de remessa significativamente maiores devido ao grande número de peças.

Dimensões Críticas de Avaliação para Aquisições

A engenharia das treliças resolve apenas metade do problema. As equipes de compras devem examinar minuciosamente as dimensões técnicas mais sutis para garantir a viabilidade a longo prazo. As escolhas de materiais influenciam diretamente a penalidade de peso morto.

Materiais e largura do deck

A seleção do deck altera drasticamente o desempenho da ponte. Decks ortotrópicos de aço padrão oferecem durabilidade superior. Eles fornecem relações resistência-peso excepcionais. Os projetos ortotrópicos utilizam nervuras de aço fechadas soldadas a uma placa superior. Isso distribui as cargas das rodas de forma altamente eficiente, mantendo baixo o peso morto.

Por outro lado, os decks de madeira oferecem uma alternativa inicial mais barata. No entanto, a madeira acrescenta um peso morto substancial. Também exige substituição frequente sob tráfego intenso. Além disso, você deve considerar a largura do deck. Ampliar a estrutura para acomodar duas pistas dobra o peso do convés. Também expõe uma área de superfície maior a cargas de vento laterais. O alargamento de uma ponte reduz diretamente o comprimento máximo permitido do vão.

Classes de materiais e limites de fadiga

A qualidade do aço bruto define a segurança estrutural. Avalie cuidadosamente a necessidade de classes de aço de alto rendimento, como Q345 ou Q460. O aço estrutural de alto rendimento resiste à deformação permanente sob imensa tensão. Você deve alertar suas equipes de compras contra materiais mais baratos e de qualidade inferior. Painéis de baixa qualidade podem facilmente passar em um teste de carga estática no primeiro dia. No entanto, eles falham rapidamente sob fadiga de alto ciclo. Cargas e descargas contínuas do tráfego de caminhões pesados ​​causam fraturas microscópicas por tensão em aços de qualidade inferior.

Alinhamento Regulatório e de Conformidade

Os critérios de seleção devem priorizar o alinhamento regulatório. Verifique se há certificações independentes. Os padrões de fabricação ISO válidos e as marcas CE comprovam o controle de qualidade da fábrica. Além disso, qualquer ponte destinada ao tráfego público deve cumprir os códigos de projeto nacionais. Certifique-se de que os modelos de engenharia estejam estritamente alinhados com os padrões AASHTO LRFD ou regulamentos do Eurocódigo.

Realidades de implementação, riscos de montagem e próximas etapas

Os projetos teóricos eventualmente encontram sujeira e lama. Você deve se preparar para as restrições físicas específicas do local. O mau planejamento de lançamento arruína os cronogramas do projeto.

Pegada do site e métodos de lançamento

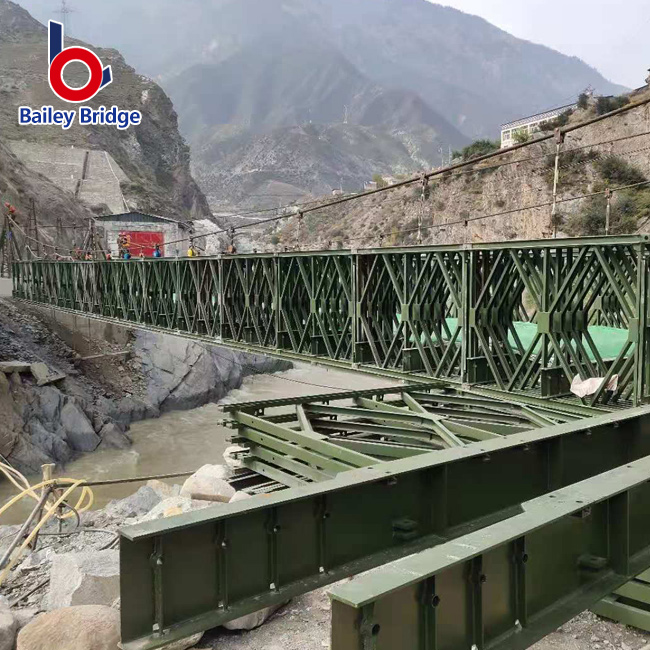

Os engenheiros raramente levantam estruturas modulares pesadas com guindastes. Em vez disso, eles utilizam o método de lançamento cantilever. As equipes montam a ponte na margem próxima em bases rolantes. Eles fixam um “nariz de lançamento” leve na frente. Um trator ou escavadeira empurra todo o conjunto através da lacuna.

Este método requer uma grande área de preparação. Você precisa de uma área de preparação plana na margem próxima, aproximadamente igual ao comprimento da ponte que está sendo empurrada. Se você enfrentar terreno montanhoso restrito, esse requisito de pegada pode desqualificar totalmente certos projetos de longo vão.

Desgaste e Deflexão do Pino

Painéis modulares são conectados usando pinos de aço pesados. Uma ponte de 60 metros contém dezenas de juntas fixadas. Cada junta tem uma pequena tolerância de usinagem. Em vãos longos, essa tolerância cumulativa causa “afundamento” ou deflexão estrutural. O tráfego de alto ciclo acelera o desgaste dos pinos. Os protocolos de inspeção regulares devem medir a deflexão no meio do vão para garantir que a estrutura permaneça dentro dos limites operacionais seguros.

Lógica de seleção

As equipes de compras devem seguir uma estrutura de avaliação rigorosa antes de contratar os fabricantes. Use esta lógica passo a passo:

1. Defina a largura máxima exata da folga: Meça de uma superfície de apoio firme a uma superfície de apoio firme, não apenas a borda da água.
2. Identifique a carga mais pesada do veículo: Faça a distinção entre carga máxima por eixo e peso bruto total do veículo. A carga do eixo determina a resistência do convés; o peso bruto determina a configuração da treliça.
3. Determine a largura da pista e a vida útil necessárias: Especifique se o projeto é temporário (meses) ou permanente (décadas).
4. Solicite dados de engenharia específicos do local: Solicite aos fabricantes selecionados desenhos detalhados de arranjo geral (GA) baseados estritamente nas três primeiras variáveis.

Conclusão

• Reconheça a Matriz: Um sistema de ponte modular nunca é um produto que sirva para todos. A relação inversa entre carga permanente e carga móvel governa tudo.
• Alinhe as configurações à realidade: Seu limite de carga final depende inteiramente do tipo de painel selecionado (CB100 vs CB200) e da configuração de treliça escolhida.
• Exija dados transparentes: priorize os fabricantes que fornecem cálculos de engenharia transparentes e específicos do local. Descarte fornecedores que fornecem apenas gráficos de capacidade genéricos e de melhor cenário.
• Plano para o lançamento: Garantir antecipadamente uma presença adequada no terreno de preparação. O método cantilever determina as necessidades de preparação do local.
• Tome uma atitude: entre em contato com uma equipe qualificada de engenharia técnica de vendas hoje mesmo. Forneça suas medições de lacunas específicas, requisitos de MLC alvo e larguras de pista para receber uma avaliação de configuração personalizada.

Perguntas frequentes

P: Qual é o vão máximo absoluto de uma ponte tipo pátio padrão?

R: O máximo teórico para um vão único padrão não perfurado é de aproximadamente 80 metros. Os engenheiros conseguem isso usando painéis Compact 200 em uma configuração Triple-Truss, Double-Storey Reinforced (TDR). No entanto, chegar a este extremo de 80 metros aumenta drasticamente o peso morto, o que reduz significativamente a capacidade de carga móvel permitida.

P: As pontes suspensas podem suportar o peso de tanques militares pesados?

R: Sim. Eles lidam regularmente com unidades blindadas pesadas. No entanto, acomodar os tanques de batalha principais exige a adesão estrita às classificações de Classificação de Carga Militar (MLC). Os tanques geralmente exigem classificações MLC-70 ou superiores. Conseguir isso em uma lacuna moderada normalmente requer uma configuração Triple-Double (TD) ou reforçada para lidar com segurança com a pegada e o peso da pista.

P: Como a largura do deck afeta a relação entre vão e carga?

R: A expansão de um deck de pista única para um deck de pista dupla aumenta drasticamente o peso morto estrutural. Requer travessas muito mais longas e pesadas (vigas transversais). Também expõe um perfil mais amplo às tensões laterais do vento. Consequentemente, as estruturas de pista dupla têm limites de vão máximo notavelmente mais curtos em comparação com os modelos de pista única.

P: As pontes temporárias de aço têm limites de carga diferentes das permanentes?

R: Sim. Os limites de carga levam em conta a vida em fadiga. Uma ponte temporária muitas vezes pode lidar com segurança com cargas máximas de pico em curtos períodos. As instalações permanentes exigem margens de segurança mais rigorosas e reduzidas. Isto protege os membros de aço da fadiga de alto ciclo causada por carregamentos contínuos e cíclicos ao longo de décadas de tráfego diário.
