A aquisição de infraestrutura pesada raramente se assemelha à compra de um catálogo de varejo. Planejadores e engenheiros descobrem rapidamente uma verdade incômoda ao avaliar estruturas civis. Não existe um preço único e fixo para uma ponte de treliça confiável . Os custos variam muito com base em requisitos de carga específicos, comprimentos variados de vãos e condições imprevisíveis do local. Não se pode simplesmente adivinhar um orçamento com base em médias históricas genéricas sem correr o risco de enormes derrapagens financeiras.

Este guia oferece aos gerentes de projeto, engenheiros e planejadores municipais uma estrutura de estimativa transparente e baseada em evidências. Exploraremos como os materiais estruturais, a preparação do local e a logística de frete interagem para impulsionar o orçamento final do projeto. Você aprenderá como antecipar despesas ocultas, avaliar opções estruturais modulares e, por fim, garantir uma estimativa precisa da infraestrutura comercial ou de pedestres. Nosso objetivo é ajudá-lo a navegar com confiança no processo de aquisição, desde o planejamento inicial até a instalação final no local, evitando custos inesperados.

Principais conclusões

• Custo versus extensão: O custo por metro quadrado normalmente diminui à medida que a extensão aumenta, embora os custos totais do projeto aumentem com a complexidade estrutural.

• Impacto material: A escolha do material (aço, madeira, FRP) altera drasticamente tanto o CapEx inicial quanto o OpEx de longo prazo.

• Eficiências Modulares: Sistemas pré-projetados, como uma ponte de treliça, podem reduzir significativamente a mão de obra no local e os prazos de instalação.

• Variáveis ​​ocultas: Frete, engenharia de pilares e licenciamento ambiental geralmente representam até 30-40% do orçamento total do projeto.

1. Variáveis ​​primárias que influenciam o preço da Truss Bridge

Comprimento e largura do vão

O comprimento do vão impacta profundamente o custo estrutural total. No entanto, a relação entre comprimento e preço é completamente não linear. Um vão de 30 metros não custa simplesmente o dobro de um vão de 15 metros. Vãos mais longos requerem treliças muito mais profundas. Eles exigem membros de aço mais grossos e pesados ​​para evitar deflexões. Essa massa estrutural adicional desloca sua curva de custos para cima. A largura também determina o preço. Expandir uma estrutura de pista única para uma configuração de pista dupla aumenta a carga permanente. O projeto deve incorporar vigas de piso mais pesadas e reforços laterais aprimorados para suportar essa largura extra.

Capacidade de Carga (Pedestre vs. Veicular)

Você deve definir claramente seus requisitos de carga estrutural antes de solicitar orçamentos. A capacidade de carga determina estritamente a quantidade de matéria-prima utilizada na fabricação. Pontes para pedestres ou para trilhas leves exigem muito menos massa estrutural. Eles normalmente suportam cargas uniformes padrão para pedestres, como 90 libras por pé quadrado. As pontes veiculares operam sob restrições de engenharia totalmente diferentes. Os projetos rodoviários devem atender às rigorosas classificações de carga da AASHTO, como HL-93. Esses requisitos de serviço pesado exigem perfis de aço robustos, sistemas de decks reforçados e extensa análise de fadiga. Naturalmente, as estruturas veiculares têm um preço muito mais alto.

Pilares e Realidades Geotécnicas

As condições do local podem arruinar rapidamente um orçamento bem planejado. A estabilidade do solo determina diretamente os custos da fundação. Uma superestrutura altamente acessível facilmente se torna cara se o seu local exigir empilhamento profundo e complexo. Os engenheiros devem ancorar os pilares com segurança em terra estável ou rocha.

1. Capacidade de suporte do solo: Solos macios e pantanosos requerem estacas cravadas ou poços perfurados. A rocha firme permite bases mais baratas e rasas.

2. Fluxo de água e erosão: Construir uma ponte sobre um curso de água ativo requer proteção contra erosão. Você deve proteger os pilares contra a água corrente, aumentando os custos de preparação do local.

3. Mudanças de elevação: margens irregulares forçam os engenheiros a projetar pilares assimétricos. Formas de concreto personalizadas aumentam as despesas locais com mão de obra e materiais.

2. Seleção de materiais: CapEx vs. OpEx do ciclo de vida

Aço pré-fabricado (intemperismo e galvanização)

O aço pré-fabricado continua sendo o padrão absoluto da indústria. Oferece durabilidade incomparável e capacidade de carga excepcional. Os planejadores normalmente escolhem entre dois acabamentos primários: aço resistente e aço galvanizado por imersão a quente. O aço resistente (frequentemente conhecido como Corten) desenvolve uma pátina protetora semelhante à ferrugem. Esta camada externa veda o aço contra posterior corrosão atmosférica. O aço galvanizado recebe um revestimento protetor de zinco. As estruturas de aço acarretam uma despesa de capital inicial mais elevada. No entanto, a sua incrível longevidade e perfis de baixa manutenção oferecem enormes vantagens ao longo do ciclo de vida. Você evita ciclos de pintura dispendiosos e reparos de apodrecimento estrutural nas próximas décadas.

Polímero Reforçado com Fibra (FRP)

O Polímero Reforçado com Fibra oferece uma alternativa brilhante para ambientes altamente corrosivos. Os planejadores avaliam frequentemente o FRP para travessias de pedestres em zonas costeiras ou fábricas de produtos químicos. Os materiais FRP resistem completamente à água salgada, aos produtos químicos de descongelamento e à deterioração biológica. Este material tem um preço de compra inicial mais alto do que a madeira padrão ou o aço básico. No entanto, o FRP é incrivelmente leve. Isto reduz drasticamente as taxas de frete e permite equipamentos de instalação menores. Você compensa facilmente o custo inicial mais alto do material por meio dos benefícios do ciclo de vida de zero podridão e zero ferrugem.

Madeira / Estruturas de Madeira

As estruturas de madeira continuam populares em parques naturais, campos de golfe e trilhas rústicas para caminhadas. A madeira oferece uma aparência esteticamente agradável e natural. Muitas vezes apresenta o menor gasto de capital inicial entre os materiais de pontes modernas. Contudo, os compradores devem abordar a madeira com um cepticismo saudável em relação aos custos operacionais a longo prazo. A madeira inevitavelmente é vítima de decomposição biológica, intrusão de umidade e danos causados ​​por insetos. Você deve fazer um orçamento para manutenção contínua e contínua. Espere aplicar selantes caros rotineiramente e substituir as tábuas podres do deck. Em última análise, uma ponte de madeira proporciona uma vida útil significativamente menor em comparação com alternativas de aço ou FRP.

3. A Ponte Bailey Truss: Economia de Sistemas Modulares

O que é?

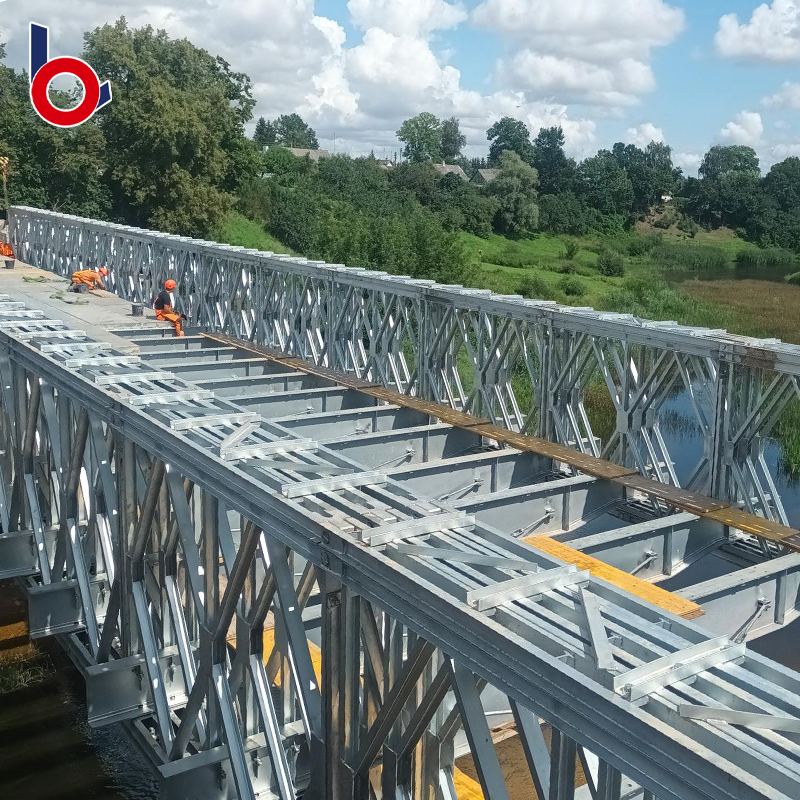

Uma ponte treliçada bailey atua como uma solução estrutural pré-projetada altamente versátil. Originalmente desenvolvidas para implantação militar rápida, as iterações modernas atendem perfeitamente às necessidades comerciais e municipais. Os fabricantes constroem esses sistemas usando painéis de aço padronizados e intercambiáveis. O design modular torna a estrutura portátil, escalável e extremamente fácil de montar no local.

Vantagens de custo

Esses sistemas modulares eliminam imensos desperdícios do processo de aquisição tradicional. Como os componentes são padronizados, você elimina longos prazos de engenharia personalizados. Os fabricantes produzem em massa as peças intercambiáveis ​​e as mantêm em estoque. Essa economia de escala reduz o custo de fabricação por unidade. Você compra um sistema estrutural comprovado e pronto para uso, em vez de financiar um caro trabalho de design personalizado.

Casos de uso de implementação

As pontes modulares revelam-se altamente económicas em vários cenários distintos. Os planejadores devem avaliar este sistema quando a velocidade e a adaptabilidade forem objetivos primordiais do projeto.

• Acesso Temporário à Construção: Equipamentos pesados ​​podem atravessar rios sem esperar meses por uma estrutura permanente.

• Operações de socorro em desastres: As equipes de emergência podem substituir extensões rurais devastadas em questão de dias.

• Infraestrutura acelerada: Os municípios podem atualizar rapidamente estruturas de madeira em ruínas, ao mesmo tempo que minimizam o encerramento de estradas locais.

Reduções trabalhistas

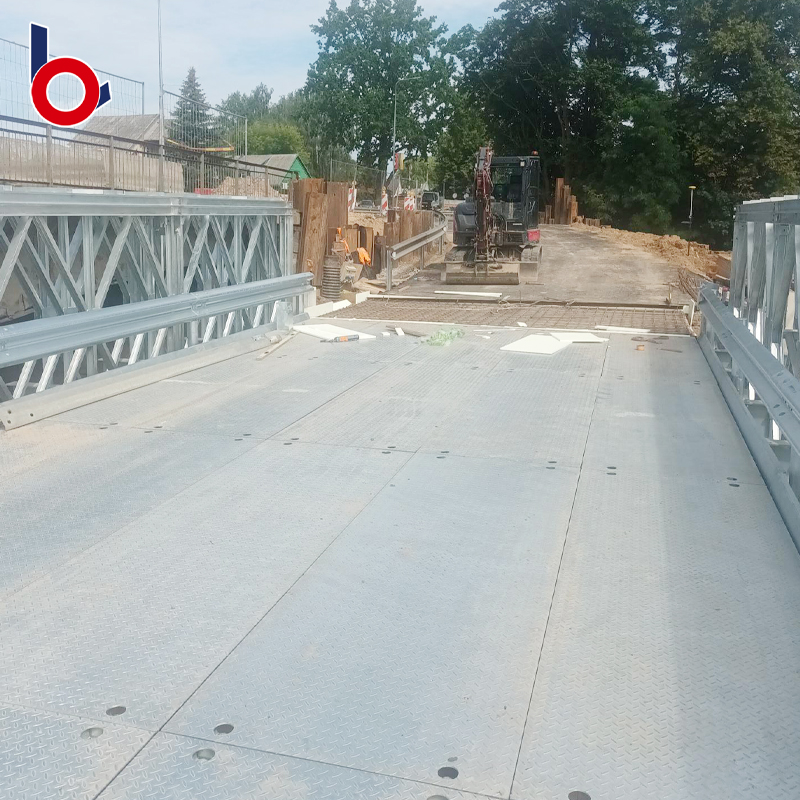

Os custos de instalação muitas vezes aumentam ou prejudicam o orçamento de infraestrutura. Os sistemas de treliça modulares reduzem drasticamente as despesas com mão de obra em campo. As equipes frequentemente empregam um método inteligente de instalação inicial. Os trabalhadores montam a estrutura em rolos de um lado do vão. Eles então empurram toda a ponte através do vão usando um nariz cantilever. Este método engenhoso minimiza completamente a necessidade de enormes guindastes para elevação pesada. Você evita taxas exorbitantes de aluguel diário de guindaste e reduz significativamente os custos totais de mão de obra no local.

4. Custos ocultos do projeto e riscos de implementação

Frete e Logística

Os componentes da ponte são qualificados como cargas superdimensionadas. O envio dessas enormes seções de aço requer planejamento logístico especializado. As taxas de frete consomem uma parcela surpreendentemente grande do orçamento total. A proximidade com a instalação de fabricação é muito importante. Enviar uma estrutura para três estados de distância acrescenta milhares de dólares. Além disso, a acessibilidade do site tem um grande impacto nas taxas de entrega. A condução de caminhões pesados ​​em estradas rurais estreitas, sinuosas ou não pavimentadas requer carros-piloto e uma logística de preparação complexa.

Montagem e mão de obra no local

Os compradores enfrentam uma escolha crítica entre entrega totalmente montada e entrega desmontada. Uma ponte totalmente montada minimiza o trabalho no local. Um guindaste simplesmente o levanta do caminhão e o coloca nos pilares. No entanto, o envio de uma treliça totalmente montada exige taxas de frete superdimensionadas. Por outro lado, uma entrega desmontada é enviada desmontada em reboques padrão. Isso reduz sua fatura de frete, mas aumenta seu trabalho de campo. As equipes de construção devem passar dias aparafusando os membros estruturais no local. Você deve calcular cuidadosamente qual método produz o menor custo combinado para sua localização específica.

Permissão e Conformidade

A conformidade regulatória introduz impactos financeiros sutis. A falta de antecipação dos custos de licenciamento atrasa os projectos e provoca derrapagens orçamentais. Se a sua ponte para pedestres exigir conformidade com a ADA, você deverá cumprir requisitos rígidos de inclinação. Pode ser necessário construir rampas de acesso extensas, consumindo mais terreno e materiais. Os estudos de impacto ambiental também esgotam os orçamentos, especialmente quando ligam zonas húmidas sensíveis ou riachos com salmão. Os municípios locais também podem exigir requisitos específicos de selo de engenharia, forçando você a contratar consultores regionais para revisar os planos do fabricante.

5. Truss Bridge vs. Estruturas Alternativas (Estrutura de Avaliação)

Quando escolher uma ponte treliçada

As treliças se destacam em cenários estruturais específicos. Eles continuam sendo a escolha ideal para vãos livres que se estendem por mais de 40 pés, onde pilares intermediários são impossíveis ou proibitivamente caros. Se você precisar cruzar um curso de água navegável ativo, uma ravina rochosa profunda ou uma rodovia importante, as treliças oferecem um valor excepcional. Eles transportam cargas pesadas por longas distâncias usando uma distribuição de material incrivelmente eficiente.

Sistemas de treliça vs. calçadão

Você deve avaliar os sistemas comerciais de calçadões ao atravessar áreas úmidas sensíveis ou terrenos pantanosos. Os calçadões apresentam um perfil baixo e utilizam vários suportes de fundação intermediários. Se suas licenças ambientais permitem cravar pequenas pilhas na lama a cada 4,5 metros, um calçadão faz sentido. Nestes cenários específicos e de baixa altura livre, um sistema comercial de calçadão muitas vezes produz um custo total de instalação mais baixo do que uma única treliça maciça de longo vão.

Pontes Treliça vs. Pontes I-Beam

Os engenheiros frequentemente comparam treliças com pontes tradicionais de vigas I laminadas. As pontes em viga utilizam vigas de aço simples e pesadas. Para vãos veiculares muito curtos (menos de 40 pés), as pontes em viga geralmente custam menos. Eles exigem um tempo mínimo de fabricação. No entanto, à medida que o vão aumenta, as vigas sólidas tornam-se incrivelmente pesadas e altamente ineficientes. Para vãos livres mais longos, as treliças ganham facilmente na eficiência do material. O design de rede aberta reduz o peso morto, ao mesmo tempo que proporciona rigidez superior e uma estética arquitetónica muito melhor.

Conclusão

O cálculo de um orçamento de infraestrutura preciso requer uma análise cuidadosa de múltiplas variáveis ​​que se cruzam. Você deve equilibrar agressivamente suas escolhas iniciais de materiais em relação às restrições de instalação específicas do local. Uma estrutura de madeira barata pode economizar capital hoje, mas rotinas de manutenção agressivas esgotarão rapidamente seu orçamento operacional. Os compradores devem olhar além do preço básico da superestrutura apenas. Você deve focar exclusivamente no cálculo do verdadeiro “custo instalado” final do projeto.

Para garantir o sucesso do projeto, defina claramente seus parâmetros. Identifique sua capacidade máxima de carga, largura exata de cruzamento e comprimento livre necessário. Invista cedo em um relatório geotécnico de solo adequado. Munido desses dados concretos, encorajamos você a entrar em contato com uma equipe de engenharia experiente. Envie seus parâmetros específicos para solicitar hoje mesmo um orçamento abrangente, específico do local e verificável.

Perguntas frequentes

P: Quanto tempo leva para fabricar e instalar uma ponte de treliça?

R: Projetos personalizados normalmente requerem de 12 a 16 semanas para engenharia detalhada e fabricação pesada. Por outro lado, as opções modulares pré-projetadas geralmente são entregues em apenas algumas semanas. Os tempos de montagem do local variam muito. Uma estrutura para pedestres totalmente montada pode exigir apenas um dia para ser montada. Travessias de veículos desmontadas muitas vezes exigem várias semanas de aparafusamento cuidadoso em campo e preparação extensiva de pilares.

P: As pontes de treliça pré-fabricadas são mais baratas do que as construídas sob medida?

R: Sim, as opções pré-fabricadas geralmente custam significativamente menos. Os fabricantes aproveitam profundas economias de escala ao produzir componentes estruturais padronizados e intercambiáveis. Este processo simplificado elimina taxas de engenharia personalizadas e reduz horas dispendiosas de fabricação personalizada. Os compradores recebem uma estrutura comprovada e confiável sem pagar um prêmio exorbitante por um trabalho de design único.

P: Qual é a vida útil padrão de uma ponte de treliça de aço?

R: Uma estrutura de aço com manutenção adequada facilmente apresenta uma vida útil padrão que varia de 75 a mais de 100 anos. As condições ambientais e os revestimentos protetores determinam estritamente a longevidade. A utilização de aço resistente a intempéries ou acabamentos galvanizados por imersão a quente prolonga drasticamente essa vida útil, prevenindo ativamente a corrosão estrutural. As inspeções de rotina garantem que a ponte permaneça totalmente segura e funcional por gerações.
