O cálculo do peso estrutural vai muito além de uma equação física básica. A avaliação precisa da carga permanente atua como a métrica fundamental para a engenharia estrutural. Dita fortemente a viabilidade do projeto, as despesas de fundação e a longevidade estrutural geral. Engenheiros e gestores de projetos confiam nestes números exatos para garantir infraestruturas seguras e viáveis. A estimativa imprecisa do peso morto introduz graves riscos físicos e financeiros. Você enfrenta fadiga estrutural acelerada, não conformidade regulatória e cenários de falha potencialmente catastróficos. Além disso, o excesso de engenharia para compensar esta incerteza matemática provoca frequentemente um enorme inchaço orçamental. Passar dos modelos de carga teóricos para a implementação prática em campo exige um planejamento cuidadoso. Devemos avaliar rigorosamente materiais específicos, vida útil pretendida e configurações estruturais distintas. Em breve você descobrirá como a avaliação da infraestrutura padrão em relação às soluções modulares molda significativamente o sucesso final do seu projeto.

Principais conclusões

• A carga morta representa o peso constante e estático da própria infraestrutura da ponte treliçada, ditando fundamentalmente os requisitos da fundação e a capacidade máxima de carga móvel.

• Metodologias de cálculo precisas devem levar em conta todos os membros estruturais, decks e modificações de longo prazo, alinhando-se com os padrões de conformidade AASHTO ou ASCE.

• Tecnologias avançadas de monitoramento e dados de desconstrução fornecem insights baseados em evidências para atualizar as suposições de carga morta em infraestruturas antigas.

• A escolha entre estruturas permanentes de aço pesado e soluções modulares (como uma ponte de treliça) depende do equilíbrio entre as restrições iniciais de carga morta e a velocidade de implantação e o ROI do projeto.

Definindo carga morta na arquitetura Truss Bridge

Todo projeto de engenharia começa estabelecendo restrições físicas claras. Definimos carga permanente estritamente como o peso intrínseco e imóvel da própria estrutura. Isso abrange o esqueleto estrutural primário, incluindo vigas de aço pesadas, cordas superiores e inferiores e escoras diagonais. Também inclui a superfície do deck, lajes de concreto, grades e quaisquer luminárias permanentes fixadas no vão. Esses elementos permanecem constantemente no lugar. Eles nunca se movem e sua força gravitacional descendente nunca cessa.

Você deve separar claramente este conceito das forças dinâmicas. Os engenheiros contrastam a natureza constante e estática da carga permanente com a natureza altamente variável das cargas móveis. Podemos categorizar essas forças distintas para estabelecer uma terminologia básica precisa:

• Carga morta: O peso permanente e inflexível dos materiais estruturais. Permanece constante a partir do momento em que as equipes terminam a montagem.

• Carga dinâmica: As forças transitórias que se movem ao longo do vão. Isto inclui tráfego comercial, multidões de pedestres e veículos de transporte pesado.

• Carga Ambiental: Forças dinâmicas imprevisíveis causadas por elementos externos. Incluímos neste grupo ventos com força de furacão, acúmulo de neve e atividades sísmicas severas.

Uma bem projetada ponte treliçada é excelente no gerenciamento dessas intensas forças estáticas. Distribui o seu imenso peso morto através de uma série de triângulos interligados. Este arranjo geométrico canaliza as forças gravitacionais para baixo lateralmente ao longo das cordas. Eventualmente, ele empurra o peso para baixo nos pilares sólidos e nos enormes pilares de concreto. Esta distribuição triangular maximiza as capacidades de abrangência. Ele efetivamente carrega um peso enorme enquanto minimiza o uso excessivo de material no vazio central.

Modelos e variáveis ​​de cálculo padronizados

A tradução de conceitos estruturais em infra-estruturas seguras requer uma matemática rigorosa. Contamos com uma estrutura de engenharia padronizada para determinar pesos estáticos exatos. A lógica sequencial do cálculo de carga envolve a multiplicação das densidades conhecidas dos materiais pelo seu volume físico total. Os engenheiros então somam o peso calculado de todos os acessórios não estruturais permanentes. Este processo não deixa nenhum parafuso ou placa de reforço sem explicação.

Executamos este modelo de cálculo através de uma sequência altamente sistemática:

1. Avaliação volumétrica: Os desenhistas calculam o volume exato de todas as vigas de aço, travessas e lajes de deck usando software CAD avançado.

2. Multiplicação de densidade: Os engenheiros aplicam os valores de densidade específicos dos materiais escolhidos. Eles multiplicam o volume por esses pesos para encontrar a massa do componente da linha de base.

3. Tolerâncias de conexão: os projetistas adicionam uma margem percentual para conectar elementos. Eles levam em consideração milhares de parafusos de aço pesados, placas de reforço grossas e metal de solda pesado.

4. Integração de luminárias: A equipe adiciona o peso estático dos elementos não estruturais. Esta etapa inclui barreiras de segurança, camadas de asfalto e conduítes permanentes de serviços públicos.

Várias variáveis-chave influenciam fortemente o valor matemático final. O comprimento do vão serve como o fator mais crítico. À medida que a distância entre os pilares aumenta, o peso próprio estrutural aumenta exponencialmente. A seleção de materiais também desempenha um papel importante. Você pode escolher aço estrutural de alta resistência para maior durabilidade ou pode selecionar ligas de alumínio avançadas para reduzir intencionalmente o peso da linha de base. Os tipos de conexão também alteram a matemática. Uma conexão fortemente aparafusada utiliza placas de reforço volumosas, adicionando muito mais massa morta do que juntas soldadas simplificadas.

Os órgãos reguladores da engenharia civil exigem precisão absoluta. Organizações como ASCE (Sociedade Americana de Engenheiros Civis) e AASHTO (Associação Americana de Oficiais de Rodovias e Transportes Estaduais) exigem padrões de conformidade rígidos. Eles exigem que os projetistas apliquem fatores de carga padronizados. Por exemplo, os engenheiros podem multiplicar o peso morto calculado por um fator de 1,25. Esta margem de segurança leva em conta variações inesperadas de densidade do material. Abrange pequenas tolerâncias de fabricação e garante a integridade estrutural nos piores cenários.

Avaliando tipos de pontes: a ponte Bailey Truss e alternativas modulares

Os gerentes de projeto enfrentam decisões críticas em relação à arquitetura de span. Normalmente separamos as categorias de soluções em dois grupos distintos. Você pode escolher instalações tradicionais de treliça civil pesada ou pode aproveitar soluções modulares, temporárias ou semipermanentes. Projetos civis pesados ​​utilizam vigas de aço maciças fabricadas sob medida. Eles exigem anos de planejamento, orçamentos enormes e fundações profundas para sustentar seu imenso peso próprio.

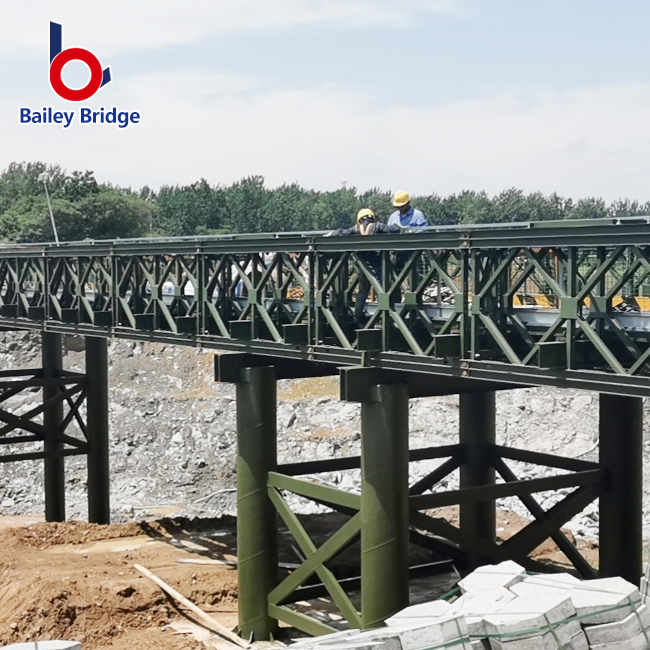

As soluções modulares rompem esse paradigma lento e pesado. A ponte treliçada Bailey é um excelente exemplo de eficiência projetada. Os engenheiros projetaram originalmente este sistema para implantação militar rápida. Ele utiliza painéis leves e padronizados fixados em padrões repetíveis. Esta modularidade brilhante reduz significativamente a carga morta da linha de base. Os fabricantes pré-fabricam esses elementos em aço de alto rendimento, maximizando a resistência e eliminando impiedosamente o volume desnecessário.

Esta redução maciça no peso intrínseco desencadeia uma cascata de resultados positivos do projeto. Podemos mapear esses recursos específicos diretamente em benefícios operacionais. Um peso de linha de base mais baixo se traduz imediatamente em rápida implantação em campo. As tripulações manobram painéis leves usando equipamento padrão. Eles ignoram completamente a necessidade de guindastes enormes e especializados para levantamento de peso. Além disso, a menor massa intrínseca permite que os engenheiros utilizem pilares mais antigos e existentes. Eles podem até implantar fundações temporárias mínimas em cenários de emergência ou em locais geográficos remotos.

Realidades de Implementação e Monitoramento Estrutural

Os modelos teóricos de engenharia raramente correspondem perfeitamente às realidades de campo. Abordamos constantemente a lacuna entre a carga teórica do projeto e o peso real "conforme construído". Os riscos de implementação no mundo real introduzem forças estáticas inesperadas. As equipes de construção geralmente aplicam excesso de material de soldagem além dos mínimos especificados. Eles podem executar modificações de campo não registradas para resolver problemas de alinhamento. Além disso, as camadas de tinta e os revestimentos protetores anticorrosivos adicionam milhares de quilos inesperados em longos períodos.

Você também deve reconhecer que o peso intrínseco nunca permanece totalmente estático ao longo das décadas. A carga morta frequentemente aumenta com o tempo devido a mudanças operacionais e eventos do ciclo de vida. Os departamentos de manutenção frequentemente executam retrofits estruturais. Eles aparafusam placas de reforço de aço adicionais aos membros envelhecidos. As equipes rodoviárias freqüentemente repavimentam decks deteriorados sem remover as camadas antigas. Adicionar apenas cinco centímetros de asfalto fresco em um vão de 300 pés adiciona uma quantidade impressionante de força descendente permanente e não intencional. O acúmulo ambiental também desempenha um papel. Décadas de sujeira acumulada, guano de pombo e ferrugem expandem a massa da linha de base.

Felizmente, a indústria da engenharia utiliza agora técnicas avançadas de avaliação para combater estes mistérios. Metodologias modernas permitem que os inspetores verifiquem cientificamente as cargas reais em campo. As equipes instalam sistemas sofisticados de monitoramento da integridade estrutural (SHM) diretamente nas cordas de aço. Eles utilizam extensômetros eletrônicos e sensores de fibra óptica para ler o estresse físico em tempo real. Esses sensores revelam exatamente quanta força descendente a estrutura realmente suporta.

Além disso, os engenheiros agora coletam dados incríveis obtidos no monitoramento da desconstrução de pontes. Quando as equipes de demolição desmontam estruturas históricas, os pesquisadores medem cuidadosamente a tensão física liberada. Eles avaliam os membros desmantelados para validar suposições históricas. Esta abordagem forense prova que muitas estruturas de meados do século transportam até 15% mais massa morta do que afirmavam os seus planos originais.

Estrutura de negócios: custo, escalabilidade e viabilidade do projeto

A massa física dita diretamente a viabilidade financeira. Vemos uma correlação dura e inquebrável entre a massa de carga permanente e os requisitos geotécnicos. Um peso de base mais alto requer fundações significativamente mais profundas e mais caras. Quando um vão carrega uma enorme massa intrínseca, os engenheiros devem cravar estacas de aço muito mais fundo na terra para encontrar uma recusa. Eles devem colocar pilares de concreto exponencialmente maiores. Esta economia de base consome frequentemente a maior parte dos orçamentos iniciais de infra-estruturas. A gestão do peso próprio do período controla directamente estes enormes gastos de capital.

As fases de logística e compras também sentem o forte impacto do peso estrutural. A avaliação do peso morto de membros estruturais individuais tem um grande impacto na logística de transporte. Vigas de aço maciças exigem uma logística de transporte especializada. Você deve contratar reboques especializados de vários eixos, organizar escoltas policiais e obter licenças rodoviárias complexas. Isto retarda os prazos de entrega e prejudica a eficiência da cadeia de abastecimento. Por outro lado, os painéis modulares cabem facilmente em caminhões-plataforma padrão. Esta cadeia logística simplificada reduz os custos de entrega e acelera a mobilização do local.

Os gerentes de projeto precisam de uma lógica de seleção confiável para navegar nessas escolhas. Fornecemos uma estrutura clara para decidir sobre tipos estruturais com base na análise de custo-benefício. Você deve avaliar as implicações da carga morta em relação à capacidade de carga dinâmica necessária e à vida útil operacional esperada. Se você precisa de um vão monumental para transportar quatro faixas de tráfego interestadual intenso durante um século, a arquitetura civil pesada tradicional faz sentido. No entanto, se você precisar de uma travessia rápida de duas pistas para uma operação de mineração, um desvio rural ou uma rota de socorro de emergência, fundações pesadas destruirão seu ROI. Nestes cenários, os sistemas modulares leves oferecem o único caminho viável a seguir.

Conclusão

A avaliação precisa do peso estrutural vai muito além da conformidade básica. A carga morta representa a restrição de linha de base absoluta a partir da qual fluem todas as outras decisões de engenharia e financeiras. Ela determina a profundidade das suas fundações, o tamanho dos seus guindastes e a escala do seu orçamento de construção. Não calcular corretamente estas forças introduz um risco imenso tanto para a segurança humana como para a viabilidade do projeto.

Equilibrar a integridade estrutural intransigente com a necessária eficiência de custos requer a seleção da arquitetura de treliça correta. Você deve utilizar estruturas de cálculo rígidas e padrões de monitoramento modernos para verificar as condições de campo. A adoção de materiais avançados e geometrias modulares permite que as equipes modernas façam mais com menos.

Encorajamos fortemente os decisores de infra-estruturas a tomarem medidas imediatas. Conduza estudos de viabilidade abrangentes antes de comprar materiais. Analise minuciosamente suas restrições geotécnicas. Consulte empresas especializadas em engenharia estrutural antes de se comprometer com implantações específicas permanentes ou modulares. Decisões informadas tomadas durante a fase de projeto protegerão sua infraestrutura nas próximas décadas.

Perguntas frequentes

P: Qual é a relação típica entre carga permanente e carga móvel em uma ponte de treliça de aço?

R: O comprimento do vão determina diretamente essa proporção. Vãos curtos carregam uma porcentagem maior de carga dinâmica do tráfego. À medida que o comprimento do vão aumenta, a estrutura requer significativamente mais aço para se sustentar. Conseqüentemente, projetos de vãos longos apresentam uma relação de carga morta/viva muito maior. Estruturas maciças, como treliças em balanço, dedicam a maior parte de sua capacidade para suportar seu imenso peso morto.

P: Como os engenheiros contabilizam o peso morto durante a fase de construção?

R: Os engenheiros devem gerenciar a carga morta de forma dinâmica durante a montagem. Eles utilizam curvatura, um processo de curvar as vigas para cima antes da instalação. À medida que os trabalhadores adicionam painéis de convés e membros estruturais, o peso aplicado progressivamente empurra o vão para baixo, para uma posição nivelada. As tripulações também contam com escoramento temporário e preparação estratégica. Eles sequenciam a instalação dos membros para evitar distribuição desequilibrada de forças.

P: A carga permanente de uma ponte de treliça existente pode ser reduzida?

R: Sim, os engenheiros frequentemente reduzem as cargas permanentes existentes através de retrofits direcionados. Freqüentemente, eles removem plataformas pesadas de concreto armado. As equipes então instalam decks leves ou painéis de polímero reforçados com fibra. Esta estratégia remove um peso desnecessário significativo. Ele libera capacidade estrutural, permitindo que vãos mais antigos acomodem com segurança o tráfego moderno mais pesado, sem exigir a substituição estrutural completa.
