Construir uma ponte confiável exige precisão, durabilidade e um profundo conhecimento da física estrutural. Entre os projetos mais eficientes, a estrutura de treliça depende fortemente da alternância de membros de tensão e compressão para distribuir o peso através de uma lacuna. A seleção dos materiais certos para essas estruturas requer equilíbrio entre capacidade de carga, requisitos de vão, condições ambientais e restrições orçamentárias. Depender apenas dos custos iniciais de construção muitas vezes leva a resultados insatisfatórios a longo prazo. Os engenheiros devem levar em conta ciclos de manutenção rigorosos, mudanças nas demandas regulatórias e ambientes locais altamente corrosivos.

Este guia fornece uma análise baseada em evidências de materiais primários de construção. Avaliamos suas realidades operacionais em campo. Você descobrirá como os padrões da indústria, como as diretrizes da AASHTO, moldam diretamente as decisões de engenharia. Em última análise, esta análise orientará a sua estratégia de compras e garantirá a construção de uma infraestrutura durável e compatível.

Principais conclusões

• O aço é o padrão dominante: o aço estrutural de alta resistência é o material principal para pontes treliçadas modernas devido à sua relação superior entre resistência à tração e compressão e peso.

• O material determina a aplicação: a madeira é restrita a vãos para pedestres ou para serviços leves, enquanto os polímeros reforçados com fibra (FRP) são soluções emergentes para ambientes altamente corrosivos.

• A modularidade acelera os prazos: Componentes de aço padronizados, como visto no projeto da ponte treliçada bailey, reduzem drasticamente o tempo de implantação e os requisitos de mão de obra especializada.

• O custo total de propriedade (TCO) substitui o custo inicial do material: conformidade, revestimentos de proteção (galvanização/desgaste) e requisitos de inspeção de longo prazo devem ditar a lista final de materiais.

Materiais de construção primários para pontes treliçadas modernas

Aço Estrutural (O Padrão da Indústria)

Ao projetar uma para serviços pesados ponte de treliça , os engenheiros especificam quase universalmente o aço estrutural. Ele forma a estrutura primária de suporte de carga, abrangendo os banzos superiores, banzos inferiores, diagonais e membros verticais. O aço possui ductilidade excepcional. Ele cede antes de falhar, dando aos inspetores amplos avisos sobre fadiga estrutural.

Os projetos modernos contam com três tipos primários de aço. O aço resistente ao desgaste desenvolve uma pátina protetora contra ferrugem, reduzindo significativamente as necessidades futuras de pintura. O aço galvanizado recebe um revestimento de zinco para bloquear a umidade e o sal. O aço carbono de alta resistência, como o ASTM A709, suporta tensões enormes em aplicações altamente personalizadas. O uso de aço permite vãos longos, suporta com segurança cargas pesadas ou veiculares e garante uma vida útil previsível à fadiga.

Madeira e madeira projetada

A madeira continua sendo uma escolha viável para aplicações específicas e leves. Você normalmente o encontrará em viadutos para pedestres, restaurações históricas e estradas de parques estaduais de baixo tráfego. Os construtores utilizam madeira tratada com pressão para resistir a insetos e decomposição. Para vãos de madeira mais longos, eles contam com madeira laminada colada, que consiste em camadas de madeira laminada colada e pressionadas entre si para melhorar a integridade estrutural.

A madeira oferece alto valor estético e uma pegada de carbono significativamente menor em comparação com os metais industriais. No entanto, ele enfrenta limitações distintas. A madeira restringe os comprimentos máximos dos vãos. Ele carrega classificações de carga mais baixas e permanece altamente vulnerável à degradação biológica, entrada de umidade e fogo.

Concreto (elementos de suporte)

O concreto raramente forma a estrutura primária da treliça. Possui tremenda resistência à compressão, mas apresenta resistência à tração muito baixa sem reforço interno pesado de aço. Os projetos de treliça exigem fundamentalmente materiais que possam lidar com tensão e compressão alternadas simultaneamente.

Em vez disso, o concreto serve como um elemento de apoio crítico. Equipes de construção despejam concreto em tabuleiros de pontes, pilares estruturais e pilares de fundação. Fornece uma superfície de condução incrivelmente durável e ancora a superestrutura rigidamente à terra.

Polímeros Reforçados com Fibra (FRP) e Compósitos

Os compósitos avançados representam a mais nova fronteira na engenharia estrutural. Os materiais FRP combinam fibra de vidro forte ou fibras de carbono ligadas a uma resina polimérica resistente. Os projetistas especificam FRP para pontes de pedestres especializadas ou componentes isolados localizados em ambientes costeiros e químicos altamente corrosivos.

O FRP possui uma relação resistência-peso extremamente alta. Ele pesa uma fração do aço e apresenta potencial zero de ferrugem ou corrosão galvânica. No entanto, esses benefícios acompanham os elevados custos iniciais de material. Além disso, os engenheiros possuem menos dados históricos de desgaste de longo prazo para compósitos em comparação com materiais legados.

Comparação de materiais de ponte primária

Avaliação de materiais com base nas demandas do projeto

Capacidade de carga versus comprimento do vão

Seu material estrutural deve estar estritamente alinhado às demandas de tráfego previstas. Corredores rodoviários pesados ​​ou linhas ferroviárias exigem aço de alta qualidade. O aço suporta cargas dinâmicas e repetitivas sem falhas repentinas. Por outro lado, se você planeja um vão curto abaixo de 15 metros destinado estritamente ao tráfego leve ou pedestres, as opções de madeira ou híbridas tornam-se altamente atraentes. Avaliar a carga dinâmica alvo garante que você não exagere na engenharia de uma simples travessia.

Exposição Ambiental e Vida Útil

O clima circundante determina a seleção do material tanto quanto o tráfego acima dele. As regiões costeiras apresentam névoa salina constante. Os climas do norte dependem de sais descongelantes pesados ​​durante os meses de inverno. Esses cloretos aceleram rapidamente a oxidação do aço. Nesses ambientes agressivos, você deve especificar aço galvanizado por imersão a quente, aço especializado em intempéries ou componentes FRP inertes para evitar a rápida degradação estrutural.

Análise de Custo do Ciclo de Vida (ACV)

A engenharia inteligente exige olhar décadas à frente da cerimônia de inauguração. Você deve realizar uma análise abrangente do custo do ciclo de vida. Isso envolve pesar o preço inicial de compra do material em relação à manutenção futura de rotina. Por exemplo, o aço carbono padrão pode custar menos hoje. No entanto, a mão-de-obra futura e os andaimes necessários para jateá-lo com areia e repintá-lo repetidamente diminuirão a economia inicial. Gastar mais antecipadamente em aço resistente a intempéries livre de manutenção geralmente gera enormes benefícios financeiros ao longo de cinquenta anos.

Logística e acesso ao local

Locais de projetos remotos apresentam obstáculos logísticos complexos. Se os caminhões não conseguem navegar em estradas montanhosas estreitas, o transporte de enormes vigas de aço personalizadas torna-se impossível. Locais de difícil acesso favorecem materiais leves. As seções de FRP podem ser transportadas manualmente. Da mesma forma, os componentes modulares de aço permitem que as equipes transportem peças em reboques planos padrão e as montem no local, sem depender de guindastes pesados ​​e caros.

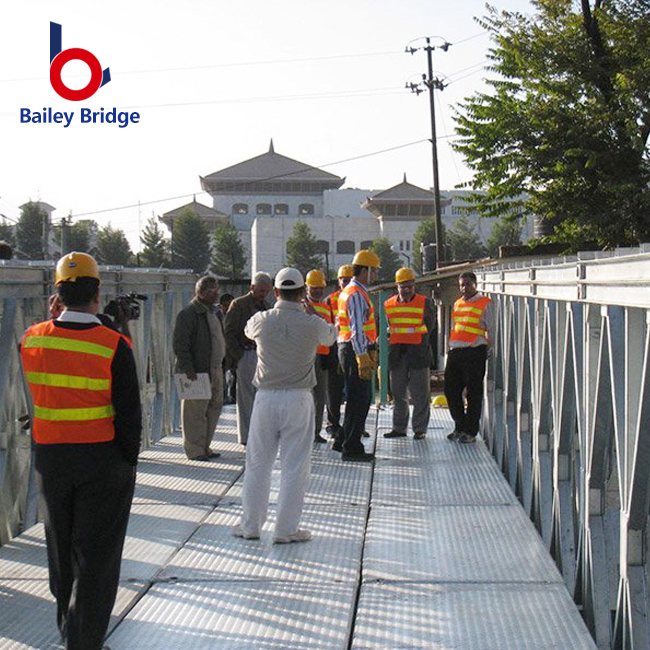

O papel da Bailey Truss Bridge na implantação rápida

O que é?

Um sistema modular de aço portátil e pré-fabricado originado durante operações militares para cruzar rapidamente rios bombardeados. Hoje, uma ponte treliçada moderna serve como uma solução padrão de engenharia civil. Oferece resistência excepcional para cenários de emergência, desvios temporários de construção e infraestrutura rural permanente.

Especificações do material

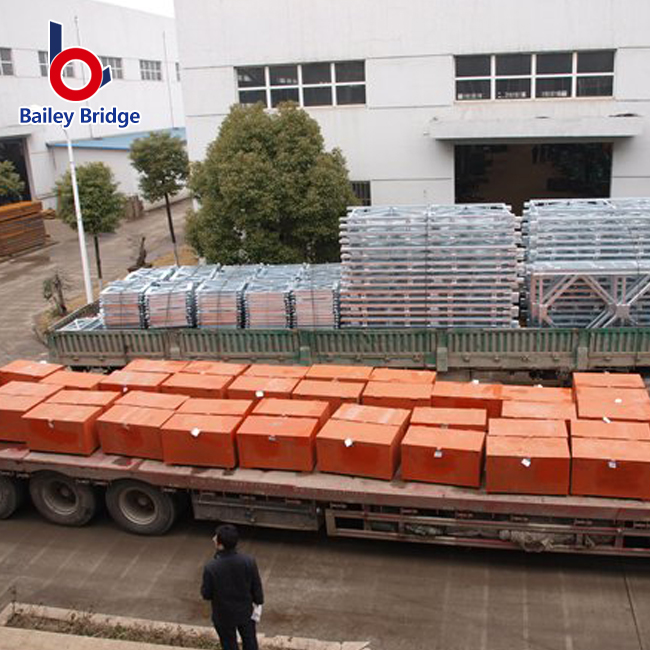

Os fabricantes constroem esses sistemas com aço estrutural de alto rendimento. Cada componente, desde o painel de popa até as estruturas de contraventamento, é projetado para máxima eficiência de suporte de carga. Para garantir décadas de durabilidade em ambientes agressivos, as fábricas normalmente galvanizam o aço por imersão a quente, envolvendo-o em uma armadura espessa e protetora de zinco.

Vantagens comerciais e operacionais

• Sem soldagem em campo: Os sistemas de fixação padronizados permitem que as peças se encaixem perfeitamente. Isso elimina a necessidade de soldadores de campo certificados e caros.

• Manuseio Leve: Os engenheiros projetaram os componentes individuais para serem leves o suficiente para que pequenas equipes manuais possam manuseá-los usando equipamentos básicos de elevação.

• Lançamento Progressivo: Equipes montam a estrutura em terreno sólido. Eles o empurram para fora da abertura progressivamente usando rolos e um nariz de lançamento temporário.

Lente de avaliação

Essas estruturas modulares são ideais para desvios críticos durante revisões de rodovias de longo prazo. Eles brilham em situações de recuperação de desastres após inundações. Eles também fornecem excelentes soluções permanentes para operações madeireiras rurais ou estradas de acesso à mineração, onde lançar fundações maciças de concreto permanece financeiramente inviável.

Riscos de conformidade, fornecimento e implementação

Padrões Regulatórios e Certificações

Todo material estrutural deve atender às rigorosas diretrizes das autoridades de transporte. Nos Estados Unidos, os materiais devem cumprir os regulamentos AASHTO e FHWA relativos a classificações de carga, tolerâncias de tensão e resistência à fadiga. Os projetos europeus baseiam-se nas normas do Eurocódigo. Além disso, os projectos financiados publicamente desencadeiam frequentemente actos de “Buy America”. Você deve verificar se o seu aço é fundido, laminado e fabricado internamente para garantir o financiamento do governo.

Cadeia de suprimentos e prazos de entrega

A fabricação de aço estrutural personalizado freqüentemente sofre com prazos de entrega estendidos. As siderúrgicas programam execuções personalizadas com meses de antecedência. Qualquer interrupção na cadeia de abastecimento interrompe o seu cronograma de construção. A escolha de soluções pré-projetadas ou modulares atenua efetivamente esses atrasos. As peças padronizadas ficam prontas no estoque do armazém, comprimindo drasticamente o cronograma do seu projeto de meses para apenas semanas.

Realidades de inspeção e manutenção

Todos os materiais de pontes exigem ciclos de inspeção de rotina obrigatórios. Os reguladores não permitem que a infra-estrutura exista sem monitorização. Projetos de aço exigem inspeções meticulosas de Membros Críticos de Fratura (FCM). Os técnicos usam ferramentas ultrassônicas e magnéticas para encontrar rachaduras microscópicas. A madeira requer avaliações invasivas de podridão, pragas e umidade. Incluir essas horas de trabalho de inspeção obrigatórias em seu orçamento geral do ciclo de vida é fundamental para um planejamento preciso do projeto.

Seguindo em frente: listando materiais para o projeto da sua ponte

1. Etapa 1: Defina os parâmetros estritos. Estabeleça a classificação de carga exata necessária (como uma carga rodoviária HL-93). Meça a distância precisa e calcule o tráfego diário esperado de veículos.

2. Passo 2: Avaliar as restrições ambientais. Identifique ameaças corrosivas locais. Mapeie o uso de sal nas estradas, a umidade costeira ou a exposição a produtos químicos para descartar rapidamente tipos de materiais incompatíveis.

3. Etapa 3: avaliar os cronogramas de implantação. Determine seus prazos operacionais. Decida se o seu cronograma permite uma solução lenta e personalizada ou se você precisa de um sistema modular de aço rápido para manter o fluxo do tráfego.

4. Etapa 4: Envolver engenheiros estruturais. Vá além dos conceitos materiais gerais. Trabalhe com profissionais certificados para especificar graus exatos de aço, espessuras de medição e revestimentos de proteção para um pacote de licitação formal.

Conclusão

Selecionar o material ideal para uma travessia estrutural exige olhar muito além dos preços iniciais de compra. Você deve calcular cargas dinâmicas, avaliar a hostilidade ambiental e preparar-se para décadas de inspeções obrigatórias. Certifique-se de equilibrar essas verdades de engenharia com seu orçamento operacional.

Embora o aço resistente continue a dominar a infraestrutura rodoviária global, os materiais alternativos servem propósitos distintos e valiosos. Os compósitos especializados conquistam ambientes corrosivos, enquanto os sistemas modulares pré-fabricados oferecem velocidade e flexibilidade logística incomparáveis.

Tome medidas proativas para proteger sua infraestrutura. Consulte diretamente um engenheiro de ponte certificado ou um fabricante confiável. Peça-lhes que realizem uma análise rigorosa do ciclo de vida, adaptada exatamente aos parâmetros do seu local, garantindo que a sua travessia permaneça segura por gerações.

Perguntas frequentes

P: Por que o aço é preferido ao concreto para a própria estrutura de treliça?

R: O concreto suporta a compressão extremamente bem, mas falha sob tensão, a menos que seja preenchido com grandes quantidades de vergalhões. Os projetos de treliça dependem inerentemente da alternância de membros de tensão e compressão para distribuir as cargas. O aço possui excelentes propriedades de resistência dupla, tornando-o muito mais eficiente, confiável e mais leve para estruturas esqueléticas complexas.

P: As pontes de treliça de madeira ainda são construídas hoje?

R: Sim. Os construtores ainda os constroem principalmente para trilhas naturais para pedestres, campos de golfe ou estradas rurais leves. A madeira funciona bem em aplicações onde a combinação estética com o ambiente natural é priorizada e as cargas veiculares pesadas não são um fator importante.

P: Quanto tempo normalmente dura uma ponte de treliça de aço?

R: Com a seleção apropriada de materiais, como aço resistente a intempéries, e manutenção de rotina consistente, as pontes de aço modernas oferecem ampla longevidade. Os engenheiros projetam e avaliam ativamente essas estruturas robustas para alcançar uma vida útil operacional confiável de 75 a 100 anos.

P: Uma ponte de treliça bailey pode ser usada permanentemente?

R: Absolutamente. Embora frequentemente implantadas como infraestrutura de emergência temporária, as pontes de pátio galvanizadas por imersão a quente e mantidas adequadamente servem rotineiramente como travessias permanentes. Eles funcionam com sucesso durante décadas em aplicações rurais, agrícolas ou de acesso privado.
