A escolha de uma ponte modular não é apenas uma decisão estrutural básica. Você está fazendo um investimento crítico em implantação rápida, confiabilidade de suporte de carga e previsibilidade do ciclo de vida. Gerentes de projeto e engenheiros de campo enfrentam rotineiramente afirmações conflitantes sobre a durabilidade de pontes modulares. Eles muitas vezes têm dificuldade para verificar as especificações do fabricante em relação aos tipos de aço, tratamentos anticorrosivos e opções de decks sob cargas dinâmicas pesadas. Fazer a escolha errada leva a manutenções frequentes, travessias inseguras e estouros de orçamento.

A fabricação moderna de pontes modulares depende fortemente de materiais de alta resistência estritamente regulamentados. Navegar nessas especificações exatas de materiais garante que você alinhe o projeto da travessia com os requisitos de conformidade específicos do local. Essa diligência ajuda você a cumprir as estruturas rigorosas da AASHTO ou do Eurocódigo, permanecendo dentro das restrições orçamentárias. Neste guia, você aprenderá como avaliar os materiais da treliça central e avaliar os revestimentos de superfície protetores. Também exploraremos alternativas especializadas de decks e hardware de conector crítico para ajudá-lo a adquirir um sistema de vão altamente confiável.

Principais conclusões

• Estrutura Central: O aço de alta resistência é o padrão inegociável para as treliças principais, oferecendo a relação resistência-peso necessária para montagem modular.

• Proteção de superfície: A galvanização por imersão a quente fornece o ROI mais confiável a longo prazo contra a corrosão em comparação com acabamentos pintados tradicionais, especialmente em ambientes agressivos.

• Variabilidade do deck: Os materiais do deck variam de placas de aço antiderrapantes a madeira tratada, exigindo uma análise de equilíbrio entre custo inicial, tração do veículo e frequência de manutenção.

• Lógica de aquisição: A avaliação de uma ponte de aço requer a verificação dos certificados de teste do moinho, a verificação das composições da liga para os pinos de conexão e a correspondência das classificações de fadiga do material com o tráfego diário esperado.

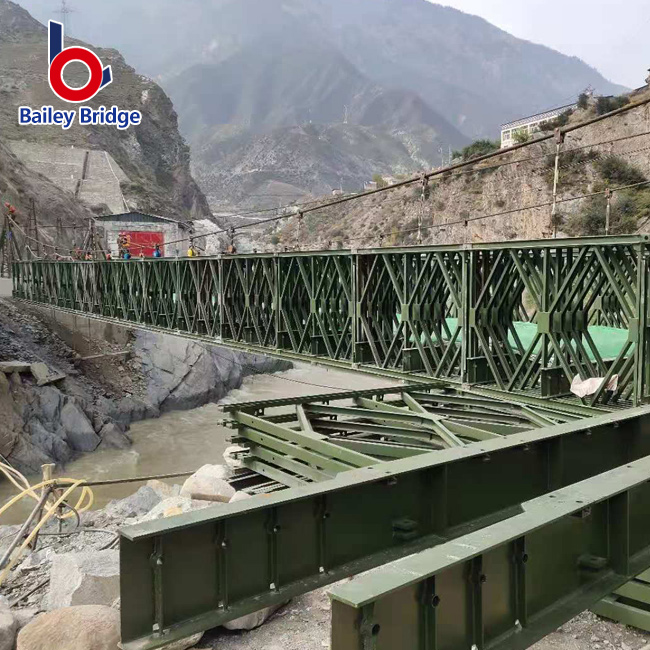

O Núcleo Estrutural: Treliças de Aço de Alta Resistência

O material de base determina estritamente a capacidade de carga total da sua travessia. Impacta significativamente a logística de transporte e regula a velocidade geral de montagem. Historicamente, os engenheiros construíram estruturas temporárias usando aço-carbono padrão. Esses primeiros materiais apresentavam menor resistência ao escoamento, tornando os painéis pesados ​​e difíceis de manusear.

Hoje, você deve especificar aços estruturais de alto rendimento para qualquer ponte tipo pátio confiável . As classes modernas padrão incluem aço Q345 e Q460. Você também pode encontrar designações ASTM equivalentes, como A572 Grau 50. Maior resistência ao escoamento permite que os fabricantes projetem painéis modulares muito mais leves. Eles conseguem essa redução de peso sem sacrificar a classificação geral de carga. As treliças de engenharia moderna suportam facilmente os exigentes padrões rodoviários HL-93 ou HS20-44.

O aço mais leve e de alta resistência reduz a necessidade de equipamentos de elevação pesada no local de trabalho. Guindastes menores e equipes menores podem manusear os componentes com eficiência. Esta realidade reduz diretamente os custos diários de instalação e acelera o tempo de implementação do projeto. Muitas vezes, você pode implantar um período completo em questão de dias, em vez de semanas.

No entanto, você enfrenta riscos específicos de aquisição no mercado atual. Alguns fornecedores agressivos utilizam aço não certificado e de qualidade inferior para reduzir os seus custos de produção. Esta substituição pode levar a microfraturas perigosas sob carga dinâmica contínua. Caminhões pesados ​​saltando ao longo do vão criam ciclos de estresse severos. Para mitigar esse risco, você deve sempre exigir certificados de fábrica rastreáveis. Esses documentos comprovam a composição química exata e o limite de escoamento do aço antes do envio.

Revestimentos Protetores e Resistência à Corrosão

O principal ponto de falha das pontes modulares temporárias e permanentes é a degradação ambiental. A exposição contínua à umidade, aos sais da estrada e às flutuações de temperatura destrói rapidamente o aço bruto. Avaliar o material de revestimento é essencial para projetar a viabilidade a longo prazo e planejar seus cronogramas de manutenção.

A galvanização por imersão a quente fornece a barreira defensiva definitiva. Este método envolve um processo de ligação metalúrgica. Os fabricantes submergem os componentes de aço em uma cuba de zinco fundido a aproximadamente 450 graus Celsius. O zinco liga-se diretamente ao substrato de aço. Ele cria uma casca externa espessa e impenetrável. Você pagará um custo inicial mais alto pela galvanização adequada. No entanto, este processo elimina pinturas de manutenção recorrentes ao longo de uma vida útil de 30 a 50 anos. O zinco ainda atua de forma sacrificial para proteger pequenos arranhões da ferrugem.

As tintas industriais epóxi e poliuretano oferecem uma opção secundária. Normalmente você usa sistemas de pintura de alto desempenho para implantações temporárias de curto prazo. Os engenheiros também especificam tintas para requisitos estéticos rigorosos, onde uma cor específica é obrigatória. Os sistemas de pintura funcionam adequadamente em ambientes interiores não corrosivos. Um sistema típico envolve um primer rico em zinco, uma camada intermediária de epóxi e uma camada superior de poliuretano resistente a UV.

Você deve avaliar cuidadosamente as condições ambientais de implantação para justificar a seleção do revestimento. Áreas costeiras, ambientes salinos, exposição a produtos químicos industriais e zonas de alta umidade exigem galvanização por imersão a quente. As áreas interiores secas podem permitir acabamentos pintados de alta qualidade.

Comparação de aplicações de revestimento

Materiais de deck: balanceamento de carga, tração e custo

O material do convés impacta diretamente na segurança do usuário e na tração do veículo. Ele também controla os níveis de ruído ambiente e determina os cronogramas de manutenção contínua. A seleção do deck certo para suas pontes suspensas exige a correspondência do material com o tipo de tráfego previsto.

Os decks de aço ortotrópico são a escolha premium para tráfego comercial pesado. É ideal para instalações permanentes. Os fabricantes constroem esses decks soldando placas de aço em nervuras longitudinais. Isso cria uma superfície incrivelmente rígida e durável. Para evitar que os veículos deslizem em condições molhadas, os fornecedores normalmente revestem essas plataformas com agregados antiderrapantes. Eles incorporam materiais resistentes como bauxita em uma espessa camada de poliuretano epóxi.

Os decks de madeira tratada oferecem uma alternativa altamente econômica. Freqüentemente você vê madeira usada para aplicações rurais, temporárias ou para serviços mais leves. A madeira reduz significativamente as despesas de capital iniciais. No entanto, a madeira introduz um risco de implementação distinto. A madeira tem uma alta exigência de manutenção. Ele permanece suscetível ao apodrecimento, decomposição de fungos e desgaste físico causado por correntes de pneus. A substituição frequente de madeira provoca perturbações no tráfego e exige orçamentos de mão-de-obra contínuos.

Os decks de compósito ou FRP (polímero reforçado com fibra) representam uma alternativa moderna emergente. FRP combina fios de fibra de vidro com resinas poliméricas fortes. Oferece excepcional resistência à corrosão e peso extremamente baixo. Nunca apodrecerá ou enferrujará. No entanto, você enfrentará um gasto de capital inicial substancialmente maior ao especificar o FRP.

Você deve utilizar uma matriz de decisão clara para combinar efetivamente o material do seu deck. Baseie sua escolha nos seguintes fatores críticos:

• Tráfego Médio Diário (ADT): Alto tráfego exige aço ortotrópico. O baixo tráfego pode utilizar madeira.

• Cargas de eixo esperadas: Caminhões pesados ​​de extração de madeira ou mineração exigem decks de aço ou compostos para serviços pesados.

• Orçamentos de manutenção disponíveis: Se o financiamento futuro para manutenção for incerto, invista antecipadamente em decks de aço para evitar substituições dispendiosas de madeira.

Hardware e conectores: a vulnerabilidade de pinos e parafusos

Uma estrutura modular é tão forte quanto a sua ligação mais fraca. Os materiais utilizados nas juntas físicas determinam a segurança e a integridade estrutural de todo o vão. Painéis de alta qualidade não significam nada se os pinos do conector sofrerem cisalhamento sob cargas pesadas.

Os pinos do painel, geralmente chamados de pinos de cisalhamento, prendem os principais segmentos da treliça. Os fabricantes devem forjar esses pinos em liga de aço de ultra-alta resistência. Um padrão de material amplamente aceito é 30CrMnTi ou uma liga equivalente de alta resistência. Esta liga de aço específica contém cromo, manganês e titânio. Ele permite que o pino atinja extrema tenacidade do núcleo, mantendo uma superfície externa endurecida. Esses pinos suportam imensas forças de cisalhamento horizontais toda vez que um veículo cruza o convés. A dureza do material e a resistência à fadiga são absolutamente críticas para evitar falhas catastróficas nas juntas.

As equipes de construção também contam com parafusos e braçadeiras de popa de alta resistência. Esses fixadores fixam as vigas transversais e o deck às treliças principais. Você precisa desses fixadores para conexões rígidas que evitam ativamente oscilações e vibrações prejudiciais. Ao especificar essas peças, deve-se destacar a necessidade de utilização de ferragens galvanizadas ou com revestimento adequado. Se você aparafusar fixadores de aço bruto em painéis galvanizados, ocorrerá corrosão galvânica. Os metais diferentes reagem quimicamente na presença de umidade, causando ferrugem rápida nos pontos de tensão mais críticos.

Como avaliar os materiais da Bailey Bridge para sua aquisição

Você deve mudar seu foco da mera leitura de especificações técnicas para realizar uma avaliação rigorosa do fornecedor. Conhecer os materiais certos é apenas metade da batalha. Você deve garantir que o que você realmente pede é o que chega ao seu canteiro de obras.

Certifique-se de que os materiais atendam aos rígidos códigos internacionais de projeto de pontes. Fabricantes confiáveis ​​certificarão seus produtos de acordo com os padrões AASHTO LRFD na América do Norte. Eles também podem usar padrões BS 5400 ou Eurocódigo internacionalmente. Peça ao fornecedor que forneça prova documentada de conformidade com essas estruturas.

Você também deve exigir testes independentes. Priorize testes não destrutivos (END) de terceiros em todas as soldas estruturais. Os inspetores usam testes ultrassônicos ou inspeção por partículas magnéticas para encontrar falhas ocultas dentro das soldas. Eles também fornecem verificação da composição da matéria-prima. Isto impede que os fornecedores substituam o aço barato no meio da produção.

Siga uma lógica estrita de seleção ao avaliar um fabricante de pontes de aço :

1. Solicite antecipadamente folhas de dados de materiais abrangentes e relatórios de testes de moinho antes de assinar qualquer contrato.

2. Avalie os impactos financeiros a longo prazo comparando o aço-carbono pintado mais barato com o aço galvanizado de alta resistência ao longo de um período de 30 anos.

3. Avalie a taxa histórica de defeitos do fornecedor em projetos anteriores.

4. Revise os termos exatos da garantia que cobrem a integridade do material e a resistência à corrosão.

Aconselhe suas equipes de engenharia e compras a iniciar imediatamente uma avaliação ambiental e de carga específica do local. Você deve coletar dados precisos sobre salinidade do solo, umidade e peso máximo dos veículos antes de solicitar RFPs do fornecedor.

Conclusão

A confiabilidade operacional de uma ponte modular depende inteiramente de uma tríade específica de materiais. Você precisa de uma estrutura de aço de alta resistência para suportar as cargas. Você precisa de revestimentos anticorrosivos robustos para sobreviver ao meio ambiente. Finalmente, você precisa de um deck apropriado à situação para garantir a tração segura do veículo. O equilíbrio destes três elementos garante uma instalação bem sucedida.

Sempre mantenha uma mentalidade cética durante as compras. Propostas agressivamente baixas muitas vezes escondem comprometimentos perigosos na qualidade do aço. Eles também podem indicar espessura de galvanização inadequada ou pinos de conexão inferiores. Cortar cantos nestes materiais compromete a segurança de toda a travessia.

Incentive seus tomadores de decisão a agirem com cautela. Consulte engenheiros estruturais certificados antes de fazer uma compra final. Entre em contato exclusivamente com fabricantes de pontes modulares de aço avaliados para uma consulta sobre materiais específicos do projeto. A seleção adequada do material garante que sua ponte terá um desempenho confiável por décadas.

Perguntas frequentes

P: As pontes Bailey modernas são feitas dos mesmos materiais dos projetos originais da Segunda Guerra Mundial?

R: Não. Embora o conceito fundamental de engenharia permaneça semelhante, as iterações modernas utilizam materiais significativamente mais resistentes. Os fabricantes hoje especificam ligas de aço de alto rendimento como Q345 ou Q460. Eles também aplicam revestimentos avançados resistentes à corrosão. Essas atualizações tornam os sistemas modulares modernos totalmente adequados para suportar com segurança cargas pesadas em rodovias modernas.

P: Quanto tempo dura uma ponte de aço com base em seus materiais?

R: Com galvanização por imersão a quente adequada e manutenção de rotina, as instalações permanentes podem facilmente exceder 50 a 75 anos de serviço. Versões pintadas ou configurações temporárias podem exigir grandes revisões estruturais e repintura a cada 10 a 15 anos, dependendo fortemente das condições ambientais locais.

P: O material do deck pode ser trocado após a instalação da ponte?

R: Sim. O design modular permite inerentemente futuras atualizações de materiais. Você pode trocar a madeira tratada por decks de aço antiderrapantes posteriormente. No entanto, você deve primeiro verificar se as travessas de suporte estão estruturalmente classificadas para suportar o aumento da carga permanente dos novos painéis de aço.

P: Existe uma diferença estrutural entre “pontes Bailey” e “pontes Baily”?

R: Não. "Baily bridges" é simplesmente uma variação ortográfica comum. Ambos os termos referem-se exatamente ao mesmo sistema modular de treliça de aço pré-projetado. Fabricantes confiáveis ​​e avaliados aplicarão exatamente os mesmos padrões rigorosos de materiais, independentemente da grafia específica usada durante suas pesquisas de compras.
