Os projetos de infraestrutura envolvem riscos incrivelmente elevados. Os construtores modernos devem equilibrar cuidadosamente capacidades de carga pesada, restrições de local restritas, orçamentos rigorosos e durabilidade essencial a longo prazo. Os modelos teóricos estudados em ambientes acadêmicos muitas vezes parecem perfeitos no papel. No entanto, frequentemente diferem enormemente das exigentes realidades da engenharia civil comercial. No terreno, um único erro de cálculo pode provocar atrasos graves, enormes derrapagens orçamentais ou falhas estruturais catastróficas. Os planejadores precisam de soluções práticas e testadas em campo, em vez de teorias abstratas, para manter a segurança dos usuários públicos.

Este guia fornece um plano abrangente para o estágio de decisão, feito sob medida para gerentes de projetos, desenvolvedores e planejadores municipais. Você descobrirá exatamente como avaliar projetos estruturais complexos e fazer escolhas informadas de materiais. Também exploraremos métodos de aquisição eficientes para garantir uma construção altamente resiliente e à prova de falhas desde o primeiro dia.

Principais conclusões

• Integridade estrutural: A resistência de uma ponte de treliça depende inteiramente de uma triangulação eficiente, distribuindo efetivamente cargas vivas, mortas e ambientais entre membros de tensão e compressão.

• Variabilidade do projeto: A escolha entre treliças Pratt, Howe ou Warren determina a eficiência do material e as capacidades de extensão com base nas necessidades específicas do projeto.

• Eficiência Modular: A utilização de sistemas pré-projetados, como uma ponte de treliça, reduz drasticamente o tempo de implantação e os riscos de implementação sem sacrificar as classificações de carga.

• Conformidade e ROI: O sucesso a longo prazo requer adesão rigorosa aos padrões regionais de engenharia (por exemplo, AASHTO) e seleção estratégica de fornecedores para minimizar a manutenção do ciclo de vida.

Mecânica central: o que torna uma ponte de treliça “forte”?

Todo projeto de engenharia começa definindo o problema central do negócio. A engenharia excessiva de uma estrutura desperdiça valiosos orçamentos municipais ou privados. Por outro lado, a subengenharia convida a responsabilidades catastróficas e põe vidas em perigo. Seu objetivo final é pura otimização estrutural. Você precisa de um projeto que funcione de maneira confiável sob tensão máxima, sem aumentar os requisitos de material.

A base desta otimização está no poder da triangulação. Unidades triangulares rígidas formam a espinha dorsal de uma ponte de treliça forte . Ao contrário das estruturas retangulares, os triângulos não distorcem quando submetidos a forças pesadas. Quando você aplica peso a um retângulo, ele se achata facilmente em um paralelogramo. Os triângulos resistem inerentemente a esse efeito de cisalhamento. Eles fixam a geometria no lugar, transferindo o peso aplicado em direção aos pilares de suporte.

Para compreender estas forças, devemos distinguir entre tensão e compressão. Os componentes da ponte atuam juntos para gerenciar essas energias opostas. Podemos decompor a mecânica da seguinte forma:

• Acordes superiores: Esses feixes horizontais superiores normalmente lidam com compressão. O peso do tráfego que empurra para baixo comprime esses membros.

• Acordes inferiores: Essas vigas horizontais inferiores controlam a tensão. À medida que a ponte dobra ligeiramente sob o peso, os membros inferiores se esticam para fora.

• Membros diagonais: conectam os acordes superior e inferior. Eles alternam entre tensão e compressão dependendo do layout geométrico específico.

Os engenheiros devem calcular duas categorias principais de peso. As cargas estáticas representam o peso morto da própria ponte, incluindo vigas de aço, decks e acessórios permanentes. Cargas dinâmicas representam pesos vivos e móveis, como tráfego suburbano, caminhões pesados ​​de carga e multidões de pedestres. No entanto, a gravidade não é seu único inimigo. As considerações de carga ambiental desempenham um papel importante nos cálculos de tensão inicial. Você deve levar em conta o cisalhamento lateral do vento em vales expostos. Você deve projetar atividades sísmicas em zonas de falha. Em climas mais frios, você deve calcular o peso exato do potencial acúmulo de neve e gelo.

Avaliando configurações de treliça primária

Os compradores devem avaliar diferentes configurações estruturais para determinar qual sistema se adapta aos parâmetros específicos do local. Nenhuma geometria resolve todos os desafios de engenharia. Você deve combinar o tipo de treliça com o comprimento do vão, requisitos de carga e orçamento de material. As três soluções mais comuns dominam a engenharia civil moderna.

O Warren Truss

A configuração Warren utiliza uma série de triângulos equiláteros. Esta geometria minimiza o número total de membros estruturais necessários. Ao remover vigas verticais, depende inteiramente de diagonais alternando entre tensão e compressão. É melhor para vãos mais longos, onde você deve priorizar a redução de peso e a economia de materiais. Proporciona excelente rigidez sem sobrecarregar a fundação com carga permanente excessiva.

A treliça Pratt

A configuração Pratt apresenta barras verticais e barras diagonais inclinadas em direção ao centro do vão. Sob carga, os membros verticais sofrem compressão, enquanto os membros diagonais sofrem tensão. Como o aço suporta a tensão excepcionalmente bem, mas pode deformar sob compressão intensa, fazer com que os membros diagonais mais longos lidem com a tensão é altamente eficiente. É melhor para aplicações veiculares padrão. Você verá frequentemente esse layout em rodovias e hidrovias municipais.

A treliça Howe

A configuração de Howe parece um Pratt invertido. Os membros diagonais se afastam do centro. Aqui, os membros verticais sofrem tensão, enquanto os membros diagonais mais longos suportam a compressão. Historicamente, os construtores usavam madeira nas diagonais e ferro nas verticais. Hoje, vãos de aço pesados ​​utilizam esse projeto para aplicações específicas de alta tensão. É melhor para vãos mais curtos que enfrentam requisitos de carga excepcionalmente pesados ​​e concentrados, como linhas ferroviárias de carga ou rotas de transporte industrial pesado.

Abaixo está uma tabela de referência rápida detalhando as principais diferenças entre essas três configurações estruturais padrão.

O papel da construção modular: a ponte Bailey Truss

A construção de pontes tradicionais geralmente requer estruturas personalizadas e soldadas no local. Essa abordagem exige muita mão de obra, clima favorável e prazos longos. Hoje, os planejadores estratégicos favorecem cada vez mais sistemas modulares pré-fabricados. Eles oferecem uma alternativa altamente viável e econômica para instalações temporárias e permanentes.

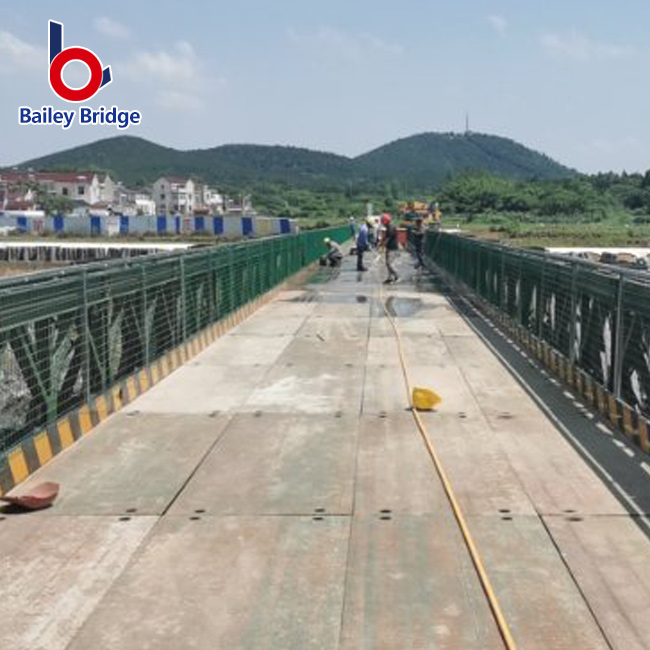

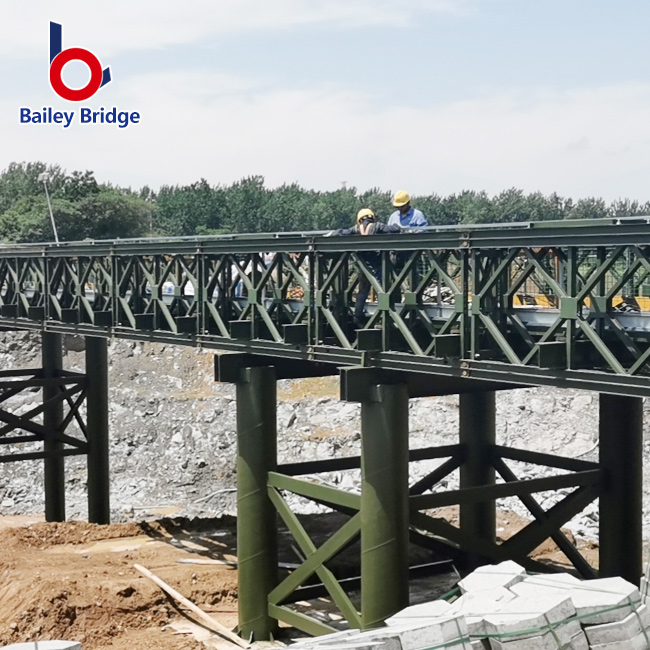

Na vanguarda desta revolução modular está a ponte treliçada Bailey . Originalmente projetado por Donald Bailey durante a Segunda Guerra Mundial para rápida implantação militar, este sistema evoluiu para um elemento básico da engenharia civil comercial. É uma estrutura portátil pré-fabricada construída a partir de painéis intercambiáveis ​​de aço de alta resistência. As equipes conectam esses painéis usando pinos de aço resistentes, eliminando completamente a necessidade de soldagem complexa no local.

Ao avaliar um sistema modular, os gerentes de projeto devem observar três dimensões específicas de recursos para resultados:

1. Escalabilidade: as peças padronizadas permanecem totalmente intercambiáveis. Se a demanda de tráfego aumentar anos após a construção inicial, você poderá reforçar a estrutura. Adicionar camadas extras ou fileiras de painéis laterais aumenta facilmente a capacidade de carga retroativamente.

2. Velocidade: As tripulações podem montar essas pontes usando maquinário pesado básico. Nem sempre são necessários guindastes enormes e especializados. Isso reduz drasticamente o total de horas de trabalho, interrupções no local e tempos de fechamento de estradas.

3. Casos de uso: eles se destacam em cenários de alta pressão. Eles servem como desvios de emergência ideais após desastres naturais. Eles são perfeitos para operações remotas de mineração e exploração madeireira que exigem acesso de caminhões pesados. Além disso, funcionam de forma brilhante como infraestrutura municipal temporária ou permanente.

Seleção de materiais e padrões de conformidade

A seleção do material estrutural correto determina a vida útil e a rotina de manutenção do seu projeto. Avaliamos os materiais com base na resistência à tração bruta, resistência ambiental e peso. A escolha entre diferentes tipos de aço e alumínio muda fundamentalmente a abordagem da engenharia.

O aço resistente, comumente conhecido como Cor-Ten, oferece resistência excepcionalmente alta. Ele desenvolve intencionalmente uma pátina protetora contra ferrugem ao longo do tempo. Esta camada oxidada veda o aço interno contra deterioração adicional. Requer manutenção contínua extremamente baixa, tornando-o ideal para locais remotos ou de difícil acesso. O aço galvanizado adota uma abordagem diferente. Os fabricantes mergulham os componentes de aço em zinco fundido. Isso cria durabilidade máxima contra ambientes agressivos e corrosivos. Você deve especificar estritamente os componentes galvanizados para regiões costeiras, áreas de alta salinidade ou estradas fortemente tratadas com sais descongelantes de inverno.

O alumínio estrutural oferece uma alternativa distinta. É notavelmente leve e naturalmente resistente à corrosão. Não enferruja como o aço não tratado. No entanto, o alumínio rende sob limites de peso mais baixos em comparação com ligas de aço pesadas. Serve como material ideal para vãos pedonais, pontes de campos de golfe ou zonas ambientalmente sensíveis que requerem instalações de baixo impacto.

Além da química dos materiais, você deve priorizar a segurança e a conformidade. A engenharia é uma disciplina incrivelmente rígida. Você deve exigir desenhos de engenharia carimbados profissionalmente de engenheiros estruturais licenciados. A adesão aos padrões regionais de classificação de carga, como a estrutura LRFD da AASHTO (Associação Americana de Funcionários de Rodovias e Transportes Estaduais), permanece absolutamente inegociável. Além disso, você deve verificar rigorosas inspeções de solda. As fábricas devem utilizar testes ultrassônicos ou radiográficos para confirmar que cada solda penetra corretamente, sem bolsas de ar ocultas.

Realidades de implementação e riscos de implementação

Um design de papel impecável não significa nada se você não conseguir executar a implementação física. As realidades no terreno apresentam enormes desafios. Os gerentes de projeto devem navegar por terrenos difíceis, clima volátil e logística de maquinário complexo.

A preparação geotécnica destaca-se como o fator de risco mais crítico. Os vãos de aço mais fortes entrarão em colapso se a fundação falhar. Os engenheiros geotécnicos devem testar a capacidade de suporte do solo antes de concretar os pilares. Se o solo da fundação se deslocar ou se os pilares de concreto não possuírem reforço adequado de vergalhões, toda a estrutura ficará comprometida. Você deve proteger a terra antes de preencher a lacuna.

A logística e o transporte introduzem outra camada de complexidade. Mover vigas de aço de grandes dimensões para um local de trabalho remoto ou de difícil acesso requer uma coordenação precisa. Você pode precisar de licenças especiais, escoltas rodoviárias ou reboques especializados de vários eixos. Em regiões montanhosas, estradas estreitas em ziguezague podem impedir totalmente a entrega de feixes longos e contínuos. Esta realidade muitas vezes força os planejadores a utilizarem designs de painéis modulares.

Finalmente, você deve selecionar o método de inicialização apropriado. As instalações de elevação por guindaste são rápidas, mas exigem acesso de equipamentos pesados ​​diretamente ao longo do aterro. Se o terreno for muito suave ou íngreme para suportar um guindaste de 100 toneladas, você deverá girar. O lançamento cantilever oferece uma alternativa brilhante. As equipes montam a ponte em terra firme atrás do pilar. Eles fixam um “nariz de lançamento” leve na frente. Usando rolos e máquinas pesadas, eles empurram lentamente a ponte através da abertura. Este método cantilever é altamente comum para sistemas de painéis modulares.

Selecionando seu fabricante de ponte ou parceiro de engenharia

Você garante força a longo prazo durante a fase inicial de aquisição e avaliação. A escolha de um fornecedor confiável para projeto e fabricação requer uma estrutura de decisão rígida. Não baseie a sua decisão apenas no lance inicial mais baixo. Você está comprando uma peça crítica de infraestrutura pública.

Procure recursos cruciais do fornecedor. Um fabricante de primeira linha mantém equipes internas de engenharia e detalhamento. Eles devem empregar soldadores certificados pela AWS e fornecer prontamente documentação transparente de garantia de qualidade e controle de qualidade (QA/QC). Além disso, eles precisam de um histórico comprovado de entrega do tipo específico de treliça que você precisa. Um fornecedor especializado em passarelas leves para pedestres pode não ter o conhecimento necessário para fabricar uma rota de extração de madeira para transporte pesado.

Fique atento aos sinais de alerta imediatos durante o processo de consulta:

• Fornecedores que oferecem garantias vagas de capacidade de carga em vez de cálculos de engenharia certificados.

• Empresas sem personalização específica do local, tentando forçar um produto genérico a uma topografia única.

• Os fornecedores não fornecem manuais de instalação abrangentes e facilmente compreensíveis e orientações no local.

A próxima ação imediata é coletar dados críticos. Aconselhe sua equipe a preparar uma pesquisa preliminar do local. Documente o comprimento exato do vão, a classificação de carga necessária e todas as restrições de acesso ao local. A apresentação desses dados claros a um possível fabricante agiliza a consulta e produz cotações preliminares altamente precisas.

Conclusão

Construir uma estrutura forte e confiável requer uma síntese cuidadosa de múltiplas disciplinas de engenharia. Você deve escolher a configuração geométrica correta para gerenciar a tensão e a compressão. Você deve selecionar materiais apropriados ao local, capazes de resistir às ameaças ambientais locais. Ao utilizar métodos de implantação eficientes, como a construção modular, você pode reduzir significativamente a interrupção do local e as horas de trabalho.

Nunca se esqueça que a força final a longo prazo é garantida durante a fase de aquisição. A verificação minuciosa do seu parceiro de fabricação evita falhas catastróficas e minimiza os encargos de manutenção a longo prazo. Você não pode se permitir atalhos quando a segurança pública e a logística pesada dependem do seu projeto.

Tome medidas hoje para proteger seu investimento em infraestrutura. Contate um consultor de engenharia especializado ou solicite uma avaliação de carga específica do local e um orçamento detalhado de um fabricante certificado.

Perguntas frequentes

P: Quanto tempo leva para montar uma ponte de treliça pré-fabricada?

R: Os tempos de montagem dependem muito do comprimento total do vão e das condições do local. No entanto, a implantação rápida é uma vantagem principal. Uma equipe treinada usando maquinário pesado básico pode muitas vezes montar e lançar uma estrutura modular padrão de vão único em apenas alguns dias a algumas semanas. Isso supera dramaticamente as construções tradicionais soldadas sob medida.

P: Qual é o vão máximo para uma ponte de treliça de aço padrão?

R: Um único vão livre sem suportes intermediários pode normalmente variar de 50 a 300 pés, dependendo da geometria específica e do peso do material. No entanto, você pode estender o comprimento total indefinidamente utilizando configurações de vários vãos. Ao colocar pilares intermediários de concreto no curso de água ou vale, você pode conectar vários vãos perfeitamente.

P: Como você calcula a capacidade de carga de uma ponte de treliça?

R: Os engenheiros usam software avançado executando análise de elementos finitos (FEA) para simular forças. Eles calculam as cargas permanentes (o peso da estrutura) em relação às cargas dinâmicas (fatores de tráfego e ambientais). Eles devem garantir rigorosamente que esses cálculos cumpram os códigos de transporte regionais, como as especificações AASHTO LRFD, para certificar os limites exatos de peso.

P: É mais barato construir uma ponte com vigas de concreto ou uma ponte com treliças de aço?

R: Vigas de concreto geralmente têm custos iniciais de material mais baixos. No entanto, os sistemas modulares de aço oferecem enormes vantagens de velocidade. Quando você calcula horas de mão de obra reduzidas, aluguel mínimo de guindastes pesados ​​e capacidades de implantação imediata, as estruturas de aço pré-projetadas geralmente se tornam a escolha mais econômica. O aço é especialmente econômico para locais remotos onde o lançamento de grandes volumes de concreto é impraticável.
