Garantir uma infra-estrutura fiável exige uma supervisão operacional rigorosa. Calcular mal as capacidades estruturais não inflaciona apenas os orçamentos iniciais. Introduz responsabilidade catastrófica durante a implantação em campo. Os tomadores de decisão devem exigir certeza absoluta de engenharia antes de aprovar qualquer projeto estrutural.

Devemos preencher a lacuna entre a física teórica e as aquisições estruturais. Compreender exatamente quais forças atuam em uma ponte treliçada é a base definitiva para o sucesso. Usamos esse conhecimento crítico para avaliar com precisão as reclamações dos fornecedores e as especificações dos materiais. Não é possível garantir a continuidade operacional sem compreender esses caminhos de carga fundamentais.

Dominar a mecânica de distribuição de força capacita gerentes de projeto e engenheiros locais. Você aprenderá a selecionar o projeto geométrico exato, os materiais e as soluções modulares necessárias para as condições específicas do seu local. Este guia revela como as forças estruturais físicas determinam a implantação segura e de longo prazo de infraestruturas críticas em ambientes de alta demanda.

Principais conclusões

• A mitigação de forças determina o projeto: as forças primárias – tensão e compressão – são distribuídas de maneira diferente nos projetos da Pratt, Howe e Warren, impactando os limites de carga e as capacidades de vão.

• Os tipos de carga determinam a conformidade: O cálculo preciso de cargas permanentes, vivas e ambientais não é negociável para atender aos padrões de segurança do setor (por exemplo, AASHTO).

• Flexibilidade modular: A compreensão dos caminhos de carga permite a implantação segura de estruturas temporárias ou semipermanentes, como uma ponte de treliça, em ambientes de alta demanda.

• Aquisição baseada em evidências: A avaliação de uma ponte de treliça exige testes de carga verificados e exigentes, cálculos carimbados pela PE e dados claros sobre a vida útil em fadiga dos fornecedores.

A mecânica central: quais forças atuam em uma ponte treliçada?

Engenheiros e equipes de compras geralmente falam línguas totalmente diferentes. Precisamos de um vocabulário compartilhado para avaliar as especificações do fornecedor de forma eficaz. Você não pode avaliar uma proposta estrutural se não compreender a física subjacente. Vamos definir as forças exatas que empurram e puxam essas intrincadas estruturas de aço. Esse conhecimento básico evita erros de especificação dispendiosos.

Compressão (forças de impulso)

A compressão refere-se a forças de esmagamento intensas. Eles empurram para dentro diretamente nos membros estruturais. As cordas superiores e as vigas verticais normalmente lidam com essas enormes forças de impulso. Quando veículos pesados ​​cruzam o convés, a estrutura superior se comprime.

Lente de avaliação: você deve observar atentamente as métricas de resistência à flambagem. As especificações do tipo de aço são imensamente importantes aqui. O aço de alta qualidade resiste ao esmagamento muito melhor do que as ligas padrão. Peça aos fornecedores que demonstrem como seus membros verticais resistem à flambagem externa sob tensão de carga máxima.

Tensão (forças de tração)

Tensão refere-se a forças de tração implacáveis. Eles esticam os membros estruturais para fora. Acordes inferiores e amarrações diagonais lidam com essas intensas forças de alongamento. À medida que a parte superior da estrutura se comprime, a parte inferior tenta se separar.

Lente de avaliação: Sua avaliação deve focar fortemente na resistência ao rendimento. As métricas de resistência à fratura também indicam quanta força de tração o aço pode suportar. Você precisa de materiais capazes de esticar ligeiramente sem quebrar. O aço de baixa qualidade desenvolverá microfraturas sob repetidas tensões de tração.

Cisalhamento e Torção

As forças laterais causam tensão de cisalhamento interna nas juntas. Torção refere-se a movimentos de torção severos em toda a estrutura rígida. Estas forças tornam-se altamente relevantes sob carregamento dinâmico desigual. Máquinas pesadas cruzando fora do centro geram tensões torcionais perigosas.

Uma estrutura bem projetada neutraliza essas forças de torção de forma eficiente. O reforço lateral rigoroso evita que a plataforma sofra torque sob cargas irregulares. Você deve priorizar projetos com contraventamentos robustos para mitigar torções severas.

Carregamento dinâmico vs. estático: impactos do mundo real na seleção de pontes

Cargas estáticas e dinâmicas determinam cada decisão de aquisição. Você deve adequar a capacidade estrutural à sua realidade operacional esperada. Ignorar essas variáveis ​​de carga leva inevitavelmente a falhas estruturais catastróficas.

Cargas mortas (estáticas)

As cargas mortas representam o peso permanente e inflexível da própria ponte. A pesada estrutura de aço exerce uma força descendente constante, independentemente do tráfego. Os materiais do deck, as juntas e as grades laterais contribuem para essa carga estática.

Visão da implementação: Cargas permanentes elevadas requerem pilares altamente robustos. Você enfrentará trabalhos de fundação significativamente mais caros se selecionar materiais excessivamente pesados. A engenharia de componentes de estrutura mais leves, porém mais resistentes, reduz drasticamente os custos básicos de preparação do local.

Cargas ao vivo (dinâmicas)

As cargas dinâmicas incluem o peso flutuante do tráfego em movimento. Equipamentos de construção, veículos suburbanos e vagões aplicam constantemente essas forças mutáveis. Eles param, arrancam e aceleram, alterando violentamente a distribuição da força.

Consideração de risco: Sempre pergunte aos fornecedores sobre fatores de amplificação dinâmica. Veículos em movimento geram intensa vibração e forças de impacto no convés. A frenagem de um caminhão aplica repentinamente uma enorme energia cinética horizontal. O projeto escolhido deve absorver com segurança esse estresse dinâmico imprevisível sem degradar.

Cargas Ambientais

A natureza aplica forças implacáveis ​​e imprevisíveis a qualquer estrutura externa exposta. Devemos levar em conta a física ambiental durante a fase de planejamento.

• Cisalhamento do Vento: Ventos de alta velocidade empurram lateralmente contra os painéis de aço expostos.

• Atividade Sísmica: Terremotos sacodem as fundações e testam a flexibilidade lateral.

• Acúmulo de neve: A neve pesada do inverno adiciona um peso estático imenso e pesado.

• Forças hidrodinâmicas: Inundações de rios atingem os pilares de suporte submersos com detritos.

Verificação de conformidade: certifique-se de que a solução esteja explicitamente classificada para sua zona geográfica de implantação específica. Nunca implante uma estrutura padrão em uma zona de furacões severos sem aprovação de engenharia especializada.

Categorias de soluções estruturais: combinando projeto com requisitos de carga

Diferentes designs geométricos lidam com a tensão e a compressão de maneiras totalmente únicas. Avaliamos essas categorias para combinar designs geométricos com requisitos específicos de carga do projeto. A forma estrutural errada limitará drasticamente as suas capacidades operacionais.

O Warren Truss

O design Warren usa triângulos equiláteros entrelaçados. Ele distribui a tensão e a compressão igualmente entre seus membros diagonais alternados. Esta abordagem geométrica evita o acúmulo de tensão concentrada em qualquer zona única.

Continua a ser ideal para percorrer distâncias muito maiores. Requer peso mínimo de material para alcançar uma estabilidade estrutural impressionante. Você deve considerar esse projeto quando os custos de transporte de materiais continuarem sendo uma preocupação logística primária.

O Pratt vs.

A orientação diagonal dos membros define a grande diferença aqui. O design Pratt coloca seus membros diagonais sob tensão ativa. Os membros verticais controlam a compressão. Favorece cenários que exigem contraventamentos diagonais mais leves e com muita tensão.

Por outro lado, o projeto Howe coloca seus membros diagonais sob compressão ativa. Em vez disso, as amarras verticais controlam a tensão. Você escolheria uma configuração Howe principalmente para requisitos de alta compressão, embora os projetos Pratt dominem a construção moderna em aço.

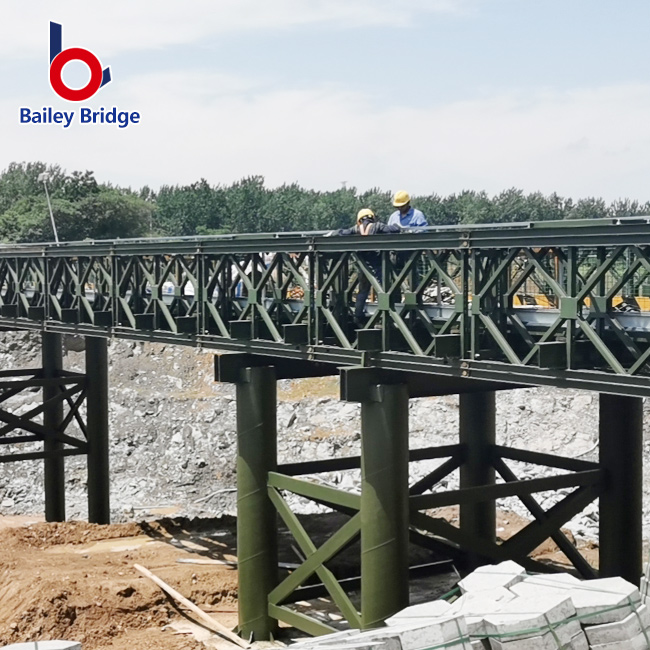

A ponte Bailey Truss

A ponte treliçada Bailey é a principal solução de infraestrutura modular. Ele combina distribuição de carga altamente eficiente com velocidade de implantação incomparável.

Caso de uso: É ideal para desvios temporários urgentes. Freqüentemente, implantamos esse recurso rapidamente para aplicações militares e operações emergenciais de socorro em desastres. Os sectores mineiro e madeireiro também dependem dele para acesso ao transporte pesado.

Avaliação: Seus painéis articulados são totalmente pré-projetados. Esta padronização rigorosa gerencia com segurança a distribuição de força em todo o vão. Elimina completamente a necessidade de soldagens complexas no local. Você evita cálculos de campo extensos porque os caminhos de carga permanecem estritamente definidos pela configuração modular.

Principais dimensões de avaliação para aquisição de pontes treliçadas

A aquisição de activos estruturais pesados ​​requer critérios de avaliação incrivelmente rigorosos. Devemos avaliar as matérias-primas, a escalabilidade arquitetônica e as validações de segurança documentadas. Ignorar essas etapas é um convite à rápida deterioração física.

Qualidade do material versus resultados

O tipo de aço impacta diretamente a longevidade geral do seu ativo. Os códigos de engenharia estrutural recomendam frequentemente o aço para intemperismo A709 para infraestrutura pesada. Matérias-primas de qualidade superior resistem ativamente a microrragias perigosas ao longo de décadas de uso.

Reduz a manutenção necessária sob ciclos de força constantes. O aço resistente forma uma pátina externa protetora. Esta camada natural impede que a corrosão mais profunda destrua os elementos de tensão que suportam a carga. Contamos com metalurgia de primeira linha para garantir décadas de operação segura.

Escalabilidade e Modularidade

Os escopos do projeto mudam frequentemente após a instalação inicial. Deve perguntar se a estrutura permite reforço pós-instalação. A logística moderna exige soluções de infraestrutura adaptáveis.

Alguns sistemas modulares premium permitem adicionar reforços estruturais de cordas posteriormente. Você pode anexar painéis externos adicionais à moldura existente. Essa abordagem altamente escalável aumenta com segurança a capacidade de carga ativa à medida que as demandas de tráfego do seu site aumentam com o tempo.

Padrões de Conformidade e Segurança

A adesão estrita aos códigos estruturais reconhecidos permanece totalmente inegociável. Você deve garantir total conformidade com AASHTO, Eurocódigo ou padrões locais equivalentes. Essas estruturas determinam margens de segurança exatas para cargas permanentes e vivas.

Mandato cético: você deve rejeitar ativamente quaisquer alegações de marketing que não tenham validação de engenharia de terceiros. Insista em receber documentação verificada e carimbada pelo PE. Nunca confie em testes internos de fornecedores sem auditoria externa.

Riscos de implementação: fadiga, manutenção e realidades de implementação

Mesmo os projetos teóricos mais avançados enfrentam severa degradação física no mundo real. Devemos antecipar antecipadamente a fadiga estrutural e as realidades de manutenção de base. Abordar esses riscos durante a aquisição garante segurança ininterrupta.

Carregamento Cíclico e Fadiga

O tráfego intenso aplica e remove constantemente forças físicas massivas. Este ciclo físico repetido causa microtensões ocultas nas juntas de aço. Com o tempo, esses pequenos pontos de tensão transformam-se em fissuras estruturais perigosas.

Risco de adoção: Materiais iniciais mais baratos freqüentemente levam a falhas precoces por fadiga. Você simplesmente não pode comprometer a densidade do material quando espera um tráfego comercial diário intenso. A engenharia preventiva exige a especificação de juntas resistentes à fadiga para todos os vãos de alto tráfego.

Corrosão em zonas de tensão

A degradação ambiental ataca incansavelmente as estruturas de aço expostas. A umidade atmosférica e os sais rodoviários aceleram a oxidação química. A ferrugem enfraquece especificamente os membros de tensão de suporte de carga mais rápido do que os membros de compressão.

Este decaimento localizado altera completamente o caminho de carga pretendido. As forças contornam as diagonais enferrujadas e sobrecarregam os membros saudáveis ​​adjacentes. Ameaça gravemente a integridade geral do sistema se não for verificado. Você deve implementar protocolos rigorosos de inspeção anticorrosão.

Realidades de preparação do local

Uma imponente estrutura de aço é tão forte quanto a sua fundação subjacente. A estrutura rígida transfere enormes forças cinéticas diretamente para a terra. Os pilares devem absorver cada grama de peso e energia cinética.

Você deve executar uma preparação rigorosa do local geológico antes que a estrutura chegue. A compactação do solo e a cura dos pilares de concreto levam um tempo crítico. A fraca estabilidade do solo determina um caminho rápido para o afundamento estrutural catastrófico.

Lógica de seleção: próximas etapas para tomadores de decisão de projetos

Você precisa de uma estrutura altamente lógica para finalizar sua lista de compras. Promessas vagas não podem apoiar o tráfego pesado de mercadorias. Siga exatamente estas etapas para garantir um parceiro de infraestrutura confiável e totalmente avaliado.

Definir critérios de sucesso

Primeiro, defina seus critérios básicos de sucesso exatos. Estabeleça requisitos altamente específicos para o comprimento total do vão e a altura livre. Determine com precisão suas expectativas máximas de tonelagem diária.

Você também deve definir claramente o ciclo de vida previsto do projeto. Esta é uma implantação temporária de desvio de três meses? Ou você está adquirindo um acessório estrutural permanente de 50 anos? Esses cronogramas determinam fortemente suas escolhas de materiais.

Lista de verificação de documentação do fornecedor

Em seguida, exija documentação técnica abrangente. Não aceite folhetos no lugar de dados de engenharia. Use esta lista de verificação precisa para verificar as capacidades reais do fornecedor:

1. Gráficos de capacidade de carga verificados que mapeiam especificamente cenários de tráfego dinâmico.

2. Relatórios de testes de materiais certificados (MTRs) para todos os componentes críticos de aço para suporte de carga.

3. Esquemas carimbados pelo Engenheiro Profissional (PE) comprovando a conformidade do código de linha de base.

4. Estudos de caso históricos mostrando implantações semelhantes em condições ambientais correspondentes.

Chamada para ação

Solicite às suas equipes de engenharia que agendem uma consulta técnica profunda hoje mesmo. Baixe folhas de especificações detalhadas diretamente de fornecedores transparentes e verificados. Envie seus parâmetros geológicos exclusivos para uma análise de caminho de carga totalmente personalizada antes de assumir qualquer compromisso final de compra.

Conclusão

Compreender as forças estruturais vai muito além de um simples exercício acadêmico. Continua a ser o quadro definitivo para a mitigação do risco físico no local. Esse conhecimento avançado garante um valor robusto a longo prazo para seus investimentos em infraestrutura. Você ganha confiança para resistir a propostas inadequadas de fornecedores.

Você deve fazer parceria exclusivamente com um fornecedor transparente e que prioriza a engenharia. Esta abordagem rigorosa garante que a solução escolhida resistirá de forma confiável a todas as forças pretendidas no local. Nunca comprometa os padrões de segurança física ao adquirir infraestrutura civil pesada.

Siga estas etapas práticas para proteger seu próximo projeto com sucesso:

• Audite seu local de implantação imediatamente para finalizar todas as expectativas de carga ambiental.

• Solicite cálculos de carga estrutural com carimbo PE de todos os fornecedores de licitação em sua lista.

• Priorize projetos modulares escalonáveis ​​se você antecipar que suas futuras capacidades de carga diária poderão aumentar.

• Verifique todos os relatórios de teste de materiais enviados de forma independente antes de autorizar qualquer fabricação de aço.

Perguntas frequentes

P: Como uma ponte de treliça distribui cargas pesadas?

R: A estrutura triangular atua como um sistema de distribuição de carga altamente eficiente. Quando veículos pesados ​​atravessam o convés, a estrutura transfere imediatamente esta tensão descendente. Ele empurra essas forças através das diagonais e cordas horizontais entrelaçadas. A estrutura geométrica converte o peso em tensão e compressão controláveis, canalizando-o com segurança para os pilares de concreto.

P: Qual é a capacidade máxima de carga de uma ponte de treliça Bailey?

R: A capacidade varia significativamente com base na configuração do painel projetado. Uma configuração básica de painel único lida com tráfego mais leve e temporário de pedestres ou veículos leves. Uma configuração Double-Double ou fortemente reforçada suporta grande tonelagem de carga comercial. O limite máximo de carga depende fortemente do comprimento total do vão não suportado e da estabilidade da base da fundação.

P: Como as forças ambientais afetam os cronogramas de manutenção das pontes?

R: Forças ambientais severas aceleram drasticamente o desgaste físico. O forte cisalhamento do vento e as constantes vibrações sísmicas afrouxam gradualmente as conexões aparafusadas ao longo do tempo. Você deve inspecionar regularmente todos os pinos de travamento e placas de junta quanto a fraturas ocultas por tensão de cisalhamento. Os cronogramas de manutenção preventiva devem levar em conta essas forças externas severas para evitar ferrugem nas juntas e fadiga precoce do material.
