Abrangendo vastos rios, vales profundos ou rodovias ativas com várias faixas representa um enorme obstáculo de engenharia. À medida que as distâncias de travessia aumentam, a tensão estrutural aumenta exponencialmente. O peso morto da própria ponte torna-se um grande obstáculo. Os decisores enfrentam um difícil ato de equilíbrio. Você deve pesar a capacidade de abrangência em relação aos crescentes orçamentos de materiais. A complexa logística de transporte e as futuras exigências de manutenção complicam ainda mais o quadro.

Selecionar o projeto estrutural errado pode atrapalhar seu orçamento. Também pode introduzir graves riscos de segurança ao longo do tempo. O design clássico de web aberta continua sendo uma solução dominante para cruzar lacunas de médio a longo prazo. Compreender a mecânica estrutural por trás de sua alta capacidade é crucial. Esse conhecimento ajuda você a avaliar a viabilidade em relação a alternativas de viga, arco ou suspensão.

Desconstruiremos os princípios básicos da engenharia aqui. Você aprenderá como essas estruturas atravessam distâncias significativas sem suportes intermediários. Também fornecemos uma estrutura de avaliação comercial. Engenheiros de projeto e equipes de compras podem usar este guia para navegar com confiança em projetos de infraestrutura de grande porte.

Principais conclusões

• As pontes treliçadas utilizam uma rede de triângulos interconectados para dissipar as forças de carga (tensão e compressão), minimizando o peso morto geral da estrutura e maximizando a capacidade do vão.

• A alta relação resistência-peso torna as treliças altamente econômicas para vãos médios a longos (normalmente de 50 a 300+ pés) em comparação com estruturas de viga sólida.

• Variações modulares, como a ponte de treliça bailey, oferecem implantação rápida e escalabilidade extrema para locais remotos ou de acesso restrito.

• Embora sejam eficientes em termos de materiais, os tomadores de decisão devem levar em conta os custos de manutenção vitalícios associados à inspeção de conexões de juntas complexas e áreas de superfície expostas.

A Engenharia Física Resolvendo Desafios de Carga de Longo Vão

Os engenheiros confiam consistentemente em formas geométricas específicas para conquistar vãos imensos. O triângulo constitui a base absoluta desta lógica estrutural. É o único polígono bidimensional que resiste inerentemente à deformação. Aplique forte pressão no topo de um quadrado e ele rapidamente se inclinará em um paralelogramo. Aplique a mesma pressão a um triângulo e ele travará firmemente no lugar. Os triângulos interconectados dentro da estrutura distribuem efetivamente cargas pesadas por todo o vão.

Esta geometria permite que a estrutura separe claramente as forças opostas. Quando veículos pesados ​​cruzam o convés, a ponte sofre intenso estresse. Os acordes superiores controlam a compressão. Eles se apertam firmemente sob a carga. Enquanto isso, os acordes inferiores controlam a tensão. Eles se separam, resistindo à força de flexão para baixo. Os membros diagonais da teia ficam entre esses acordes. Eles transferem eficientemente as forças de cisalhamento para longe do centro e em direção aos apoios das extremidades resistentes.

A redução da carga morta representa outra vantagem crítica da física. Vigas sólidas, conhecidas como pontes de viga, não escalam bem em grandes vãos. Eles adicionam grandes quantidades de aço pesado à medida que aumentam de comprimento. O design de “teia aberta” remove totalmente o material que não suporta carga. Ele remove a “gordura” desnecessária de uma viga sólida. O menor peso morto está diretamente correlacionado com maiores distâncias alcançáveis. Você pode atravessar rios largos com segurança sem construir cais caros no ponto médio.

A relação profundidade-vão ilustra perfeitamente esta eficiência. Os engenheiros podem aumentar a altura vertical ou profundidade da estrutura. Fazer isso aumenta exponencialmente a resistência à flexão. Chamamos isso de momento de inércia na engenharia estrutural. Uma estrutura mais alta combate agressivamente as forças de flexão. Surpreendentemente, o aumento desta altura não requer aumentos proporcionais na tonelagem de aço. Você ganha enorme rigidez estrutural por uma fração do custo do material.

Truss Bridge vs. Estruturas Alternativas: Estrutura de Avaliação

Os planejadores do projeto devem mapear os tipos de pontes de acordo com os requisitos específicos do local. Você precisa de critérios de sucesso claros antes de finalizar qualquer projeto. As equipes devem avaliar cuidadosamente as limitações de liberação, as condições ambientais e os limites orçamentários rigorosos. Os requisitos estéticos também desempenham um papel nos ambientes urbanos. Nenhum projeto de ponte resolve todos os problemas de engenharia.

As pontes de vigas são excelentes em cenários muito específicos. Eles funcionam melhor para vãos curtos e com pouca folga. As equipes de construção os constroem rapidamente usando vigas sólidas de aço ou concreto. No entanto, a sua principal vantagem desaparece em distâncias maiores. Eles se tornam proibitivamente pesados. O imenso material necessário torna-os demasiado caros para grandes travessias de rios.

No extremo oposto, encontramos pontes suspensas e estaiadas. Os engenheiros reservam esses titãs para extensões extremas que ultrapassam 300 metros ou mais. Eles são visualmente deslumbrantes e altamente capazes. No entanto, eles acarretam enormes custos iniciais de engenharia. Você também deve financiar enormes quantidades de materiais e fundações complexas de pontos de ancoragem. Eles complicam demais os projetos de média distância.

A estrutura da web aberta representa o meio-termo definitivo. Oferece a eficiência ideal de custo por pé para lacunas intermediárias. Freqüentemente, você encontrará locais onde cais de médio vão são completamente inviáveis. Águas profundas, correntes rápidas ou rodovias movimentadas impedem a colocação de cais. Nestes ambientes específicos, esta estrutura proporciona a robustez necessária sem estourar o orçamento.

Escalabilidade Modular: A Aplicação Bailey Truss Bridge

O mercado comercial oferece sistemas de treliças pré-fabricadas altamente eficientes. Essas variações modulares revolucionam a forma como os engenheiros lidam com locais difíceis. Eles ignoram o processo lento e tradicional de fabricação personalizada de cada viga de aço individual. Em vez disso, baseiam-se em princípios de design inteligentes e padronizados.

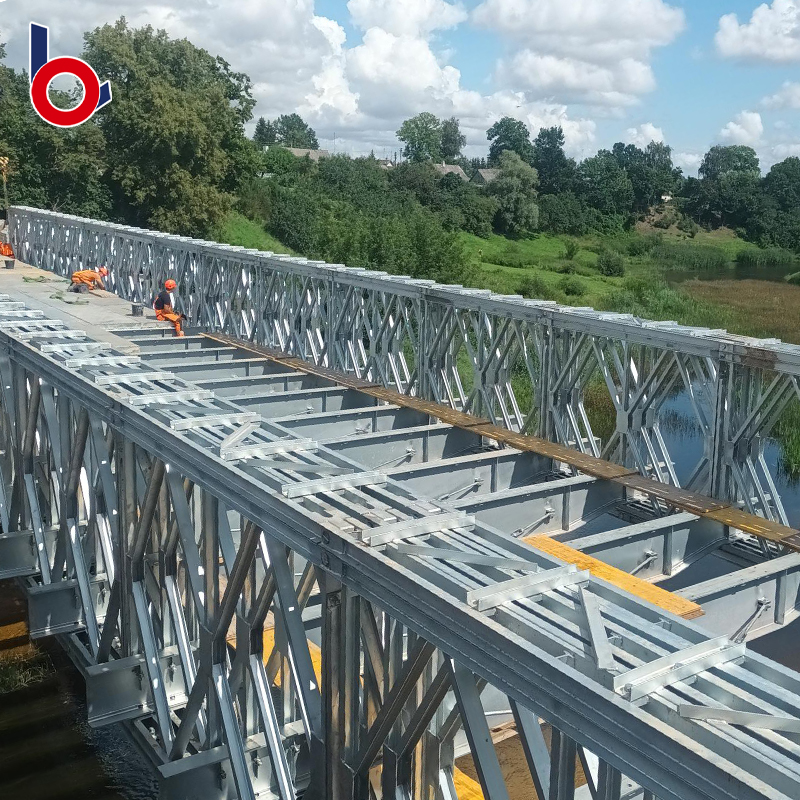

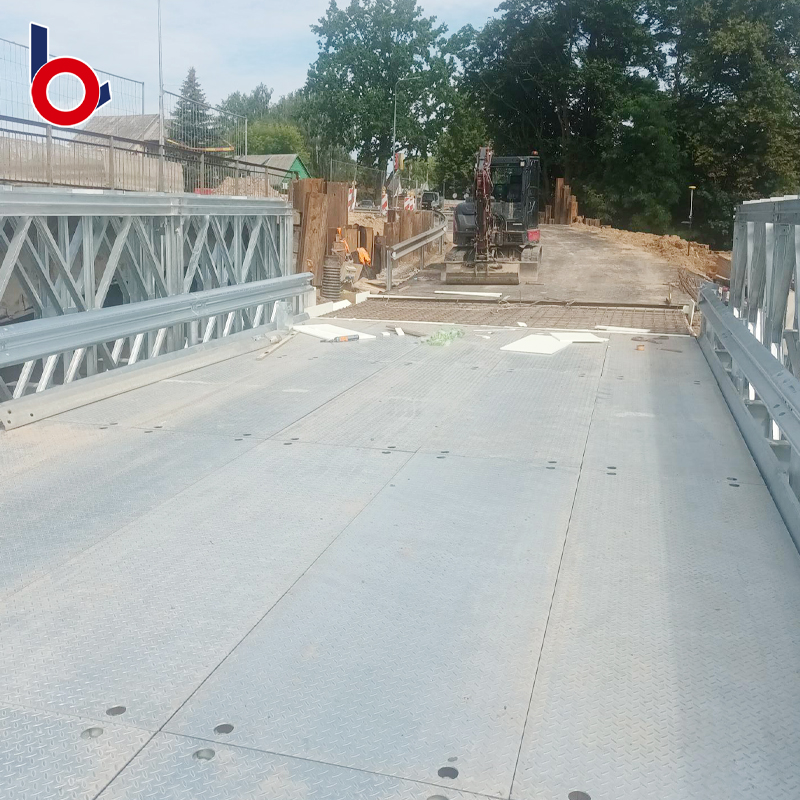

Um excelente exemplo desta vantagem operacional é a ponte treliçada Bailey . Esta solução projetada utiliza painéis de aço padronizados e intercambiáveis. As equipes fixam esses painéis para obter vãos impressionantemente grandes. Você elimina completamente a necessidade de equipamentos de levantamento pesado. O processo de montagem também elimina totalmente a soldagem complexa e demorada no local.

Os cenários de implantação desses sistemas modulares variam amplamente. Os planejadores freqüentemente os utilizam para alívio emergencial em desastres. Quando as inundações destroem as infra-estruturas rurais, as equipas podem implantar essas estruturas em poucos dias. Eles também servem perfeitamente como desvios temporários durante grandes reconstruções de rodovias. Além disso, os municípios utilizam-nos para estabelecer rapidamente infraestruturas seguras para peões e ciclistas. Muitas áreas remotas dependem até mesmo deles para acesso permanente a rodovias rurais.

A logística de transporte destaca outra enorme vantagem. A movimentação de vigas de aço maciças requer licenças de transporte especializadas e de grandes dimensões. Também requer estradas de acesso largas e altamente estáveis. Por outro lado, você pode transportar membros de treliça modulares desmontados em caminhões-plataforma padrão. Esta capacidade desbloqueia o acesso a terrenos altamente restritivos. Você pode entregar uma ponte de alta capacidade para regiões montanhosas íngremes ou florestas densas com relativa facilidade.

Dimensões de custo até resultado para planejadores de projetos

As equipes de compras devem analisar diversas dimensões de custos antes de aprovar um projeto. A eficiência inicial do material se destaca imediatamente. Você simplesmente precisa de significativamente menos tonelagem de aço por metro de vão. As vigas de chapa tradicionais consomem grandes quantidades de matéria-prima. Os projetos de rede aberta colocam o aço de maneira inteligente exatamente onde as forças o exigem. Esta eficiência reduz os orçamentos iniciais de aquisição.

Os métodos de fabricação e montagem também impactam o livro final. Os planejadores alcançam um controle de qualidade altamente previsível por meio de uma fabricação externa rigorosa. As configurações de fábrica permitem corte e perfuração precisos. Uma vez entregue, a montagem em campo aparafusada reduz bastante as horas de mão de obra especializada no local. Você não precisa pagar taxas premium para equipes estendidas de soldagem em campo.

Os planejadores de projetos devem avaliar os custos usando esta abordagem sequencial:

1. Linha de base do material: Calcule a tonelagem exata de aço necessária em comparação com uma alternativa de viga de placa sólida.

2. Estimativa de mão de obra: Compare o custo de uma simples montagem aparafusada em campo com os extensos requisitos de soldagem no local.

3. Logística de Transporte: Determine se a localização do local exige transporte especializado ou se plataformas planas padrão são suficientes.

4. Dimensionamento da Fundação: Avalie o tamanho e a profundidade necessários dos pilares de concreto com base no peso da superestrutura.

Os requisitos de fundação representam uma área enorme para economia de custos secundários. Superestruturas gerais mais leves reduzem diretamente a carga no solo. Você reduz significativamente a área útil necessária dos pilares de concreto. A capacidade de carga necessária da fundação diminui. Derramar menos concreto e cravar menos estacas se traduz em uma retenção orçamentária substancial.

Riscos de implementação e realidades de manutenção

Embora altamente eficientes, estas estruturas carregam realidades de implementação específicas. Você deve enfrentar esses riscos de frente durante a fase de planejamento. A complexidade da inspeção é uma preocupação primordial para o gerenciamento de longo prazo. O próprio design baseado em triângulos interligados cria centenas de juntas. Esses nós, placas de reforço e conexões aparafusadas requerem muita atenção.

As inspeções estruturais de rotina exigem muito tempo e experiência. Os inspetores devem examinar individualmente cada junta em busca de fraturas por tensão ou parafusos soltos. O alto volume dessas conexões aumenta os orçamentos básicos de manutenção.

Para gerenciar proativamente esses riscos de implementação, os engenheiros devem se concentrar em:

• Inspeções de nós: agendamento de testes visuais e ultrassônicos rigorosos e recorrentes em todas as placas de reforço de alta tensão.

• Manutenção do revestimento: Estabelecer um cronograma para retoques de pintura ou regalvanização para combater a exposição persistente à umidade.

• Verificações de redundância: Garantir que existam caminhos de carga secundários para que nenhuma falha de um único membro de tensão comprometa todo o vão.

• Monitoramento de Liberação: Confirmar regularmente que o recapeamento da estrada não reduz perigosamente os limites verticais de sobrecarga.

A corrosão apresenta outra batalha contínua. O design de web aberta aumenta naturalmente a área total de superfície exposta aos elementos ambientais. Chuva, neve e sal da estrada alcançam facilmente a intrincada estrutura de aço. Os engenheiros devem avaliar cuidadosamente as opções de acabamento. O aço resistente desenvolve uma pátina protetora contra ferrugem. O aço galvanizado oferece proteção resistente ao zinco. Acabamentos pintados proporcionam flexibilidade estética, mas requerem reaplicação frequente.

A sensibilidade à fadiga requer supervisão rigorosa da engenharia. Os membros de tensão sofrem carregamentos cíclicos constantes ao longo do tempo. Cada caminhão que passa estica e libera essas cordas inferiores. Os engenheiros devem garantir a conformidade rigorosa com os padrões modernos de redundância. Os códigos AASHTO locais determinam vários caminhos de carregamento. Isso evita falhas catastróficas em um único ponto se um membro enfraquecer. Finalmente, os planejadores devem abordar as restrições de liberação. Projetos aéreos, conhecidos como treliças, limitam fisicamente a folga vertical para o tráfego de veículos. Isso requer um planejamento antecipado de rotas muito cuidadoso.

Conclusão

A decisão sobre uma estrutura abrangente ditará o sucesso financeiro e operacional do seu projeto de infraestrutura. Uma ponte treliçada é estrutural e economicamente justificada para ambientes específicos. É excelente ao percorrer distâncias onde minimizar o peso morto é absolutamente crítico. Também se mostra inestimável quando a colocação de pilares intermediários no meio do vão é estrutural ou ambientalmente impossível.

Os engenheiros de projeto devem começar imediatamente com uma análise detalhada do local específico. Isto determina a altura exata necessária para resistir com segurança às forças de carga locais. Em seguida, as equipes devem consultar diretamente os fabricantes de estruturas pré-fabricadas. A modelagem antecipada dos custos básicos de material e transporte evita surpresas orçamentárias posteriores. Sempre certifique-se de que o design escolhido esteja estritamente alinhado com a AASHTO local ou requisitos de conformidade equivalentes. Ao aproveitar essa mecânica estrutural distinta, você pode preencher lacunas enormes com segurança e eficiência superior.

Perguntas frequentes

P: Qual é o vão médio de uma ponte de treliça?

R: A extensão média normalmente fica entre um "ponto ideal" de 50 pés a mais de 300 pés para construções padrão de veículos e pedestres. Embora variantes altamente projetadas possam abranger significativamente mais distâncias, esta faixa intermediária maximiza a relação resistência estrutural/peso. Isso as torna muito mais econômicas do que vigas sólidas pesadas ou alternativas de suspensão complexas.

P: Por que algumas partes de uma ponte treliçada são mais altas que outras?

R: Muitos designs apresentam profundidades variáveis, como perfis em corda ou camelback. Os engenheiros maximizam a altura estrutural exatamente no centro do vão. Esta área central experimenta os maiores momentos de flexão sob cargas pesadas. Aumentar a profundidade no meio proporciona máxima resistência à flexão sem desperdiçar aço extra perto dos suportes finais.

P: Como uma ponte de treliça tipo bailey difere de uma ponte de treliça padrão?

R: Uma versão padrão é normalmente uma estrutura estática de engenharia personalizada, permanentemente soldada ou aparafusada para um local específico. Um sistema bailey é uma estrutura portátil altamente modular e articulada por pinos. Utiliza painéis de aço padronizados e intercambiáveis. Isso permite uma implantação rápida, fácil transporte em plataforma plana e montagem rápida sem equipamento de elevação pesado.
