Os projectos de infra-estruturas, a ajuda humanitária e as operações militares enfrentam um desafio universal. Eles exigem soluções de travessia rápidas sem comprometer a segurança da carga. Atrasos no estabelecimento destas ligações críticas podem inviabilizar operações inteiras. As rotas de acesso bloqueadas afetam gravemente as cadeias de abastecimento e os tempos de resposta a emergências.

Escolher entre um sistema modular pré-projetado e uma estrutura permanente e personalizada cria um gargalo de decisão significativo. As equipes devem pesar compensações críticas. Isso inclui prazo de entrega, preparação pesada do local e previsibilidade financeira. Fazer a escolha errada muitas vezes leva a excessos orçamentários ou atrasos inaceitáveis ​​nos projetos.

Este guia avalia objetivamente ambos os sistemas estruturais. Compararemos a velocidade de implantação, os recursos de engenharia e os retornos do ciclo de vida. Você verá comparações diretas de realidades logísticas e limites de carga. Em última análise, esta análise ajuda as equipes de compras e engenharia a selecionar a solução certa para suas demandas específicas do local.

Principais conclusões

• Velocidade de implantação: O Compact 321 Bailey Bridge reduz significativamente o tempo de instalação de meses para dias, utilizando ferramentas manuais padrão e o mínimo de maquinário pesado.

• Pegada logística: Os componentes modulares do sistema 321 cabem em contêineres padrão, enquanto as pontes tradicionais exigem transporte especializado de grandes dimensões.

• Aplicação Estrutural: As estruturas de aço tradicionais permanecem superiores para redes rodoviárias permanentes, de múltiplas faixas e de longo vão, que exigem manutenção mínima.

• Risco Financeiro: As pontes pré-fabricadas oferecem um custo inicial altamente previsível com capacidade de reutilização, reduzindo o perfil de risco para infraestruturas temporárias ou de emergência.

Compreendendo as arquiteturas principais

A ponte compacta 321 Bailey

Os engenheiros definem este sistema como uma ponte de treliça pré-fabricada padronizada . Utiliza painéis de aço intercambiáveis ​​fixados e aparafusados. O design prioriza extrema modularidade. Os fabricantes pré-fabricam cada componente com tolerâncias exatas. Isso garante que as peças se encaixem perfeitamente no local. Você não precisa de habilidades especializadas de fabricação para conectá-los. Os componentes estruturais primários incluem painéis de aço soldados, travessas, longarinas e decks.

A verdadeira genialidade desta arquitetura reside na sua metodologia de lançamento. As equipes projetam essas unidades modulares para lançamento rápido em estilo cantilever. Eles empurram a ponte através da lacuna sem depender de cimbres temporários. Você constrói a ponte sobre rolos em um lado do rio. Um nariz de lançamento leve conduz a estrutura ao longo do vão. Assim que o nariz atinge a margem oposta, as equipes o removem e baixam a ponte principal sobre seus rolamentos. Este método minimiza o impacto ambiental no curso de água abaixo.

Estrutura de ponte de aço tradicional

Em contraste, uma personalizada estrutura de ponte de aço segue um caminho de projeto altamente específico do local. Esses projetos normalmente envolvem vigas de chapa pesada, vigas de caixa ou projetos complexos de treliça sob medida. Os engenheiros passam meses elaborando projetos específicos com base em dados geotécnicos localizados. Os fabricantes então constroem enormes seções de aço em ambientes de fábrica controlados. Estas estruturas priorizam a permanência a longo prazo e a integração estética nas paisagens urbanas.

Esta abordagem tradicional depende fortemente de uma extensa preparação do local. Os empreiteiros devem construir fundações profundas, como estacas cravadas ou grandes pilares de concreto. O local se torna uma enorme zona de construção. Os trabalhadores realizam extensas soldagens no local, fabricação personalizada e vazamento de concreto pesado. O processo requer suportes temporários construídos diretamente no leito do rio ou no fundo do vale. Esta complexidade estende inerentemente os prazos dos projetos e aumenta a vulnerabilidade a atrasos climáticos.

Velocidade de implantação e realidades logísticas

Transporte e acesso ao local

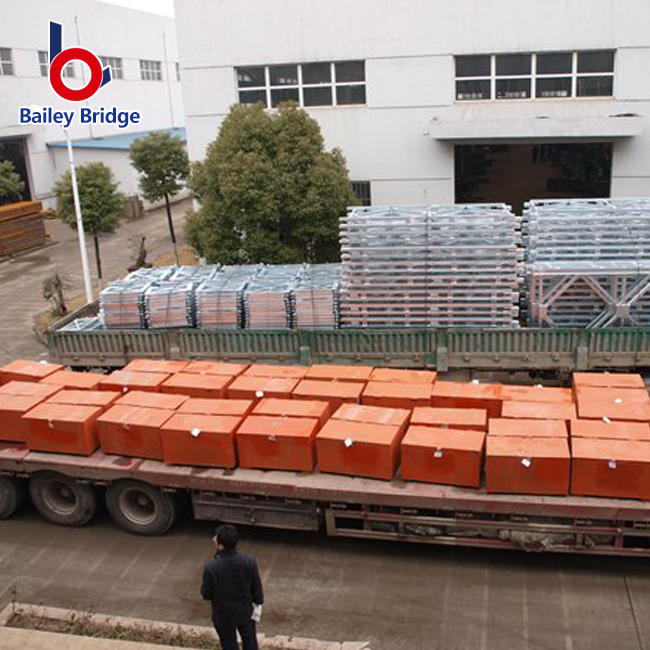

A logística dita a viabilidade de qualquer projeto de infraestrutura remota. O Compact 321 Bailey Bridge oferece vantagens distintas aqui. Os fabricantes padronizam todos os componentes para caberem em contêineres de carga padrão de 20 ou 40 pés. Você pode enviá-los globalmente por meio de frete comercial padrão. Eles viajam facilmente em estradas estreitas nas montanhas. Isto torna-os ideais para locais remotos e de acesso restrito, onde os veículos de transporte pesado simplesmente não podem circular.

As construções tradicionais enfrentam graves gargalos de transporte. Grandes vigas pré-fabricadas requerem licenças especializadas para cargas superdimensionadas. Transportá-los exige planos de rotas complexos. Freqüentemente, você precisa de escolta policial para navegar nas vias públicas. Além disso, o canteiro de obras exige estradas de acesso largas para acomodar caminhões-plataforma estendidos. Se um local estiver localizado em uma selva densa ou em um terreno montanhoso, a entrega de peças de aço tradicionais muitas vezes se torna impossível sem a construção de novas estradas.

Necessidades de montagem e equipamentos

O processo de montagem destaca claramente as diferenças entre essas duas metodologias. Podemos dividir o método de push-out cantilever em estágios distintos e gerenciáveis.

1. Layout do local: As equipes nivelam uma pequena área na margem de lançamento para colocar os roletes de montagem.

2. Fixação do painel: Os trabalhadores conectam manualmente os painéis de aço usando pinos resistentes. Eles os protegem com clipes de segurança.

3. Instalação do deck: As equipes colocam travessas e placas de aço do deck à medida que a ponte se estende para trás.

4. Lançamento Cantilever: Um veículo padrão ou guincho manual empurra a ponte para frente sobre os rolos.

5. Aterrissagem e Assentamento: As tripulações desmontam o nariz de lançamento e baixam o vão principal sobre rolamentos permanentes.

Uma equipe treinada, mas não especializada, executa facilmente esse processo. Eles usam ferramentas manuais padrão e meios básicos de elevação. Esta abordagem elimina totalmente a exigência estrita de guindastes pesados. Por outro lado, uma construção tradicional exige guindastes para elevação pesada. Requer equipes de soldagem especializadas. Os empreiteiros devem erguer extensos andaimes e cimbres. A maquinaria pesada domina o local, aumentando os custos de combustível e a complexidade logística.

Prazo de entrega para operação

Os gerentes de projeto devem avaliar cuidadosamente o cronograma desde a aquisição até o tráfego ativo. Os sistemas modulares operam em uma programação altamente compactada. Como as peças ficam em estoque, os fornecedores podem enviá-las imediatamente. Um cronograma entre aquisição e tráfego geralmente dura apenas algumas semanas. A montagem física freqüentemente leva apenas alguns dias. As compilações personalizadas seguem um cronograma de vários meses ou mesmo de vários anos. Aprovações de engenharia, fabricação personalizada e fases complexas de montagem exigem imensos investimentos de tempo.

Métricas de comparação de implantação

Capacidade de carga, limites de vão e restrições de engenharia

Limites de desempenho

Um equívoco comum assume que a rápida implantação sacrifica a capacidade estrutural. No entanto, a ponte modular suporta cargas rodoviárias padrão sem esforço. Os engenheiros configuram os painéis em diferentes treliças. Eles usam linhas simples, duplas ou triplas. Eles também podem empilhá-los em vários níveis. Essa flexibilidade permite que a estrutura suporte veículos de emergência, caminhões comerciais pesados ​​e máquinas sobre esteiras. Normalmente, esses sistemas alcançam desempenho robusto até limites de amplitude específicos. Um único vão geralmente atinge no máximo cerca de 60 a 65 metros antes de exigir suportes intermediários.

Devemos esclarecer quando uma abordagem personalizada permanente se torna estritamente obrigatória. Os sistemas modulares têm limites. Se o seu projeto determinar vãos superiores a 70 metros sem pilares intermediários, você deverá optar por vigas de placas personalizadas ou projetos de suspensão. Cargas cíclicas pesadas e contínuas ao longo de várias décadas também favorecem uma estrutura permanente. Os requisitos de rodovias com múltiplas faixas, onde as pontes devem abranger de quatro a seis faixas de largura, exigem universalmente engenharia personalizada.

Conformidade e Padrões

Ambas as opções exigem adesão estrita aos padrões internacionais de engenharia. Nos Estados Unidos, os projetos normalmente seguem as diretrizes da AASHTO (Associação Americana de Oficiais de Rodovias e Transportes Estaduais). A FHWA também fornece diretrizes específicas para pontes de aço pré-fabricadas. As pontes modulares cumprem integralmente essas rigorosas classificações de carga. Eles passam por testes físicos exaustivos para verificar os limites de cisalhamento e flexão.

No entanto, os comportamentos de engenharia diferem no trânsito. Embora os sistemas modulares se mostrem altamente resilientes, as suas características de deflexão variam. Uma estrutura fixada e aparafusada exibe naturalmente um pouco mais de deflexão vertical e movimento do que uma viga contínua totalmente soldada. As características da fadiga também diferem. A tensão cíclica nos pinos de aço requer cálculos de engenharia diferentes em comparação com a tensão nas juntas soldadas de vigas. Os engenheiros consideram essas variáveis ​​na classe de carga escolhida e na configuração do painel.

Risco Financeiro e Ciclo de Vida do Projeto

Custos iniciais vs. custos ocultos

A previsibilidade financeira orienta muitas decisões de aquisição. A ponte modular oferece previsibilidade extremamente alta. Os custos dos materiais permanecem fixos porque os componentes são produzidos em massa e prontos para uso. O fabricante fornece uma cotação precisa com base nos requisitos de vão e carga. Além disso, os custos de mão de obra e equipamentos diminuem drasticamente. Você não paga aluguel de guindastes por um mês ou equipes especializadas de soldagem com altos salários. Atrasos climáticos raramente inflacionam o orçamento porque a montagem acontece muito rapidamente.

As construções tradicionais introduzem maior variabilidade. A engenharia personalizada exige taxas de consultoria iniciais significativas. Horas de trabalho estendidas esticam o orçamento. Sequências de ereção complexas frequentemente enfrentam atrasos climáticos. Se fortes chuvas inundarem o local, os trabalhos de fundação serão interrompidos imediatamente. Cada dia de atraso acrescenta enormes custos de aluguel e mão de obra. Essas variáveis ​​ocultas frequentemente levam os projetos personalizados além de suas estimativas financeiras iniciais.

Reutilização de ativos e ROI

Empreiteiros e agências governamentais veem cada vez mais as estruturas modulares como ativos comerciais. Eles fornecem excelente retorno contínuo do investimento. Terminado um desvio temporário ou fase de emergência, as equipes desmontam a ponte. Eles embalam os painéis de volta em contêineres. Eles os armazenam em depósitos locais. Quando ocorre o próximo projeto ou desastre natural, eles redistribuem exatamente o mesmo ativo. Esta capacidade de reutilização transforma completamente o modelo de despesas de capital das equipas de infraestrutura.

Enquadramos as pontes tradicionais de forma diferente. Eles representam custos irrecuperáveis ​​únicos e específicos do local. Você projeta uma ponte em viga para um perfil de vale específico. Você não pode movê-lo mais tarde. No entanto, este custo irrecuperável garante um ativo permanente altamente durável. Uma estrutura personalizada adequadamente mantida atinge rotineiramente uma vida útil de projeto de 75 a 100 anos. Integra-se à malha rodoviária permanente, oferecendo décadas de serviço ininterrupto.

Requisitos de manutenção

Toda infraestrutura de aço exige manutenção de rotina. As equipes devem monitorar a integridade mecânica dos sistemas modulares. As melhores práticas para sistemas fixados e aparafusados ​​incluem:

• Programar verificações regulares de torque em todos os parafusos estruturais primários.

• Inspecionar pinos do painel e clipes de segurança quanto a desgaste após eventos pesados.

• Monitoramento da camada de galvanização anticorrosiva quanto a arranhões ou degradação ambiental.

• Limpeza de detritos dos rolamentos de assentamento e mecanismos de rolos.

As estruturas soldadas tradicionais geralmente apresentam menor manutenção mecânica de rotina. Você não precisa verificar milhares de parafusos. No entanto, eles exigem ciclos de repintura extensos e caros para evitar ferrugem. As inspeções concentram-se fortemente na fadiga da solda, lascamento do convés e desgaste da fundação. Embora as verificações de rotina possam ser menos frequentes, as grandes reabilitações em estruturas permanentes envolvem enormes esforços de engenharia e encerramentos de faixas.

Riscos de implementação e lógica de seleção

Quando especificar o Compact 321 Bailey Bridge

Certos perfis de projeto alinham-se perfeitamente com a implantação modular. Você deve especificar este sistema ao enfrentar prazos urgentes. As equipes de recuperação de desastres contam com eles depois que as enchentes destruíram vãos de concreto. As operações de ponte militar os utilizam para o rápido avanço das tropas. Os empreiteiros civis frequentemente os utilizam para criar desvios temporários. Isso mantém o fluxo do tráfego durante as principais melhorias nas rodovias.

Locais remotos favorecem fortemente a logística modular. Se um local proibir o acesso de máquinas pesadas, o transporte em contêineres resolve o problema imediatamente. Além disso, os projetos que exigem travessias semipermanentes para operações de mineração ou exploração madeireira beneficiam muito. Você pode desmontar a ponte e realocá-la assim que o local de extração for fechado.

Quando manter uma abordagem tradicional

Deve-se manter uma abordagem tradicional para infra-estruturas urbanas permanentes. O planejamento urbano muitas vezes requer uma estética arquitetônica específica que as treliças padrão não podem fornecer. Rotas de tráfego com múltiplas faixas, alta velocidade e alto volume exigem sistemas de decks contínuos e suaves. Vãos livres ultralongos sobre as principais vias navegáveis ​​ou canais de navegação profundos exigem universalmente projetos personalizados de suspensão, estaiados ou vigas contínuas. Uma construção tradicional continua sendo o padrão ouro para esses ambientes permanentes e de alto perfil.

Ações da próxima etapa

As equipes de compras devem coletar dados específicos antes de solicitar cotações de fornecedores. A precisão desde o início elimina atrasos na revisão. Primeiro, defina a largura exata da lacuna livre. Meça de banco estável para banco estável. Segundo, determine a classe de carga máxima esperada. A ponte transportará carros de passageiros padrão ou será atravessada por caminhões basculantes de mineração de 80 toneladas? Finalmente, teste a capacidade de suporte do solo em ambas as margens. Mesmo uma superestrutura leve requer um solo estável para suportar as placas de apoio. Reúna essas três métricas antes de entrar em contato com engenheiros estruturais para uma avaliação preliminar do local.

Conclusão

• A escolha principal depende inteiramente da permanência do requisito e da urgência da implantação.

• Os sistemas modulares reduzem drasticamente o espaço logístico, permitindo uma instalação rápida em ambientes restritivos sem guindastes pesados.

• O Compact 321 Bailey Bridge é a escolha definitiva para implantação rápida, alta capacidade de reutilização e previsibilidade de orçamento.

• Construções tradicionais personalizadas continuam sendo o padrão necessário para vãos permanentes, de alto volume e com múltiplas faixas, com demandas arquitetônicas.

• Etapa de ação: Consulte engenheiros estruturais especializados sobre o comprimento específico do vão, classe de carga e dados do solo para garantir uma avaliação preliminar precisa do local e configuração da ponte.

Perguntas frequentes

P: Qual é o vão máximo de uma ponte Compact 321 Bailey sem suportes intermediários?

R: O limite padrão normalmente atinge cerca de 60 a 65 metros para um único vão. Isto depende muito da classe de carga escolhida e da configuração do painel. Vãos mais longos requerem treliças de múltiplas fileiras mais pesadas, o que aumenta o peso morto. Para vãos que excedam este limite, os engenheiros devem projetar pilares intermediários para suportar configurações contínuas de pontes com vários vãos.

P: Uma ponte treliçada pré-fabricada pode suportar cargas extremamente pesadas, como tanques ou equipamentos pesados ​​de mineração?

R: Sim. Os engenheiros alcançam capacidades de carga extremas usando configurações de painéis multifilares e multicamadas. Ao colocar até três fileiras de painéis lado a lado e empilhá-los em dois ou três andares de altura, a capacidade de cisalhamento e flexão aumenta drasticamente. No entanto, aumentar a classificação de carga reduz significativamente o comprimento máximo seguro do vão.

P: Como o 321 Bailey Bridge se compara ao sistema HD200?

R: O sistema HD200 geralmente utiliza dimensões de painel maiores e oferece maior capacidade de cisalhamento. Isto o torna adequado para cargas mais pesadas em vãos mais longos. O sistema 321 é normalmente mais leve. Seus componentes menores tornam sua implantação mais rápida manualmente ou com o mínimo de maquinário. A escolha depende da capacidade necessária versus portabilidade manual.

P: As pontes modulares de aço são estritamente temporárias?

R: Não. Embora sejam altamente favorecidos para desvios temporários, eles servem perfeitamente como infraestrutura permanente. Os fabricantes tratam o aço com galvanização por imersão a quente para serviços pesados. Com manutenção de rotina, verificações de torque e prevenção básica contra ferrugem, essas estruturas pré-projetadas fornecem facilmente um serviço resiliente e seguro por várias décadas.
