O projeto estrutural de uma ponte determina, em última análise, seu sucesso ou fracasso. Essas estruturas maciças servem como alicerces da engenharia civil moderna. Eles ganham imenso respeito ao oferecer relações carga/peso incrivelmente altas. Também valorizamos sua eficiência estrutural incomparável. Durante séculos, estas maravilhas geométricas ligaram comunidades remotas e permitiram o transporte pesado em terrenos intransitáveis.

Para gerentes de projeto, engenheiros civis e planejadores municipais, é vital selecionar a estrutura de projeto correta. A estrutura escolhida determina diretamente as despesas operacionais e de capital de longo prazo. Afeta estritamente a conformidade com a segurança e os prazos de construção complexos. Uma configuração deficiente pode inflacionar fortemente os orçamentos e atrasar gravemente a implementação de infraestruturas críticas.

Nosso objetivo é quebrar os princípios mecânicos específicos que criam essa imensa força. Traduziremos a física básica em critérios de avaliação de projetos altamente verificáveis. Você aprenderá como as estruturas geométricas maximizam a capacidade de carga. Por fim, você descobrirá como selecionar a configuração exata do projeto para atender aos seus requisitos de carga dinâmica.

Principais conclusões

• A triangulação distribui tensões: a estrutura geométrica converte momentos fletores em forças gerenciáveis ​​de tensão e compressão, maximizando a capacidade de carga com o mínimo de material.

• O projeto determina a aplicação: as variações de Warren, Pratt e Howe oferecem vantagens específicas para diferentes comprimentos de vão e requisitos de carga dinâmica.

• A modularidade acelera a implementação: Componentes padronizados (por exemplo, a ponte de treliça Bailey) reduzem drasticamente o tempo de montagem no local e os custos de mão de obra.

• A manutenção é a principal compensação: embora altamente durável, a intrincada rede de juntas exige inspeção rigorosa e contínua quanto à corrosão e fadiga.

1. A mecânica central: por que a estrutura Truss tem desempenho superior

Compreender a engenharia estrutural requer observar atentamente a geometria simples. A física da triangulação forma a espinha dorsal absoluta dessas estruturas. Se você aplicar pressão a um quadrado, ele rapidamente se distorcerá em um paralelogramo. Os ângulos mudam facilmente sob estresse. Um triângulo se comporta de maneira diferente. Você não pode distorcer um triângulo sem alterar fisicamente o comprimento de seus lados. Esta realidade geométrica torna os triângulos inerentemente rígidos e altamente estáveis.

Uma bem projetada ponte treliçada depende dessa rigidez exata para lidar com pesos extremos. Ele gerencia as forças recebidas dividindo-as ativamente em duas categorias distintas: tensão e compressão.

1. Forças de compressão: Essas forças unem os materiais. Num vão típico, o peso do tráfego empurra para baixo, fazendo com que as cordas superiores se comprimam.

2. Forças de tensão: Essas forças separam os materiais. À medida que o topo se junta, os acordes inferiores se esticam para fora, absorvendo a tensão.

Esta dispersão inteligente evita pontos fracos localizados. As forças axiais viajam suavemente pelas cordas superior e inferior. Como resultado direto, a estrutura suporta cargas dinâmicas massivas. Trens pesados ​​de carga e veículos de trânsito comercial podem cruzar com segurança sem causar empenamento estrutural. A carga se espalha por vários triângulos interligados, em vez de se concentrar em um ponto.

Além disso, este design oferece uma incrível relação resistência-peso. Devemos discutir a vantagem económica do espaço vazio. Pontes de vigas sólidas requerem grandes quantidades de matéria-prima pesada. As teias geométricas colocam o aço apenas onde as forças ativas assim o exigem. Ao aproveitar o espaço vazio, essas estruturas alcançam grande resistência usando significativamente menos matéria-prima.

2. Categorias de soluções: avaliando projetos de pontes treliçadas padrão

Os engenheiros não usam uma única configuração universal para cada projeto. Diferentes vãos e tipos de carga exigem layouts geométricos distintos. Nós os classificamos em diversas categorias de soluções comuns. Cada layout oferece vantagens distintas.

A configuração Pratt apresenta barras verticais atuando em compressão e barras diagonais atuando em tração. Como o aço lida melhor com a tensão do que com a compressão, os membros de tensão diagonal podem ser mais finos e leves. Esta configuração específica se mostra altamente econômica para vãos de até 250 pés. Utiliza menos aço em geral, tornando-o economicamente atraente para travessias de médio alcance.

A configuração Warren utiliza triângulos equiláteros. Possui diagonais alternadas de tensão e compressão. Este layout é excelente no manuseio de cargas pesadas e equilibradas. Também simplifica dramaticamente a fabricação. Como os membros mantêm o dimensionamento uniforme, os fabricantes podem produzi-los mais rapidamente. Essa uniformidade acelera todo o processo da cadeia de suprimentos.

A configuração Howe adota uma abordagem ligeiramente diferente. Suas diagonais estão voltadas para a direção oposta do design da Pratt. Aqui, os membros diagonais operam sob compressão enquanto os membros verticais suportam a tensão. Historicamente, os construtores usaram esse layout para estruturas híbridas de madeira e ferro. Hoje, os engenheiros preferem-no em aplicações ferroviárias específicas para serviços pesados. Funciona excepcionalmente bem quando a resistência à compressão localizada tem prioridade máxima.

Você deve avaliar suas opções cuidadosamente. Oriente sua decisão combinando a carga dinâmica esperada com a configuração geométrica correta. O tráfego de veículos, as passarelas de pedestres e as linhas ferroviárias pesadas exercem forças diferentes.

Comparação de configuração de projeto

3. Economia dos Materiais e Vida Estrutural

A infraestrutura moderna depende fortemente da metalurgia avançada. O aço continua sendo o padrão indiscutível para essas estruturas. Ele oferece um equilíbrio ideal entre resistência ao escoamento, resiliência à tração e retorno do investimento durante o ciclo de vida. No entanto, você deve escolher o tipo certo de aço.

• Aço Carbono: Oferece excelente resistência básica e preço acessível. No entanto, requer pintura regular e tratamentos de superfície para evitar ferrugem.

• Aço resistente: Forma uma pátina natural e protetora contra ferrugem ao longo do tempo. Esta camada veda o aço interno contra corrosão adicional. Custa mais antecipadamente, mas reduz drasticamente os orçamentos de manutenção a longo prazo.

Além da matéria-prima, a pré-fabricação oferece enormes vantagens. Os componentes modernos passam por soldagem e corte controlados pela fábrica. Este ambiente controlado reduz o erro humano no local. Também garante conformidade absoluta com tolerâncias estruturais estritas, como as exigidas pelos padrões AASHTO. Quando os componentes chegam ao local, eles se encaixam perfeitamente.

No entanto, você deve enfrentar a realidade da implementação. O transporte de cordas de aço pré-fabricadas grandes apresenta desafios logísticos. Locais remotos ou locais de construção urbana fortemente restritos dificultam a entrega. Os planejadores devem mapear cuidadosamente as rotas de trânsito. Eles devem garantir que grandes caminhões-plataforma possam fazer curvas fechadas e subidas íngremes para chegar à zona de implantação.

4. Bailey Truss Bridge: implantação rápida e escalabilidade

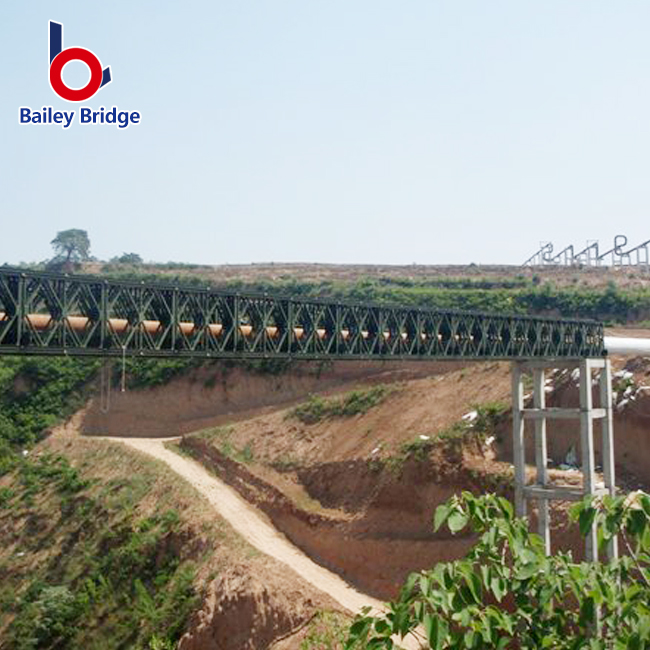

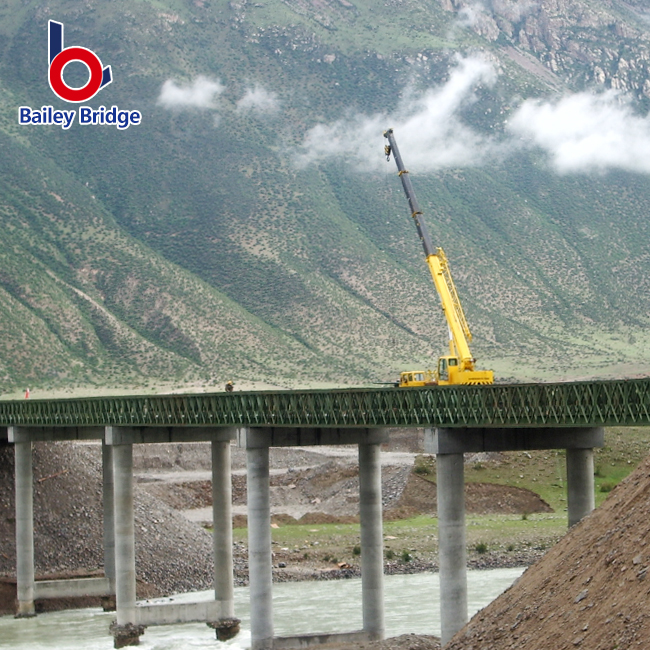

Quando o tempo e a acessibilidade representam desafios graves, os engenheiros recorrem a projetos modulares específicos. Uma padronizada ponte de treliça oferece flexibilidade notável. Originalmente desenvolvido para uso militar durante a Segunda Guerra Mundial, este design modular pré-projetado revolucionou a rápida implantação de infraestrutura.

Hoje, este sistema modular atende a diversas aplicações comerciais importantes. Os municípios dependem deles para a substituição emergencial de infraestruturas após inundações ou terramotos. As empresas de construção utilizam-nos para criar estradas de acesso temporárias sobre os rios. As regiões em desenvolvimento utilizam-nos fortemente em projectos de desenvolvimento rural onde a maquinaria pesada não consegue chegar.

Ao avaliar este sistema modular, você deve considerar duas dimensões críticas:

• Escalabilidade: você pode conectar facilmente componentes padronizados para aumentar a amplitude geral. Você também pode empilhar os painéis lado a lado ou verticalmente para aumentar a capacidade de carga. Você consegue isso sem precisar de reengenharia personalizada.

• Eficiência de mão de obra: Os trabalhadores podem montar essas seções modulares usando ferramentas manuais padrão. As tripulações podem lançar o vão completo sobre uma lacuna usando um método cantilever. Isto elimina a necessidade de guindastes pesados, enormes e caros. Esta abordagem reduz drasticamente os gastos operacionais de instalação.

5. Avaliação dos riscos do projeto e compensações de manutenção

Nenhum projeto estrutural existe sem compromissos inerentes. Devemos abordar essas estruturas com confiabilidade e transparência. Compreender os “contras” garante um melhor planejamento a longo prazo.

A principal desvantagem é a complexidade conjunta. Essas estruturas apresentam um volume notavelmente alto de placas de reforço, parafusos de alta resistência e soldas complexas. Cada ponto de conexão cria uma vulnerabilidade potencial. Eles servem como locais privilegiados para corrosão localizada e trincas microscópicas por fadiga. Água e detritos muitas vezes ficam presos nessas interseções estreitas.

Devido a esta complexidade, as despesas gerais de manutenção permanecem elevadas. A estrutura requer inspeções visuais intensivas e rotineiras. Os inspetores devem usar frequentemente equipamentos de teste ultrassônicos para detectar fadiga estrutural oculta. A pintura e a prevenção da ferrugem também são altamente trabalhosas devido à enorme área de superfície multiangular.

Além disso, os requisitos de espaço representam um desafio único. O reforço aéreo e as estruturas laterais podem limitar estritamente a folga. Cargas comerciais superdimensionadas podem ter dificuldade para passar, enquanto pontes de plataforma plana oferecem espaço vertical ilimitado.

Para combater esses riscos, os engenheiros empregam estratégias de mitigação específicas. É altamente recomendável especificar o uso de aço resistente a intempéries para novos projetos. A pátina protetora contra ferrugem elimina a necessidade de repintura cíclica. Alternativamente, a aplicação de galvanização por imersão a quente em componentes de aço cria uma barreira de zinco durável. Ambas as estratégias reduzem com sucesso as intervenções de manutenção ao longo da vida e mantêm as operações funcionando sem problemas.

6. Próximas etapas de aquisição: especificando a estrutura correta

Passar da teoria da engenharia para a aquisição ativa requer uma abordagem estruturada. Escolher o fornecedor errado ou perder uma especificação importante pode atrapalhar seu cronograma. Siga uma lógica estrita de seleção para garantir o melhor resultado possível.

1. Etapa 1: Defina imediatamente o vão necessário e a classificação de carga máxima. Entenda se você está apoiando o tráfego de pedestres ou caminhões pesados ​​de madeira comercial.

2. Etapa 2: Avalie a acessibilidade do seu site. Determine se estradas de acesso estreitas exigem uma solução altamente modular e montada manualmente em vez de cordas pré-fabricadas padrão em grande escala.

3. Etapa 3: Calcular as expectativas do orçamento do ciclo de vida. Considere um cronograma de manutenção realista de 50 a 75 anos. Considere o trabalho de inspeção, possíveis esforços de recobrimento e substituições de juntas ao longo das décadas.

Depois de definir suas necessidades exatas, aplique critérios rígidos de seleção de fornecedores. Procure um fabricante de pontes que possua certificações reconhecidas do setor, como uma certificação AISC. Priorize fornecedores que ofereçam suporte de engenharia interno robusto. Por fim, verifique se eles possuem um histórico comprovado de cumprimento estrito dos códigos estruturais locais específicos e das regulamentações ambientais.

Conclusão

Um projeto de infraestrutura bem-sucedido depende de princípios mecânicos comprovados. A verdadeira força de uma estrutura geométrica depende da distribuição matemática e previsível da força. A triangulação gerencia efetivamente a tensão e a compressão, resultando em uma eficiência de material verdadeiramente incomparável. Essa eficiência mantém os projetos viáveis, seguros e altamente duráveis.

Para projetos que exigem altas capacidades de carga, montagem modular rápida ou vãos médios econômicos, as estruturas geométricas de aço continuam sendo um investimento estrutural e financeiramente sólido. Eles superam duras barreiras geográficas, ao mesmo tempo que minimizam o desperdício de matérias-primas.

Tome medidas hoje para proteger seus objetivos de infraestrutura. Consulte uma empresa de engenharia estrutural ou um fabricante de aço certificado. Solicite uma análise de carga específica do local e uma estimativa abrangente de materiais para avançar com seu próximo projeto crítico.

Perguntas frequentes

P: Qual é o vão máximo de uma ponte de treliça de aço padrão?

R: Essas estruturas normalmente permanecem altamente econômicas para vãos entre 50 e 300 pés. No entanto, os engenheiros podem projetar configurações contínuas capazes de abranger significativamente mais. A distância final depende fortemente de requisitos específicos de engenharia e restrições ambientais.

P: As pontes treliçadas Bailey são adequadas para instalações permanentes?

R: Sim. Embora a indústria os conheça amplamente para uso temporário ou emergencial, eles oferecem excelente longevidade. Sistemas modulares devidamente mantidos, revestidos e inspecionados podem facilmente servir como infraestrutura permanente e altamente confiável por muitas décadas.

P: Como uma ponte de treliça lida com ventos fortes e atividades sísmicas?

R: O desenho geométrico de teia aberta permite que ventos fortes passem diretamente pela estrutura. Isto reduz significativamente o arrasto aerodinâmico perigoso. Além disso, a triangulação inerentemente rígida resiste ativamente à flambagem torcional lateral durante eventos sísmicos imprevisíveis.

P: Por que algumas pontes treliçadas possuem estruturas aéreas e outras não?

R: As "treliças passantes" fornecem suporte aéreo essencial para suportar com segurança vãos mais longos ou cargas dinâmicas excepcionalmente pesadas. Por outro lado, as “treliças de convés” colocam a estrutura geométrica de suporte inteiramente abaixo da estrada. Esta colocação mais baixa permite uma folga vertical ilimitada para veículos comerciais altos.
