A estabilidade da ponte transcende os livros básicos de física. Para os desenvolvedores de infraestrutura, ele determina diretamente as classificações de carga, molda os cronogramas de manutenção e determina a viabilidade geral do projeto. Uma estrutura mal selecionada corre o risco de atrasos dispendiosos e graves riscos de segurança. A estabilidade intrínseca de uma ponte treliçada decorre de sua dependência geométrica de triângulos para distribuir forças. Esta geometria única torna-o incrivelmente eficiente na maximização da capacidade de carga e, ao mesmo tempo, minimiza significativamente o peso do material.

A compreensão dessas forças mecânicas conecta o projeto estrutural diretamente às decisões de aquisição. Você descobrirá como esse conhecimento ajuda os gerentes de projeto a escolher a configuração de ponte correta para seu local, orçamento e cronograma. Exploraremos a mecânica central, avaliaremos as capacidades de carga e examinaremos as configurações modulares padrão. Por fim, você aprenderá como navegar pelas realidades de implementação e selecionar a solução ideal para sua próxima implementação de infraestrutura.

Principais conclusões

• Rigidez geométrica: A triangulação converte efetivamente cargas verticais em forças axiais (tensão e compressão), evitando flexão estrutural.

• Alta relação resistência-peso: O projeto requer menos matéria-prima para atingir altas classificações de carga, reduzindo diretamente os custos de aquisição e fundação.

• Versatilidade modular: configurações como a ponte treliçada Bailey oferecem componentes pré-fabricados padronizados que reduzem drasticamente os prazos de implantação.

• Considerações sobre manutenção: O elevado número de juntas e conexões exige inspeções rigorosas e programadas para detectar corrosão localizada e fadiga do material.

A mecânica central: como a triangulação impulsiona a estabilidade

Você não pode distorcer um triângulo sem alterar o comprimento de seus lados. Ao contrário dos quadrados ou retângulos, os triângulos possuem rigidez geométrica intrínseca. Se você empurrar o canto de um quadrado, ele facilmente se transformará em um paralelogramo. Para colapsar um triângulo, você deve esmagar ou quebrar fisicamente seus membros estruturais constituintes. Esta realidade física constitui a base fundamental da engenharia de treliças.

Esta estrutura é excelente no gerenciamento de distribuição complexa de forças. Quando o tráfego comercial atravessa um vão, ele aplica uma carga dinâmica. Os próprios membros de aço criam uma carga permanente constante. A rede estrutural canaliza essas forças descendentes ao longo de caminhos lineares retos. Os engenheiros chamam isso de forças axiais. Alguns membros se esticam para fora. Eles experimentam tensão. Outros membros empurram-se uns contra os outros. Eles experimentam compressão.

Ao canalizar a tensão em pura tensão e compressão, eliminamos com sucesso momentos de flexão severos. As vigas tradicionais suportam o peso por flexão, o que concentra a tensão maciça perto do centro do vão. Como as forças permanecem axiais em uma estrutura triangular, os membros individuais de aço não dobram significativamente. Eles simplesmente puxam ou empurram ao longo do seu eixo primário. Esta mudança comportamental reduz drasticamente o risco de falha catastrófica no meio do vão. Ele mantém todo o sistema estrutural previsível sob forte estresse.

Avaliando a capacidade de carga e as restrições de vão ideal

Os gerentes de projeto devem definir critérios de sucesso claros antes de selecionar um projeto. Você deve saber exatamente onde as estruturas triangulares superam as alternativas tradicionais de vigas ou suspensão. Travessias rurais curtas baseiam-se frequentemente em vigas de aço básicas. Enormes rodovias sobre a água exigem cabos de suspensão complexos. O vão intermediário representa o território ideal para a engenharia triangulada.

As faixas de vão ideais geralmente ficam entre 50 e 300 pés para vãos simples. Projetos contínuos podem se estender muito mais apoiando-se em pilares intermediários. Os engenheiros estruturais preferem esta gama porque oferece o maior retorno sobre o investimento em materiais. Você alcança rigidez máxima sem pagar por massa de aço desnecessária.

Gráfico de Desempenho Estrutural

A eficiência de carga viva versus carga morta impulsiona o verdadeiro valor comercial dessas estruturas. A superestrutura permanece inerentemente leve. Por pesar menos, não gasta a sua própria capacidade estrutural apenas para se sustentar. Isso permite uma porcentagem muito maior da capacidade total para suportar cargas operacionais ativas. Você pode movimentar máquinas mais pesadas, tráfego comercial mais denso e cargas maiores pela mesma lacuna. Essa eficiência é crítica para operações madeireiras, locais de mineração e desvios industriais pesados.

Categorias de soluções: configurações comuns de treliça

Os engenheiros desenvolveram várias configurações padrão ao longo do último século. Os designs Pratt, Warren e Howe continuam sendo os mais proeminentes. Eles manipulam alinhamentos diagonais para otimizar usos de materiais específicos ou centros de carga.

O layout Pratt apresenta membros diagonais inclinados em direção ao centro do vão. Este alinhamento coloca as peças diagonais mais longas em tensão e as peças verticais mais curtas em compressão. Otimiza lindamente o uso do aço. O layout Howe inverte essa abordagem. Suas diagonais se afastam do centro. Isso coloca as diagonais em compressão, tornando-o historicamente ideal para construções pesadas em madeira. O layout Warren usa triângulos equiláteros alternados. Ele lida bem com tensão e compressão, tornando-o altamente versátil para a fabricação moderna de aço.

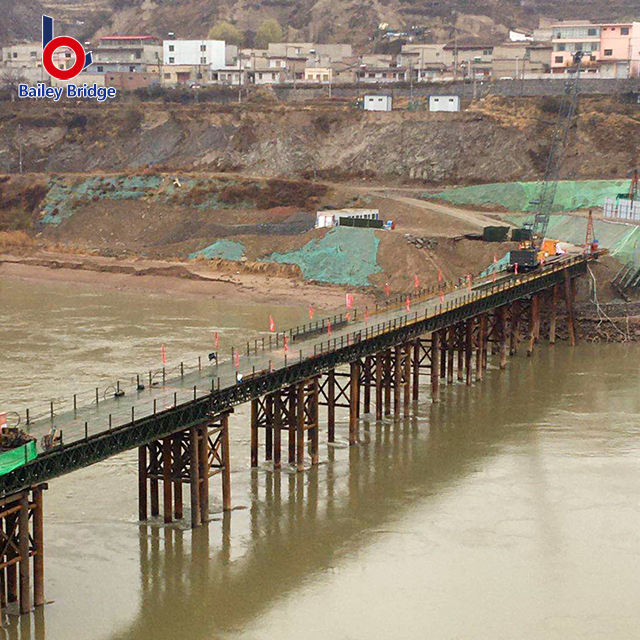

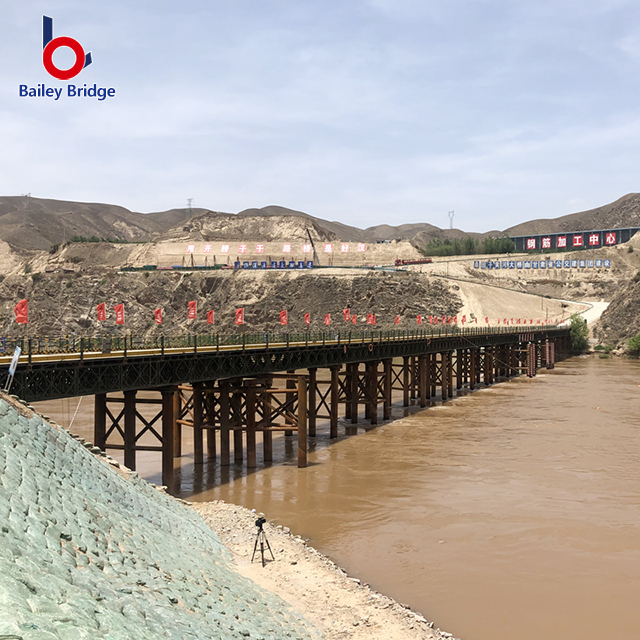

A ponte treliçada bailey destaca uma categoria modular altamente especializada. Os engenheiros o projetaram como um sistema portátil e pré-fabricado. Utiliza painéis de aço padronizados e intercambiáveis, ligados por pinos de alta resistência. Você não precisa de fabricação personalizada para cada novo site.

Avaliamos esta solução modular com base em capacidades de implantação rápida. É ideal para socorro em desastres, desvios temporários ou locais altamente remotos. Os equipamentos de elevação pesada muitas vezes não conseguem chegar a esses locais isolados. As equipes podem montar esses painéis intercambiáveis ​​manualmente. Eles empurram as seções concluídas sobre a lacuna usando um método de lançamento cantilever. Isto elimina a necessidade de guindastes enormes, resolvendo pesadelos logísticos complexos para os empreendedores rurais.

Critérios de Avaliação: Vantagens Comerciais e Operacionais

A eficiência material influencia fortemente as despesas de capital iniciais. Usar menos massa sólida reduz diretamente a compra de matéria-prima. Você compra menos aço por metro de travessia. Este perfil leve gera um benefício financeiro em cascata. Superestruturas mais leves exercem menos força descendente sobre suas fundações. Você pode diminuir a escala necessária de pilares de concreto e pilares intermediários. Fundações menores requerem menos escavação, menos concreto e menos horas de mão de obra.

A pré-fabricação gera enormes vantagens para a velocidade de implementação do projeto. As fábricas fabricam componentes em ambientes internos controlados. Máquinas de soldagem automatizadas produzem juntas altamente consistentes. Atrasos climáticos não afetam a produção da fábrica. Os caminhões entregam as seções modulares precisamente quando o local está pronto. As equipes os aparafusam ou prendem rapidamente.

1. Interrupção reduzida no local: A montagem rápida limita o impacto ambiental em cursos de água sensíveis.

2. Menor demanda de mão de obra: O mínimo de soldagem no local reduz a necessidade de mão de obra de campo altamente especializada.

3. Programação previsível: a fabricação fora do local isola o cronograma do projeto de variáveis ​​de campo imprevisíveis.

O gerenciamento previsível do ciclo de vida serve como outra grande vantagem. Os engenheiros estruturais contam com mecânica altamente comprovada. Eles usam software estabelecido para modelar com precisão a fadiga do material e as restrições de vida útil. Cada conexão se comporta de maneira previsível sob estresse. Esta transparência permite que os gestores de infra-estruturas planeiem com precisão as substituições de capital. Você evita falhas surpresa aderindo à modelagem matemática.

Realidades de implementação e riscos de manutenção

Apesar da sua eficiência, estes quadros apresentam vulnerabilidades estruturais específicas. Os pontos de conexão exigem um escrutínio intenso. Cada placa de reforço, parafuso e solda atua como um local potencial para fadiga localizada. Quando as cargas atravessam o vão, essas juntas absorvem enormes tensões cíclicas. Se uma única placa de reforço primária falhar, a geometria circundante pode desestabilizar rapidamente. Os padrões da indústria exigem inspeções práticas e rigorosas para monitorar essas conexões vitais.

O gerenciamento da corrosão apresenta um desafio operacional contínuo. O intrincado design de treliça cria uma grande área de superfície. Ela expõe muito mais aço à chuva, neve e sal da estrada em comparação com uma viga sólida de concreto. Você deve aplicar revestimentos anticorrosivos robustos durante a fabricação. Os epóxis ricos em zinco e os acabamentos galvanizados proporcionam excelente proteção de base.

• Aplique sistemas de pintura protetora multicamadas imediatamente após a fabricação.

• Programe uma lavagem potente de rotina para remover sais corrosivos de descongelamento.

• Inspecione as saliências estruturais horizontais onde detritos e água parada se acumulam com frequência.

• Retoque falhas localizadas na pintura antes que a ferrugem superficial penetre no substrato de aço.

As limitações de autorização determinam restrições específicas de rota. Muitos projetos utilizam uma configuração de treliça. O tráfego literalmente passa pela gaiola estrutural. Você deve avaliar cuidadosamente a folga vertical e horizontal. Máquinas agrícolas de grandes dimensões ou cargas industriais de grandes dimensões podem atingir o suporte superior do portal. Um impacto lateral de uma carga ampla pode danificar gravemente verticais cruciais de suporte de carga. Sempre verifique os perfis de tráfego de longo prazo antes de se comprometer com um projeto de gaiola restritivo.

Selecionando sua solução Bridge: ações da próxima etapa

Sua jornada de aquisição deve começar com uma avaliação minuciosa do local e geotécnica. Estas estruturas rígidas transferem cargas concentradas significativas diretamente para os seus suportes finais. Se o solo na margem do rio for macio, o pilar pode assentar de forma irregular. O assentamento desigual induz tensões perigosas na estrutura rígida de aço. Você deve verificar a capacidade de suporte do solo antes de solicitar qualquer aço estrutural.

Os gestores de projetos muitas vezes têm dificuldade em escolher entre projetos personalizados e sistemas padronizados. A matriz abaixo descreve como avaliar suas opções.

Matriz de seleção personalizada versus modular

Recomendamos vivamente a contratação de consultores estruturais no início da fase de planeamento. Eles trazem o software de modelagem necessário para validar suas suposições iniciais. Os consultores calcularão cargas de vento localizadas, mapearão atividades sísmicas históricas e avaliarão requisitos específicos de transporte pesado. Seu envolvimento precoce evita reprojetos dispendiosos e garante total conformidade com os padrões das autoridades de transporte locais.

Conclusão

A estabilidade central deste estilo estrutural baseia-se inteiramente na triangulação simples. Este princípio geométrico básico se traduz em infraestrutura altamente previsível, escalável e resiliente. Você pode maximizar a eficiência do local canalizando forças com segurança ao longo de membros lineares retos. Alcançamos classificações de carga impressionantes sem despejar estruturas maciças de concreto.

Contudo, uma implementação bem-sucedida exige uma visão equilibrada do sistema. Você deve pesar as relações excepcionais entre resistência e peso em relação à realidade estrita da manutenção das articulações a longo prazo. O planejamento adequado garante décadas de operação segura.

• Execute um levantamento geotécnico profundo para validar as tolerâncias de assentamento do pilar.

• Calcule folgas verticais e horizontais estritas se estiver utilizando um projeto de treliça.

• Desenvolva um cronograma de inspeção rigoroso e financiado, concentrando-se fortemente nas placas de reforço e no menor acúmulo de umidade nas cordas.

• Combine a urgência do seu cronograma com o sistema modular ou personalizado certo.

Perguntas frequentes

P: Por que são usados ​​triângulos em vez de outras formas em uma ponte de treliça?

R: Os triângulos são os únicos polígonos que mantêm sua forma sob pressão sem que suas juntas sejam rígidas. Eles convertem naturalmente as cargas verticais aplicadas em forças puramente axiais (empurrar ou puxar). Isto evita a flexão dos membros estruturais, garantindo a máxima estabilidade geométrica e eficiência do material.

P: Qual é o vão máximo para uma ponte de treliça padrão?

R: Treliças individuais de vão simples são altamente eficazes e econômicas até 300 pés. No entanto, configurações contínuas podem abranger distâncias muito maiores com segurança. Ao apoiar a estrutura contínua em vários pilares intermediários de concreto, os engenheiros podem facilmente preencher lacunas superiores a 1.000 pés.

P: As pontes treliçadas Bailey são adequadas para instalações permanentes?

R: Sim. Embora originalmente projetados para implantação militar temporária durante a Segunda Guerra Mundial, os componentes modernos do tipo bailey utilizam aço galvanizado de alta qualidade. Os departamentos de transporte frequentemente os instalam como soluções permanentes em áreas rurais, rotas madeireiras e aplicações municipais onde a implantação rápida é altamente valorizada.
