As travessias de vãos curtos apresentam desafios diários únicos para a engenharia civil moderna. Os planeadores enfrentam frequentemente custos de mobilização desproporcionais quando colmatam lacunas inferiores a 60 metros. A construção tradicional de concreto exige licenciamento ambiental prolongado. As pegadas de maquinaria pesada também obrigam a tempos de encerramento prolongados do local. Você precisa de uma alternativa mais eficiente para manter os projetos em andamento.

O sistema de ponte Compact 321 preenche exatamente essa lacuna operacional. Ele equilibra com sucesso os requisitos de implantação rápida e capacidades de suporte de carga pesada. As equipes de engenharia usam-no para contornar o ritmo lento das construções convencionais. Projetamos este guia para ajudar gerentes de projeto e engenheiros civis a avaliar objetivamente esta tecnologia.

Você aprenderá como integrar essas estruturas em um portfólio de infraestrutura moderno. Exploramos estratégias práticas de implantação, mecânica estrutural e limites claros de desempenho. Esta avaliação fornece os dados acionáveis ​​necessários para um melhor planejamento do local. Continue lendo para dominar a implantação dessas soluções estruturais robustas.

Principais conclusões

• Implantação acelerada: Componentes modulares pré-projetados eliminam os tempos de cura e reduzem a dependência de máquinas pesadas, permitindo a montagem em dias, em vez de meses.

• Capacidade de carga escalonável: As configurações de treliça podem ser dimensionadas matematicamente (por exemplo, de pista única para pista múltipla, de treliça única para treliça múltipla) para atender a classificações específicas de carga militar ou da AASHTO.

• Modelagem de custos previsíveis: peças padronizadas reduzem a volatilidade da cadeia de suprimentos, oferecendo maior previsibilidade financeira em comparação com extensões convencionais personalizadas.

• Realidades de implantação: O sucesso depende muito da preparação precisa do pilar e de técnicas controladas de lançamento do cantilever; não é uma solução “intermediária” sem supervisão da engenharia.

Avaliando os gargalos da infraestrutura de curto alcance

Os engenheiros civis enfrentam barreiras logísticas rigorosas ao planear travessias de vãos curtos. Colocar vãos de concreto personalizados com menos de 60 metros cria grave ineficiência financeira. Você deve transportar guindastes pesados ​​para locais remotos. Você também deve construir fôrmas personalizadas para uma área estrutural relativamente pequena. Essa abordagem tradicional prende equipamentos pesados ​​valiosos por semanas. O aluguel de equipamentos e equipes de mão de obra especializada esgotam rapidamente os recursos do projeto. Os planeadores devem procurar métodos que minimizem estas pesadas restrições à mobilização.

A conformidade ambiental cria outro gargalo enorme para vãos curtos. A construção de pontes tradicionais requer extensos trabalhos na água. Cravar estacas ou lançar pilares diretamente nos leitos dos rios desencadeia um escrutínio regulatório rigoroso. As agências ambientais muitas vezes levam meses para emitir essas licenças. O trabalho prolongado na água corre o risco de perturbar o habitat aquático. Além disso, os encerramentos prolongados de estradas criam graves atritos nas comunidades locais. Os desvios perturbam o comércio local e os tempos de resposta a emergências. Você aumenta o risco do projeto sempre que bloqueia caminhos locais críticos por longos períodos.

Os gerentes de projeto também enfrentam o dilema temporário versus permanente. Muitas indústrias exigem acesso apenas por dois a cinco anos. As operações madeireiras mudam frequentemente para novos setores florestais. As empresas mineiras abandonam as estradas de acesso quando estas esgotam os veios minerais locais. As equipes de ajuda humanitária precisam de passagem funcional imediata durante as fases de recuperação. A construção de estruturas de betão permanentes para estas necessidades temporárias desperdiça um enorme capital. A indústria precisa de uma solução que combine força permanente e agilidade temporária.

1. Logística de máquinas pesadas: A movimentação de guindastes de alta tonelagem para locais remotos muitas vezes requer o reforço das estradas de acesso primeiro.

2. Prazos de licenciamento ambiental: O lançamento de concreto na água força as agências ambientais a aplicar protocolos de mitigação rígidos.

3. Fricção comunitária: Fechar uma rota local durante seis meses prejudica a boa vontade pública e o apoio político.

4. A incompatibilidade do ciclo de vida: Construir uma ponte de betão de 50 anos para uma operação mineira de 3 anos demonstra uma má alocação de recursos.

Mecânica Central do Sistema Compact 321 Bridge

Devemos examinar o pedigree da engenharia por trás dessas estruturas modulares. O sistema representa uma iteração modernizada do comprovado conceito de ponte Bailey. Os primeiros engenheiros militares desenvolveram o projeto original do Bailey para uma implantação rápida em tempos de guerra. Hoje, os engenheiros utilizam aço de alto rendimento para atualizar toda a estrutura. Esta liga moderna permite que os painéis transportem cargas comerciais significativamente mais pesadas. Todo o design gira em torno da montagem padronizada. As equipes fixam componentes idênticos para formar vãos rígidos e contínuos.

Compreender a anatomia do componente ajuda os planejadores a visualizar o processo de montagem. As principais treliças longitudinais contam com painéis de aço padronizados. Cada painel mede aproximadamente três metros de comprimento. Os trabalhadores alinham esses painéis de ponta a ponta e os fixam com pinos de aço pesados. As travessas cruzam-se entre as treliças principais para fornecer suporte transversal. Estas pesadas vigas transversais sustentam, em última análise, as placas do convés. As placas do convés podem consistir em aço maciço ou madeira pesada. Eles capturam as cargas das rodas e distribuem o peso do eixo de forma eficiente nas travessas.

• Painéis padronizados: Os principais blocos de construção de treliça de três metros. Eles apresentam furos perfurados com precisão para conexão rápida.

• Travessas: As travessas apoiadas nas cordas inferiores dos painéis. Eles ditam a largura da estrada.

• Placas do convés: A superfície de pilotagem. Placas de aço oferecem alta durabilidade. O deck de madeira oferece peso morto mais leve.

• Componentes de suporte: Os suportes oscilantes e os rakers estabilizam toda a estrutura contra as forças laterais do vento.

A flexibilidade de configuração destaca-se como a maior vantagem mecânica. As equipes de engenharia podem dimensionar matematicamente as treliças. Eles gerenciam os requisitos de carga permanente e de carga dinâmica empilhando os painéis de maneira diferente. Não é necessário redesenhar a ponte para caminhões mais pesados. Você simplesmente adiciona mais painéis padrão à linha da treliça. Uma configuração "Single-Single" significa um painel de largura e uma camada de altura. Uma configuração "Double-Double" significa dois painéis de largura e duas camadas de altura. Este empilhamento modular aumenta a capacidade da ponte instantaneamente.

Validação de desempenho: quando especificar uma ponte de aço 321 compacta

Você deve combinar sua seleção estrutural com as métricas operacionais exigidas. A ponte de aço Compact 321 atende facilmente às classificações padrão da Associação Americana de Oficiais de Rodovias e Transportes Estaduais (AASHTO). Os engenheiros configuram rotineiramente essas estruturas para cargas rodoviárias HS20 ou HL-93. O sistema também acomoda classificações militares padrão com rodas e esteiras. Você deve verificar a carga máxima prevista por eixo antes de selecionar a configuração da treliça. Uma escavadeira pesada sobre esteiras aplica tensões de maneira diferente de um semi-caminhão com rodas.

Os sistemas de junta fixada exibem tolerâncias específicas à fadiga e à deflexão. Você deve compreender objetivamente esses limites. As treliças modulares de aço desviam mais sob cargas dinâmicas em comparação com o concreto vazado contínuo. A ponte irá saltar ou flexionar visualmente à medida que caminhões pesados ​​​​cruzam. Esta deflexão permanece totalmente segura e calculada matematicamente. No entanto, você deve levar em conta esse movimento em seus projetos de abordagem. As placas de transição devem acomodar a flexão vertical. O reconhecimento desses diferentes perfis de deflexão evita alarmes desnecessários durante o teste de carga inicial.

A proteção contra corrosão afeta diretamente o ciclo de vida da instalação. Você deve avaliar as condições do local antes de solicitar componentes. Locais interiores em climas secos geralmente toleram revestimentos de pintura industrial padrão. No entanto, os ambientes costeiros apresentam graves riscos de névoa salina. Ambientes florestais com alta umidade também aceleram a degradação do aço. Nestes ambientes agressivos, você deve especificar a galvanização por imersão a quente. O aço galvanizado resiste à ferrugem por décadas sem necessidade de repintura. Esta camada de proteção evita que os pinos de conexão críticos emperrem com o tempo.

Melhores práticas para validação de desempenho

• Calcule as cargas exatas por eixo antes de escolher uma configuração de painel.

• Considere as forças de frenagem dinâmica em rampas de aproximação íngremes.

• Especifique componentes galvanizados por imersão a quente para qualquer implantação marítima ou costeira.

• Instale rampas de transição flexíveis para absorver a deflexão natural da treliça.

Erros comuns a evitar

• Ignorar o peso do deck ao calcular a carga permanente total.

• Aplicação de padrões de projeto de concreto rígido a estruturas de aço fixadas flexíveis.

• Deixar de inspecionar as tolerâncias dos pinos após grandes eventos sísmicos ou inundações.

Realidades de implementação: riscos e mitigação de implementação

A implantação bem-sucedida depende muito de uma preparação rigorosa do local. Você não pode tratar um sistema de ponte modular como um simples produto “drop-in”. Os pilares requerem engenharia exata. Eles devem permanecer estruturalmente sólidos e perfeitamente nivelados. As equipes devem instalar placas robustas de assento em ambos os lados da lacuna. Essas pesadas placas de aço distribuem as enormes cargas pontuais das extremidades da ponte no solo. Se o solo assentar de forma irregular, a treliça sofrerá fortes tensões de torção. O assentamento diferencial pode deformar permanentemente os painéis padrão.

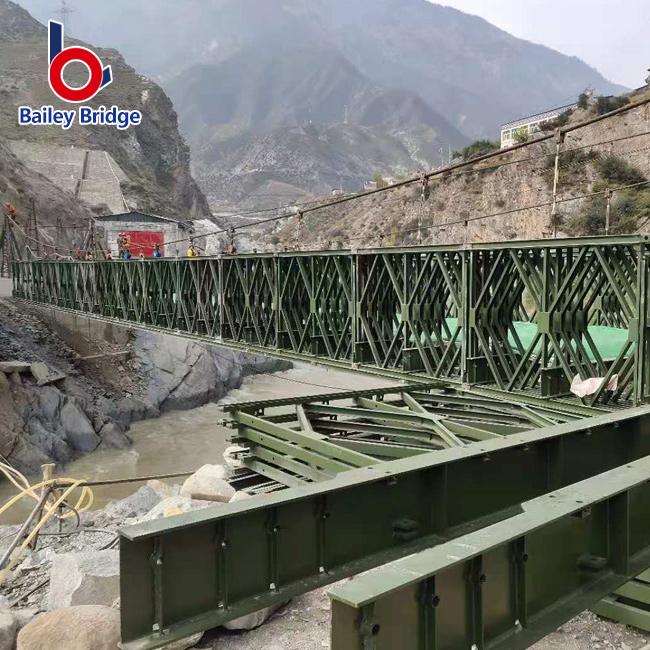

O método de inicialização cantilever define o processo de instalação. As equipes raramente colocam a ponte totalmente montada no lugar. Em vez disso, montam a estrutura no banco de origem. Eles constroem um nariz de lançamento leve na frente. Esta armação nasal temporária atravessa primeiro a lacuna. As equipes empurram todo o conjunto para frente sobre pesados ​​rolos de aço. O nariz pousa nos rolos da margem oposta. A equipe então continua empurrando até que a ponte pesada principal cruze totalmente a lacuna. Eles então desmontam o nariz.

Este processo cantilever acarreta riscos operacionais específicos. Os engenheiros devem calcular contrapesos precisos para a parte traseira da ponte. Se a equipe calcular mal o centro de gravidade, a ponte tombará para dentro do rio. A encadernação com rolo apresenta outro risco comum. Se o alinhamento mudar ligeiramente, as cordas de aço ficarão presas nos flanges dos rolos. Você deve contratar um comandante de lançamento altamente disciplinado. Este único indivíduo controla o ritmo de empurrar e monitora os alinhamentos dos rolos simultaneamente.

Devemos também desvendar os pressupostos comuns relativos aos rácios de mão-de-obra e equipamento. Os gerentes de projeto adoram esses sistemas porque eles fazem a transição dos guindastes de alta tonelagem. Normalmente você pode usar escavadeiras de tamanho médio para levantar os painéis individuais. As equipes de fixação manual conectam fisicamente os componentes. Muitos planejadores presumem que podem utilizar mão de obra totalmente não qualificada. Essa suposição se mostra perigosa. Embora a montagem básica do painel pareça simples, manter o alinhamento estrutural perfeito requer extrema precisão. Você absolutamente precisa de um capataz experiente supervisionando as equipes de ferramentas manuais.

1. Fase 1: Rolos e Assentos Bancários. Examine os pilares e fixe os rolos de lançamento perfeitamente alinhados.

2. Fase 2: Montagem do nariz. Construa a estrutura esquelética leve projetada para preencher primeiro a lacuna.

3. Fase 3: Montagem Principal e Empurrão. Prenda os painéis pesados ​​atrás do nariz e avance a estrutura gradativamente.

4. Fase 4: Aterrissagem e Levantamento. Coloque o nariz na margem oposta, levante a ponte, remova os rolos e abaixe-a sobre os rolamentos permanentes.

Conclusão

Os engenheiros civis devem utilizar uma lógica clara de seleção ao avaliar soluções de travessia. O Compact 321 é ideal quando a velocidade continua sendo sua maior prioridade. É excelente quando o acesso remoto impede a implantação pesada de guindastes. A reutilização inerente dos componentes torna-o uma escolha financeira superior para mineração temporária ou estradas madeireiras. No entanto, você deve procurar outro lugar se o seu projeto exigir alta estética arquitetônica. Você também deve confiar em métodos convencionais para vãos contínuos ultralongos superiores a 60 metros.

Você pode tomar várias medidas imediatas para avançar na fase de avaliação. Primeiro, realize um levantamento geotécnico completo dos locais de pilar propostos. O solo deve suportar as cargas pontuais concentradas. Em segundo lugar, calcule as cargas máximas exatas do eixo ativo. Não estime apenas o peso total do veículo. Por fim, entre em contato com fabricantes especializados para solicitar tabelas de classificação de carga específicas de configuração. Esses gráficos determinarão claramente se você precisa de uma configuração de treliça Duplo-Simples ou Duplo-Duplo para seu local específico.

Perguntas frequentes

P: Qual é o vão prático máximo para um sistema de ponte Compact 321?

R: O limite operacional seguro normalmente atinge o máximo de 51 a 60 metros. Este limite depende muito da sua classe de carga alvo. À medida que aumenta o comprimento do vão, você deve adicionar mais linhas de treliça para apoiar o centro. Eventualmente, o peso morto de uma enorme configuração Triple-Double torna-se proibitivo para lançar com segurança.

P: Uma ponte de aço Compact 321 pode ser usada para travessias permanentes de rodovias públicas?

R: Sim, muitas jurisdições os aprovam para uso permanente em vias públicas. No entanto, você deve verificar a conformidade com os códigos locais de projeto permanente. Instalações permanentes geralmente exigem atualizações específicas de decks antiderrapantes. Os engenheiros também devem executar cálculos detalhados de resistência à fadiga para garantir que os pinos resistam a décadas de tráfego diário contínuo.

P: Quantos funcionários e quais equipamentos são necessários para a montagem?

R: Uma linha de base realista requer uma equipe dedicada de 8 a 12 trabalhadores treinados. Você precisará de uma escavadeira de 20 toneladas ou de um pequeno guindaste para terrenos acidentados para colocar os painéis em posição. A equipe usa principalmente ferramentas manuais pesadas padrão, marretas e barras de alinhamento para fixar os pinos de conexão.

P: Qual é a diferença entre os sistemas Compact 100, 200 e 321?

R: Os sistemas diferem principalmente nas dimensões do painel, resistência do aço e profundidade da corda. O sistema 100 mais antigo usa aço mais leve e painéis mais curtos. O sistema 200 aumenta a profundidade do painel para melhor capacidade de carga. O sistema 321 utiliza aço otimizado de alto rendimento e dimensões mais amplas, oferecendo desempenho superior em serviços pesados ​​para eixos de caminhões modernos.
