Os projetos de infraestrutura enfrentam constantemente atritos persistentes. Você deve equilibrar conformidade estrita e requisitos de carga pesada com prazos agressivos e orçamentos apertados. As estruturas tradicionais personalizadas muitas vezes ficam aquém aqui. Eles enfrentam ciclos de engenharia prolongados e suportam construções com atrasos climáticos severos. Por outro lado, depender de estruturas temporárias inferiores cria riscos regulamentares e de segurança inaceitáveis. Os planejadores de projetos precisam desesperadamente de um meio-termo confiável. Este guia fornece uma estrutura objetiva e focada em engenharia. Ajuda os empreiteiros a avaliar se um sistema de ponte Compact 321 se adapta às condições específicas do local. Você descobrirá como alinhar recursos estruturais com suas demandas de carga e cronogramas de implantação exatos. Exploramos configurações de componentes, conformidade de engenharia e logística de montagem no mundo real. Ao final, você entenderá exatamente quando e como implantar essa solução modular de maneira eficaz. Você pode então acelerar com segurança seu próximo projeto de travessia.

Principais conclusões

• O sistema de ponte Compact 321 oferece uma alternativa padronizada e modular para construções personalizadas, comprimindo significativamente os prazos do projeto tanto para desvios temporários quanto para acesso rural permanente.

• A avaliação da viabilidade requer o mapeamento de comprimentos de vão e classificações de carga específicos (por exemplo, HL-93) em relação às limitações de uma estrutura de ponte pré-fabricada.

• A implementação bem-sucedida depende da preparação do local, especificamente do projeto do pilar e da disponibilidade da área de preparação da montagem, em vez da fabricação complexa no local.

• As decisões de aquisição devem pesar o custo total de propriedade (TCO) – incluindo logística, tamanho da equipe de montagem e valor residual dos ativos – em relação aos métodos tradicionais de construção.

Compreendendo a Estrutura Estrutural do Sistema Compact 321

Você pode ver este sistema como uma iteração avançada do projeto tradicional da ponte Bailey . Ele utiliza painéis de aço soldados padronizados de 3 metros (10 pés) de comprimento. Estas unidades modulares formam as treliças de suporte primárias. Os engenheiros os projetaram para transporte rápido e montagem simples. Esta estrutura elimina atrasos na fabricação de aço personalizado.

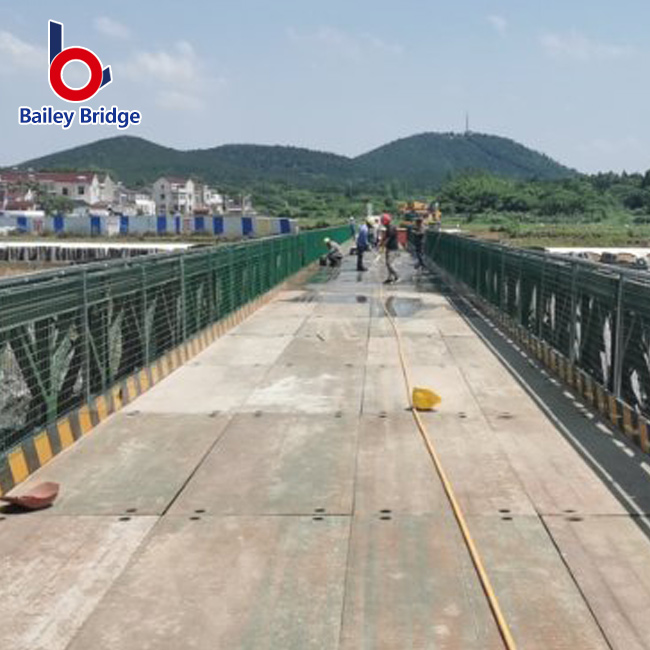

Os componentes principais são simples, mas altamente projetados. Você monta vigas de popa, longarinas e decks modulares para formar a estrada. As opções de deck normalmente incluem placas ortotrópicas de aço durável ou madeira pesada. Uma vantagem importante está nas conexões articuladas. Você protege os painéis usando pinos especializados de alta resistência. Esta abordagem elimina a necessidade de soldagem no local. Ele também remove procedimentos de fixação especializados do seu caminho crítico.

Compreender a nomenclatura “321” é crucial para a modelagem de projetos. Os números descrevem como você organiza os painéis para aumentar a resistência. Você ajusta os painéis por treliça, o número de níveis verticais e os andares verticais. A configuração dessas variáveis ​​impacta diretamente o vão máximo e a capacidade de carga.

Devemos manter uma perspectiva objetiva de engenharia. A modularidade garante uma montagem rápida, mas não ignora a física básica. Você ainda deve modelar a rigidez estrutural em relação às cargas dinâmicas específicas do projeto. Os limites de deflexão e as cargas de vento requerem cálculos cuidadosos. Um sistema modular é altamente adaptável, mas a supervisão adequada da engenharia continua obrigatória.

Avaliando a viabilidade do projeto: quando especificar uma ponte compacta 321

Cada tipo de ponte tem um ponto ideal operacional definido. Você deve identificar se o seu site está alinhado com os pontos fortes deste sistema. Vemos as maiores taxas de sucesso em três cenários específicos. Em primeiro lugar, a ajuda de emergência em caso de catástrofe exige uma recuperação rápida das infra-estruturas. Lavagens e vãos colapsados ​​requerem substituição imediata. Em segundo lugar, as pontes de desvio para transporte pesado mantêm o tráfego em movimento durante as fases de construção da rodovia DOT. Finalmente, as operações de exploração madeireira, mineração e extração remota de recursos necessitam rapidamente de estradas de acesso robustas.

Para construir a confiança das partes interessadas, você deve compreender as limitações. Indique claramente onde este sistema não é o ideal. Você enfrentará desqualificadores em determinados ambientes.

• Alinhamentos altamente curvos: Essas estruturas são inerentemente lineares. Curvas horizontais extremas requerem engenharia personalizada complexa.

• Requisitos extremos para vãos longos: Vãos que excedam os limites máximos sem pilares intermediários falharão nos critérios de deflexão.

• Ambientes urbanos arquitetonicamente sensíveis: A estética da treliça de aço industrial pode entrar em conflito com as rígidas exigências do projeto urbano.

Você deve enquadrar a decisão em torno de métricas de custo até resultado. Compare os custos fixos e previsíveis de materiais de uma estrutura de ponte pré-fabricada com alternativas variáveis. O concreto moldado no local envolve despesas de mão de obra imprevisíveis. Vigas de aço personalizadas sofrem com preços de mercado voláteis e atrasos na fabricação. O sistema modular fixa antecipadamente seus custos de material. Você também reduz drasticamente as horas de trabalho variáveis. Esta previsibilidade ajuda os empreiteiros a proteger as suas margens de lucro.

Padrões de engenharia e considerações de conformidade com o DOT

Atender aos requisitos padrão de carga rodoviária não é negociável. Você deve abordar os cálculos de projeto usando estruturas de classificação de carga estabelecidas. Os projetos norte-americanos normalmente dependem dos padrões AASHTO LRFD. Você modelará as cargas do projeto HL-93 para garantir a conformidade com caminhões pesados. Os equivalentes regionais do DOT determinam verificações rigorosas semelhantes. Você calcula o cisalhamento, os momentos fletores e os limites de deflexão aceitáveis ​​com base na configuração exata do painel escolhida.

Avaliar a fadiga e a durabilidade requer definir a vida útil da estrutura. As aplicações de desvio temporário têm limites de fadiga diferentes das instalações permanentes. Você deve avaliar cuidadosamente o tipo de aço. O aço de alto rendimento lida melhor com carregamentos cíclicos repetidos. Para durabilidade a longo prazo, você precisa de resistência adequada à corrosão. A galvanização por imersão a quente oferece proteção superior ao longo do tempo em comparação com a tinta esmalte básica.

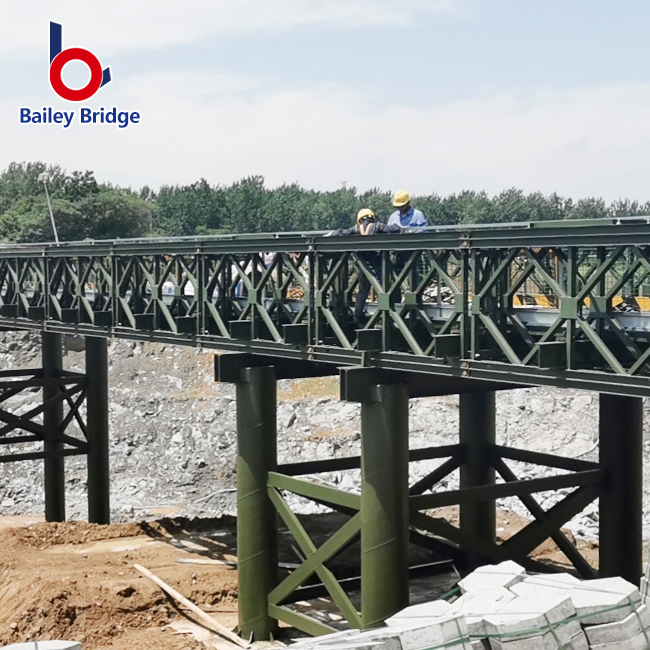

A velocidade de montagem da superestrutura é completamente irrelevante se a sua subestrutura for mal planejada. Você deve estabelecer um terreno firme antes do lançamento.

1. Projeto do Pilar: Projete pilares de concreto sólido ou gabião capazes de lidar com reações finais concentradas.

2. Almofadas de rolamento: Instale almofadas de rolamento precisas de elastômero ou aço. Eles distribuem a carga e acomodam a expansão térmica.

3. Compactação do Solo: Obtenha taxas de compactação especificadas atrás dos pilares. Isto evita o assentamento sob cargas de frenagem pesadas.

Garantir a documentação de conformidade é o obstáculo final. Você precisa de desenhos de engenharia fornecidos pelo fabricante. As revisões regulatórias locais normalmente exigem um selo PE (Engenheiro Profissional) de terceiros. Não pule esta etapa. O selo PE valida sua configuração em relação aos códigos locais de carga sísmica, eólica e de carga dinâmica.

Realidades de Implementação: Logística e Montagem do Local

O layout do seu site determina o seu método de montagem. O método de “lançamento cantilever” é altamente popular. Você monta a estrutura em uma margem e literalmente a empurra através da abertura. Este método requer um pré-requisito de área de preparação específico. Você precisa de um caminho de aproximação plano e compactado, pelo menos tão longo quanto a própria ponte. Alternativamente, você pode usar o posicionamento assistido por guindaste. Isto requer menos espaço linear, mas exige uma plataforma estável para guindastes móveis pesados.

Os empreiteiros muitas vezes se preocupam com os equipamentos e as capacidades da tripulação. Você não precisa de uma equipe altamente especializada para construir pontes. Equipes de contratação civil padrão podem executar a montagem com eficiência. Eles geralmente trabalham junto com o consultor técnico do fabricante no local. Máquinas padrão cuidam da maior parte do trabalho. Você precisa de rolos oscilantes, narizes de lançamento e escavadeiras padrão ou pequenos guindastes para levantar painéis individuais.

A mitigação de riscos acontece na fase de planejamento do projeto. Você deve antecipar gargalos comuns de implantação para manter o cronograma intacto.

• Planos de lançamento irregulares: Uma ligeira inclinação pode fazer com que a estrutura emperre durante um empurrão do cantilever. Classifique a área de preparação perfeitamente plana.

• Rolos desalinhados: Se os rolos oscilantes não estiverem perfeitamente paralelos, a treliça sairá do centro. Posicionamento do rolo de levantamento com precisão.

• Sequenciamento inadequado de pinos: Inserir pinos fora de ordem cria um atrito imenso. Siga a sequência exata do consultor técnico.

Estratégia de Aquisições e Critérios de Avaliação de Fornecedores

Decidir entre alugar e comprar molda fundamentalmente a sua estratégia. Alugar a ponte faz sentido para desvios temporários com menos de 24 meses. Você evita armazenar o ativo posteriormente. A compra é melhor para instalações permanentes. Também é adequado para empreiteiros que desejam padronizar uma frota interna para implantações repetidas. Avalie o pipeline do seu projeto antes de decidir.

Você deve aplicar uma lógica estrita de seleção de fornecedores. O que você deve exigir de um fornecedor antes de assinar? Primeiro, exija certificados verificáveis ​​de origem do material e de teste de fábrica. Estes documentos são absolutamente cruciais para projetos DOT. Eles comprovam que o aço atende aos padrões estruturais. Segundo, confirme a disponibilidade de assistência técnica no local. Ter um especialista durante o lançamento inicial evita erros dispendiosos. Terceiro, confirme prazos de entrega precisos e logística de frete para locais remotos. Um caminhão de entrega encalhado arruína seu cronograma agressivo.

Suas próximas etapas exigem dados de campo precisos. Aconselhe seus planejadores a preparar relatórios geotécnicos completos. Você também precisa de levantamentos topográficos precisos. Envie esses dados antes de solicitar orçamentos de fornecedores. Informações precisas do local garantem que o fornecedor modele a configuração exata do painel que você realmente precisa.

Conclusão

O sistema Compact 321 preenche efetivamente a lacuna crítica entre o rigor da engenharia e a velocidade de implantação. Você consegue uma instalação rápida sem sacrificar a integridade estrutural. No entanto, esse sucesso pressupõe que você modele com precisão as condições do local e as configurações de carga com antecedência.

Recomendamos fortemente a integração precoce da avaliação estrutural pré-fabricada. Faça isso na fase de projeto conceitual e não como uma medida reativa. O planejamento proativo elimina aprovações apressadas de engenharia. Garante que sua subestrutura esteja pronta quando os painéis de aço chegarem.

Tome medidas no seu próximo projeto de travessia hoje. Envie a extensão necessária, os requisitos de carga alvo e as restrições específicas do local para um fornecedor qualificado. Solicite uma análise de viabilidade estrutural ou uma ficha técnica detalhada. Esta única etapa esclarecerá o cronograma do seu projeto e solidificará sua estratégia de compras.

Perguntas frequentes

P: Qual é o vão máximo alcançável com um sistema de ponte Compact 321 de vão único?

R: Os limites de engenharia padrão normalmente permitem vãos de até 60 metros (aproximadamente 200 pés). Isto depende muito da classe de carga necessária e da configuração específica da treliça utilizada. Se for necessário atravessar vãos maiores, pilares intermediários tornam-se necessários para suportar com segurança múltiplos vãos contínuos ou distintos.

P: Um projeto de ponte Bailey pode ser aprovado para uso permanente em rodovia DOT?

R: Sim, pode. A estrutura deve atender aos critérios específicos de projeto da AASHTO LRFD para aplicações permanentes. Também requer decks de aço antiderrapantes apropriados para o tráfego diário. Além disso, os componentes de aço devem apresentar proteção contra corrosão de longo prazo, normalmente obtida através de galvanização por imersão a quente de alta qualidade.

P: Como o custo total instalado se compara às pontes de concreto tradicionais?

R: Os custos de infraestrutura permanecem altamente variáveis. Embora os custos das matérias-primas possam parecer inicialmente comparáveis, a vantagem financeira advém da redução da mão-de-obra. Normalmente você vê uma redução de 60% a 80% nas horas de trabalho no local. A necessidade mínima de maquinário pesado e conformação personalizada também gera economias operacionais significativas.

P: Qual é o prazo padrão para implantação desta estrutura de ponte pré-fabricada?

R: Você deve definir expectativas realistas. Componentes prontos para uso geralmente podem ser mobilizados e enviados em semanas. No entanto, o caminho crítico real é ditado pela preparação local do local e pelas aprovações de engenharia. Garantir aprovações de desenhos carimbados em PE e curar pilares de concreto geralmente leva mais tempo do que adquirir o próprio aço.
