Garantir travessias fluviais rápidas e fiáveis ​​para veículos de grande tonelagem representa um desafio formidável em termos de infra-estruturas. As operações remotas dependem da movimentação de enormes caminhões madeireiros, comboios militares pesados ​​e equipamentos de mineração de grandes dimensões através de lacunas amplas e implacáveis. Estruturas temporárias padrão muitas vezes cedem sob essas demandas extremas. Eles simplesmente não têm a capacidade necessária para cargas contínuas, pesadas e repetitivas por eixo.

Aqui, o Compact 200 (C200) Bailey Bridge surge como o padrão comprovado da indústria. Os engenheiros projetaram esta atualização modular robusta especificamente para lidar com faixas de veículos mais largas e imenso estresse. Ele resolve de forma decisiva os gargalos encontrados em sistemas de ponte legados.

Este guia oferece aos gestores de projetos e profissionais de compras uma estrutura clara e baseada em evidências. Ajudamos você a avaliar, especificar e adquirir o sistema modular certo de maneira eficaz. Você aprenderá como navegar pelos limites de extensão até a carga, riscos de aquisição e logística de instalação complexa. Em última análise, esta abordagem garante um acesso seguro e confiável para veículos pesados. Você consegue isso sem projetar demais seu local ou comprometer a segurança operacional.

Principais conclusões

• Prontidão de carga: O Compact 200 aumenta significativamente a capacidade total em relação aos modelos legados, acomodando cargas pesadas por eixo padrão em operações comerciais e industriais.

• Restrições de especificação: A seleção depende muito da padronização dos comprimentos dos vãos em relação às classes de carga exigidas (por exemplo, padrões AASHTO HS20/HS25 ou Eurocódigo).

• Custo versus risco: embora os componentes usados ​​ofereçam economia inicial, a verificação da vida útil em fadiga e do histórico de corrosão por meio de testes não destrutivos (NDT) não é negociável para acesso de veículos pesados.

• Eficiência de implementação: Uma ponte Bailey pré-fabricada minimiza a preparação do local, utilizando métodos padronizados de lançamento em balanço que exigem o mínimo de equipamento de levantamento pesado.

Quando especificar uma ponte Compact 200 Bailey para acesso de alta tonelagem

Identifique cenários onde as estruturas temporárias padrão falham fundamentalmente. Muitos gestores de infra-estruturas detectam rapidamente larguras de faixa inadequadas para enormes camiões fora-de-estrada. Eles também testemunham capacidade insuficiente quando cargas pesadas e repetitivas contínuas se cruzam diariamente. Quando esteiras de madeira padrão ou pontes de andaimes genéricos apresentam fadiga, as operações correm o risco de falhas catastróficas. Você deve avaliar honestamente as necessidades do seu site.

A definição do limite de “serviço pesado” aciona uma atualização obrigatória do C200. Você deve determinar o peso bruto alvo exato do veículo. Um caminhão basculante articulado totalmente carregado com minério úmido pesa muito mais do que um caminhão rodoviário padrão. Calcule a frequência diária exata dessas travessias. A fadiga aumenta exponencialmente com a frequência. Estabeleça com precisão as larguras de faixa desejadas. Um Compact 200 Bailey Bridge lida com esses limites físicos exigentes sem esforço. Evita gargalos logísticos dispendiosos.

As pessoas normalmente vêem estas estruturas apenas como estradas de acesso de emergência ou temporárias. No entanto, as estruturas C200 galvanizadas frequentemente servem incrivelmente bem como soluções permanentes. Quando você os mantém corretamente, eles desafiam seu rótulo temporário. Eles fazem uma transição perfeita de instalações de socorro em desastres para infraestruturas comunitárias ou industriais de longo prazo. Você economiza enorme capital mantendo uma travessia robusta indefinidamente, em vez de construir uma alternativa concreta.

Compact 100 vs. Compact 200: diferenças estruturais e de aplicação

O C200 introduz aumentos dimensionais específicos em relação ao sistema legado C100. A mudança mais crucial acontece na altura do painel. Os painéis C100 têm 1.524 metros de altura. O C200 eleva isso para 2.134 metros. Esta altura vertical extra altera fundamentalmente o layout estrutural. Melhora drasticamente as características gerais de suporte de carga. A maior profundidade do painel cria um maior momento de inércia, resistindo naturalmente a cargas pesadas.

A força e a rigidez absolutas apresentam melhorias massivas de engenharia. Veículos pesados ​​de vários eixos geram imensas forças de cisalhamento. Isso acontece violentamente durante frenagens bruscas e acelerações repentinas. Os painéis mais profundos e as cordas de aço mais espessas do C200 reforçam toda a estrutura contra estas cargas dinâmicas específicas. Eles evitam deflexões descendentes perigosas e oscilações laterais.

As acomodações padrão na largura da pista também mudam favoravelmente. O design atualizado suporta veículos comerciais significativamente mais largos. As larguras padrão C100 restringem máquinas grandes. O C200 suporta configurações padrão mais amplas e opções de faixas extralargas. Você instala facilmente carregadeiras enormes e escavadeiras de esteira larga. Você consegue isso sem exigir modificações estruturais complexas ou personalizadas.

Oferecemos uma heurística de avaliação simples para compradores. Revise cuidadosamente sua frota de veículos. Se o seu tráfego diário incluir caminhões basculantes articulados, plataformas de extração de madeira carregadas ou escavadeiras de esteiras pesadas, o legado C100 provavelmente falhará. O C200 normalmente é o requisito básico inegociável para operações seguras.

Visão geral da comparação entre Compact 100 e Compact 200

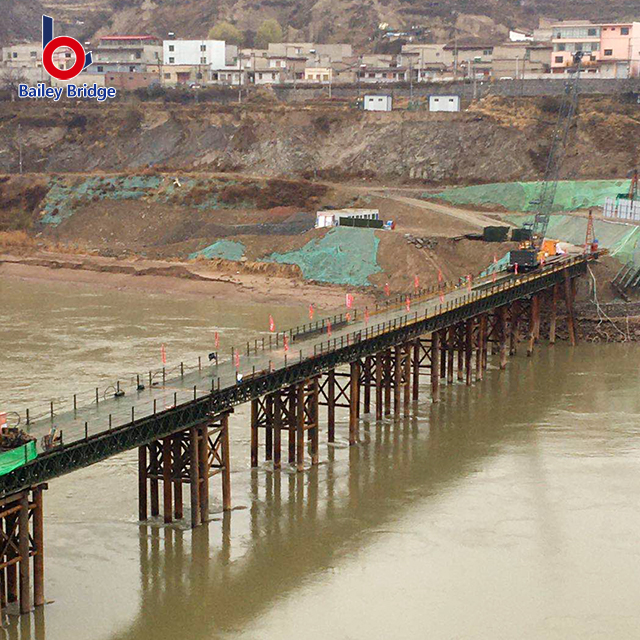

Lentes de avaliação técnica para uma ponte de aço para serviços pesados

Compreender as relações vão-carga permanece altamente crítico para a integridade estrutural. Você enfrenta uma relação inversa absoluta entre o comprimento do vão não suportado e a capacidade máxima de carga. Períodos mais longos suportam naturalmente menos carga útil. Eles exigem configurações mais pesadas e complexas para compensar. Você pode construir uma configuração Single Single para intervalos curtos. Lacunas mais longas exigem layouts Duplo Simples, Triplo Simples ou Duplo Reforçado. Adicionar cordas de reforço multiplica a capacidade. Você deve compreender essas variações porque elas determinam o peso total do componente e o cronograma de montagem.

Devemos avaliar cuidadosamente os sistemas de deck para uma ponte de aço para serviços pesados . Os decks ortotrópicos de aço oferecem durabilidade incrível e baixo peso. Existem alternativas de madeira ou compósitos para usos mais leves. No entanto, você deve pesar cuidadosamente a tração, a manutenção contínua e as considerações de peso morto. As plataformas de aço lidam com pneus industriais abrasivos de maneira brilhante. Eles minimizam o peso morto, dedicando mais capacidade estrutural à sua carga útil real.

Solicitar relatórios de cálculo estrutural é uma necessidade absoluta. Você não pode adivinhar a capacidade. Sua ponte deve estar perfeitamente alinhada com os padrões de conformidade locais. Sempre verifique a certificação de acordo com os critérios AASHTO HS20 ou HS25. Nos contextos europeus, exija estruturas de conformidade com o Eurocódigo. Essas padronizações garantem operações seguras sob pesos específicos dos eixos dos veículos.

Acabamentos anticorrosivos garantem resiliência ambiental a longo prazo. A galvanização por imersão a quente supera drasticamente as estruturas de pintura industrial padrão. A galvanização une metalurgicamente o zinco ao aço. Penetra em todos os poros de aço e cavidades internas. Este acabamento superior reduz significativamente a manutenção contínua. Previne a ferrugem estrutural perigosa em ambientes costeiros ou de selva altamente corrosivos.

Estratégias de aquisição: navegando em modelos novos, usados ​​e de leasing

Os modelos financeiros determinam se você possui ou aluga os componentes. A duração do projeto atua como sua principal bússola de decisão. Os projetos de construção de curto prazo, inferiores a dois anos, geralmente favorecem os modelos de arrendamento. Você devolve o ativo quando o trabalho é concluído, mantendo o capital fluido. Implantações de infraestrutura mais longas justificam compras definitivas. Você protege o ativo permanentemente para acesso operacional contínuo.

Você enfrenta uma matriz de risco distinta ao comprar componentes usados. As peças usadas geralmente oferecem economias iniciais incrivelmente tentadoras. No entanto, você deve realizar rigorosas diligências de engenharia para garantir a segurança.

• Inspecione cuidadosamente cada furo do painel para verificar se há alongamento microscópico.

• Verifique cuidadosamente se há degradação de ferrugem oculta dentro dos canais dos acordes.

• Exija registros recentes de testes não destrutivos (NDT) para todas as soldas primárias de suporte de carga.

• Verifique o histórico exato do ciclo de fadiga caso tenha sido implantado anteriormente em rodovias comerciais movimentadas.

Garantir uma nova ponte Bailey pré-fabricada requer um gerenciamento inteligente dos prazos de entrega. Estoques de aluguel localizados oferecem disponibilidade quase imediata para configurações padrão. Novas estruturas personalizadas exigem naturalmente prazos de fabricação distintos. Você deve alinhar as expectativas da sua cadeia de suprimentos com os cronogramas de fabricação do fabricante e as realidades globais de transporte. Os fabricantes embalam enormes sistemas de pontes em contêineres padrão. Esta embalagem modular evita pesadelos logísticos durante o envio para locais de mineração remotos.

Logística de Implementação e Riscos de Montagem

As realidades de preparação do local determinam inteiramente o sucesso estrutural. Pilares e fundações de bancos exigem uma engenharia civil incrivelmente precisa. Eles evitam assentamentos fatais sob uso intenso de veículos pesados. Uma treliça de aço perfeitamente projetada falha instantaneamente se a sujeira abaixo dela desmoronar. Você deve colocar bases de concreto robustas ou compactar agregado firmemente antes de iniciar a montagem da ponte.

A montagem padronizada depende muito de uma área de preparação plana e organizada. O fluxo de trabalho de fixação de componentes segue sequências estritas e repetíveis. Os trabalhadores fixam os painéis sistematicamente. Eles fixam as travessas com grampos específicos. As cintas oscilantes travam a estrutura lateralmente. As tripulações precisam de ferramentas especializadas, mas acessíveis. Chaves padrão de grande calibre, podgers de alinhamento e marretas pesadas formam o kit de ferramentas principal.

Aqui está a sequência padrão de lançamento do cantilever:

1. Monte os componentes iniciais leves do nariz de lançamento em terra firme.

2. Fixe as seções primárias da ponte pesada diretamente atrás deste nariz.

3. Empurre a estrutura para fora usando rolos de construção integrados.

4. Calcule e anexe contrapesos à seção traseira para evitar tombamento.

5. Pouse o nariz com segurança nos roletes da margem oposta.

6. Desmonte o nariz de lançamento e abaixe a ponte sobre rolamentos fixos.

Este método cantilever reduz totalmente os enormes custos de aluguel de guindastes. Ele capacita equipes menores que trabalham em ambientes remotos e altamente restritos.

A segurança e a garantia de qualidade exigem verificações rigorosas pós-instalação. Recomendamos fortemente testes de carga pós-instalação abrangentes antes do início das operações completas. As tripulações devem verificar cuidadosamente o torque de todas as travessas. Você deve estabelecer um cronograma de inspeção de rotina. Almeje especificamente pinos de painel de alta tensão, postes finais e acordes primários. A manutenção preventiva salva vidas.

Conclusão

Você segue um caminho crítico para o sucesso da infraestrutura. Primeiro, defina com precisão a carga máxima do seu veículo. Em seguida, determine o comprimento exato do vão não suportado necessário. Escolha a rota de aquisição ideal com base no seu cronograma operacional. Por fim, garanta desenhos de engenharia certificados antes de finalizar qualquer pedido de hardware.

Não deixe o acesso de veículos pesados ​​ao acaso. Inicie hoje mesmo uma pesquisa formal no local. Solicite um projeto estrutural preliminar e uma lista de materiais (BOM) completa de um fabricante certificado. Esta etapa proativa fundamenta habilmente as expectativas do seu projeto e garante a segurança estrutural.

Perguntas frequentes

P: Qual é o vão máximo de uma ponte Compact 200 Bailey sem pilares intermediários?

R: Os vãos máximos chegam a aproximadamente 60 metros para tráfego mais leve. Veículos pesados ​​exigem configurações complexas de várias linhas e vários níveis. Estas configurações robustas reduzem o comprimento máximo do vão devido ao aumento do peso morto. Um vão típico para serviços pesados ​​atinge no máximo entre 30 a 45 metros, dependendo das cargas específicas do eixo. Consulte sempre as cartas de engenharia.

P: Um Compact 200 pode lidar com o carregamento do AASHTO HS25?

R: Sim. Os engenheiros configuram rotineiramente esses sistemas modulares para atender e exceder os padrões AASHTO HS25. Conseguir isso depende muito do vão escolhido e do layout do painel. Você deve especificar antecipadamente a classe de carga necessária. Os fabricantes projetarão então a configuração exata da treliça para garantir total conformidade.

P: Quanto tempo leva para instalar uma ponte Bailey pré-fabricada?

R: A velocidade de instalação varia de acordo com a experiência da tripulação e o comprimento do vão. Uma equipe experiente pode instalar um vão básico de 20 metros em menos de cinco dias. Estruturas complexas e de vários níveis, abrangendo 40 metros, podem exigir duas semanas. A preparação adequada do local e a prontidão da área de preparação influenciam fortemente este cronograma.

P: Qual é a vida útil esperada de uma ponte C200 galvanizada?

R: Um C200 galvanizado por imersão a quente com manutenção adequada dura facilmente de 30 a 50 anos. Muitas instalações permanentes duram muito mais tempo. A vida útil depende muito das condições ambientais, dos ciclos de fadiga do tráfego e da manutenção de rotina. Você deve agendar inspeções regulares de componentes altamente estressados ​​para maximizar a longevidade e garantir a segurança.
