Para projetos de infraestrutura crítica e de acesso temporário, preencher a lacuna entre as restrições do local e as demandas de carga útil requer uma solução altamente calculável e verificável. Você precisa de estruturas capazes de implantação imediata. Eles devem manusear máquinas enormes sem entortar. A avaliação de uma solução estrutural requer o equilíbrio entre as capacidades de vão livre e a conformidade com cargas pesadas. Você deve conseguir isso sem aumentar os cronogramas do projeto. Canteiros de obras remotos muitas vezes carecem de acessibilidade para a construção de pontes tradicionais. As operações de ajuda humanitária exigem caminhos logísticos imediatos. Uma análise técnica detalhada revela o envelope operacional específico destes sistemas modulares. Exploraremos suas configurações estruturais, ciência dos materiais e realidades de implementação para os tomadores de decisão. Você aprenderá como alinhar arranjos complexos de treliças com requisitos exatos de vão.

Principais conclusões

• O Compact 200 (CB200) suporta comprimentos de vão único de até 60,96 metros (200 pés), dependendo da configuração da treliça e da classe de carga alvo.

• As capacidades de carga estão alinhadas com os principais padrões internacionais (por exemplo, AASHTO HS20/HS25, Eurocódigo), acomodando frotas comerciais padrão e equipamentos pesados ​​sobre esteiras.

• Selecionar a configuração correta da treliça (de Single-Single a Triple-Double com cordas reforçadas) é o fator determinante no equilíbrio do peso morto em relação à capacidade de carga móvel necessária.

• A implementação bem-sucedida requer uma engenharia rigorosa de pré-lançamento, especialmente no que diz respeito à pressão de suporte da fundação e aos limites de lançamento do cantilever.

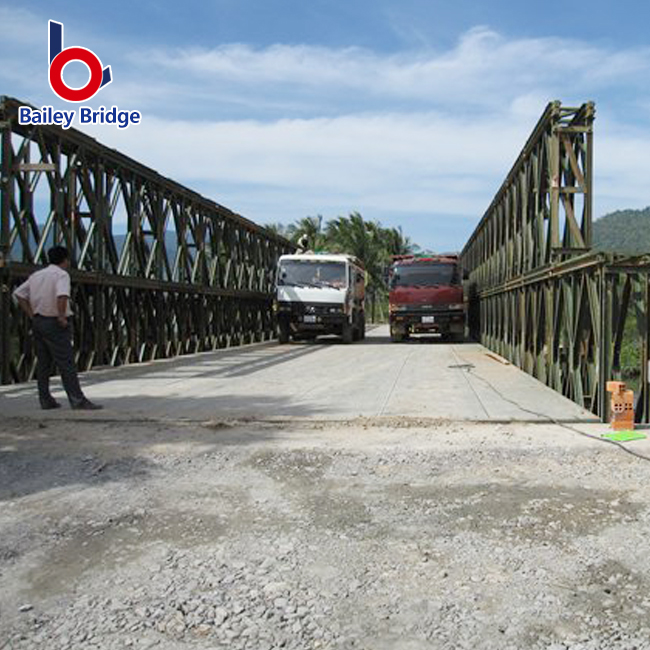

Avaliando a ponte Compact 200 Bailey para demandas pesadas de engenharia

Os sistemas legados padrão geralmente ficam aquém das cargas industriais modernas. Os engenheiros normalmente comparam os modelos CB200 mais recentes com as variantes padrão do CB100. O CB200 oferece uma altura de painel significativamente aumentada de 2.134 metros. Esta geometria mais alta melhora drasticamente a capacidade geral de cisalhamento. Ele fornece maior espaço livre na estrada para veículos de construção de grandes dimensões. Você ganha um envelope operacional mais amplo para tráfego variado. Espaços maiores evitam acidentes durante o transporte de equipamentos pesados.

As especificações dos materiais definem a resistência estrutural. Os fabricantes modernos utilizam classes de aço de alto rendimento Q345B, Q345C ou equivalentes. Isso transforma a montagem em uma ponte Bailey altamente confiável e de alta resistência . O aço de alto rendimento resiste eficazmente à fadiga dinâmica ao longo de décadas. Acomoda tráfego pesado constante. Essas classes de aço oferecem resistência à tração superior. Eles funcionam excepcionalmente bem em flutuações extremas de temperatura.

Vários critérios de sucesso tornam este sistema modular uma escolha viável. A implantação rápida destaca-se imediatamente como uma vantagem essencial. As equipes de montagem os constroem sem a necessidade de cais fluviais intermediários. Você ignora completamente o complexo trabalho de fundação subaquática. Os engenheiros prevêem curvas de deflexão com precisão usando tabelas de carga padronizadas. Esse desempenho previsível garante a segurança estrutural em diversos ambientes. A previsibilidade reduz os riscos durante a fase crítica de comissionamento.

Limites de configuração de extensão vs. treliça

A adição de painéis de treliça determina a extensão máxima sem suporte. Você pode organizá-los lado a lado ou empilhá-los verticalmente. Esta matriz de configuração define limites de carga finais. Os engenheiros devem combinar cuidadosamente a matriz com as dimensões do local. A disposição influencia diretamente a capacidade resistente ao momento fletor no meio do vão.

Gráfico de capacidade de configuração

Configurações de treliça simples e dupla (SS, DS)

As configurações Single-Single (SS) ou Double-Single (DS) funcionam melhor para aplicações específicas. Eles são ideais para vãos curtos a médios. Normalmente, estes abrangem até 30 metros de forma eficiente. Eles lidam confortavelmente com cargas de veículos comerciais padrão. Você mantém o peso morto excepcionalmente baixo. A montagem permanece excepcionalmente rápida. Equipes pequenas podem concluir essas compilações rapidamente. Eles exigem equipamento mínimo de levantamento pesado.

Configurações Triplas e Reforçadas (TS, TD, QSR)

Cargas dinâmicas extremas exigem estruturas robustas. Configurações Triple-Single (TS), Triple-Double (TD) e reforçadas com acordes (QSR) lidam com tensões intensas. Estes são estritamente necessários para vãos únicos máximos de até 60 metros. O transporte militar pesado necessita destas configurações mais pesadas. Os caminhões basculantes de mineração exigem múltiplas cordas reforçadas. As múltiplas treliças distribuem forças transversais em uma área mais ampla.

As compensações de carga morta apresentam uma realidade de engenharia constante. Configurações mais pesadas e de vários andares aumentam drasticamente o peso próprio da estrutura. Este peso interno acaba por limitar a amplitude teórica máxima. Você não pode adicionar painéis infinitamente. Os retornos decrescentes ocorrem à medida que o peso morto ultrapassa a capacidade de carga útil. Os engenheiros devem calcular este ponto de equilíbrio com precisão. Exceder as proporções ideais de peso causa fadiga estrutural interna.

Capacidade de carga, dinâmica e padrões de conformidade

As classificações de carga dinâmica mapeiam as capacidades da estrutura de acordo com requisitos rigorosos de engenharia. Eles se alinham perfeitamente com estruturas globais como AASHTO HL-93 ou Eurocode. Você pode configurar o sistema para veículos com carga útil de 40 a 120 toneladas. Essa flexibilidade é adequada para tudo, desde caminhões madeireiros até escavadeiras de mineração. Um Compact 200 Bailey Bridge atende a essas demandas intensas de forma consistente. Testes padronizados garantem essas classificações. Você confia em modelos matemáticos comprovados.

Fatores de impacto dinâmicos complicam os cálculos de carga estática. Os veículos em movimento geram estresse adicional continuamente. Altas velocidades aumentam as forças de impacto diretamente no deck de aço. A frenagem intensa transfere cargas horizontais severas para as travessas. Os veículos sobre esteiras tensionam o convés de maneira diferente dos caminhões com rodas. Você deve levar em conta essas forças dinâmicas durante a fase de projeto. As travas de aço penetram agressivamente nas superfícies. Os pneus de borracha distribuem as cargas de maneira mais uniforme.

O gerenciamento de deflexão e curvatura garantem estabilidade a longo prazo. Os engenheiros incorporam intencionalmente uma curvatura positiva na montagem inicial. Esta curva ascendente neutraliza com segurança a deflexão inevitável da carga dinâmica. À medida que caminhões pesados ​​cruzam, o convés se achata momentaneamente. Ele volta quando a carga passa completamente. Esta geometria ativa mantém a credibilidade estrutural sob tensão máxima. Camber evita que o vão ceda permanentemente.

Melhores práticas para gerenciar cargas dinâmicas:

• Aplique limites de velocidade rigorosos em todo o comprimento do vão.

• Limitar os veículos pesados ​​sobre lagartas exclusivamente às travessias centrais de faixa única.

• Inspecione os parafusos do painel de popa rotineiramente após eventos de frenagem de alto impacto.

• Aplique tratamentos de superfície antiderrapantes para reduzir as forças de frenagem horizontais.

• Instale rampas de aproximação com segurança para minimizar as vibrações de impacto na entrada.

Realidades de implementação e riscos do projeto

Cargas pontuais massivas concentram-se fortemente nos pontos de apoio. Você absolutamente precisa de dados geotécnicos precisos de antemão. As reações nos pilares são imensas. Eles exigem fundações substanciais de concreto armado ou grades pesadas. Solo fraco causará assentamentos catastróficos ao longo do tempo. Não subestime as pressões de sustentação da fundação. Os engenheiros devem analisar amostras básicas de solo. Falhas geotécnicas comprometem as estruturas metálicas mais resistentes.

A mecânica de lançamento do cantilever determina os requisitos de espaço de montagem. Normalmente, você precisa de um banco de lançamento com 1,5 vezes o comprimento da ponte. As equipes de montagem empurram a estrutura através da abertura usando rolos pesados. Você deve calcular com precisão o peso do nariz de lançamento. O nariz deve alcançar a margem oposta antes que o centro de gravidade se incline. Calcular mal este ponto de equilíbrio corre o risco de perder a estrutura. Você adiciona contrapesos à seção traseira para segurança.

A manutenção e o monitoramento da fadiga determinam a longevidade. Você deve implementar um ciclo de manutenção realista para esta ponte de treliça de aço . Cenários de alto tráfego aceleram o desgaste geral. Monitore os pinos do painel principal quanto a abrasão anormal. Realize verificações programadas de torque dos parafusos em todas as travessas. Rastreie cuidadosamente os revestimentos anticorrosivos em ambientes úmidos ou marinhos.

Pontos de verificação críticos de manutenção:

1. Verifique semanalmente os pinos do painel quanto a sinais de deformação por cisalhamento.

2. Verifique a tensão da cinta oscilante mensalmente para evitar oscilação lateral.

3. Inspecione anualmente o revestimento galvanizado quanto à penetração de ferrugem.

4. Reaperte os parafusos do convés após as primeiras cem travessias pesadas.

Lógica de seleção: o CB200 é a solução certa?

O tempo de implantação geralmente determina inteiramente a decisão estrutural final. Compare os rápidos tempos de montagem de sistemas modulares com alternativas. Pontes fabricadas sob medida exigem prazos de entrega estendidos de forma consistente. Você pode esperar meses pela fabricação de aço personalizado. Os painéis modulares chegam prontos para montagem imediata no local. Uma tripulação treinada pode lançar um lançamento médio em dias. Essa velocidade evita atrasos dispendiosos em projetos. A implantação rápida mantém as cadeias de abastecimento em movimento.

Avalie cuidadosamente os critérios de aplicação temporária versus permanente. Você pode utilizar o sistema como uma estrutura permanente com segurança. As instalações permanentes requerem atualizações ambientais específicas. Você deve especificar decks de epóxi antiderrapantes para tráfego civil. A galvanização por imersão a quente de alto grau é essencial para décadas de exposição. Ativos de aluguel temporário podem exigir apenas pintura padrão. Escolha o acabamento com base nas necessidades do ciclo de vida.

As equipes de compras e engenharia devem executar ações específicas de próxima etapa. Reúna dados precisos do site imediatamente. Você precisa da largura exata da lacuna medida com precisão. Determine a carga máxima esperada por eixo do veículo. Teste minuciosamente a capacidade de suporte do solo do banco. Colete esses dados críticos antes de contratar um fabricante. Dados precisos garantem desenhos de projeto adequados. As suposições levam a falhas estruturais catastróficas.

Conclusão

Esses sistemas modulares oferecem soluções altamente projetadas para desafios complexos de acesso. Eles exigem uma correspondência precisa de configuração com base nos requisitos exatos de amplitude. Você não pode adivinhar a disposição do painel com segurança. As demandas de carga determinam a geometria estrutural final. Cada componente desempenha um papel vital na distribuição de carga.

Aconselhamos vivamente a contratação de engenheiros estruturais qualificados no início da fase de projecto. Eles validarão rigorosamente seu método de lançamento cantilever. Eles garantem que o design do seu pilar lida com as forças concentradas com segurança. A supervisão profissional evita erros de instalação dispendiosos.

Solicite hoje mesmo cálculos estruturais específicos do local de um fornecedor certificado. Solicite uma matriz de configuração de extensão de carga personalizada. Esses dados garantirão o sucesso do seu projeto. Aja agora para proteger o caminho da sua infraestrutura crítica.

Perguntas frequentes

P: Qual é o vão livre máximo absoluto de uma ponte Compact 200 Bailey?

R: O vão livre máximo absoluto é de aproximadamente 60,96 metros (200 pés) sem pilares intermediários. Alcançar esse comprimento máximo requer configurações específicas para serviços pesados. Você deve usar configurações reforçadas, como Triple-Double Reinforced (TDR). O vão final permitido sempre depende dos limites de carga dinâmica exigidos e dos tipos de veículos que atravessam.

P: O CB200 pode suportar equipamentos pesados ​​ou tanques de 100 toneladas?

R: Sim, ele pode suportar confortavelmente equipamentos pesados ​​ou tanques de 100 toneladas. No entanto, isso exige configurações específicas de alta capacidade. Normalmente, você precisará de uma configuração Triple-Truss Double-Story (TD). A ponte também requer travessas resistentes personalizadas e decks reforçados para distribuir imensas cargas de trilhos uniformemente por toda a estrutura.

P: Como a largura do CB200 afeta as considerações de engenharia?

R: A largura determina a resistência do painel de popa e o peso estrutural geral. As configurações padrão de faixa única oferecem larguras livres de 3,15 m ou 4,2 m usando travessas padrão. Configurações personalizadas de pista dupla exigem vigas transversais significativamente mais longas e mais pesadas. Essas vigas maiores aumentam a carga permanente total. Os engenheiros devem recalcular os vãos máximos ao expandir a largura da estrada.

P: São necessárias ferramentas especializadas para a instalação?

R: Máquinas de construção pesada padrão lidam com elevação primária. No entanto, a montagem depende de hardware específico do sistema. Você precisa de rolos de painel especializados para serviços pesados, narizes de lançamento e pinos Bailey padronizados. As equipes usam chaves estruturais específicas e martelos de pinos projetados exclusivamente para esses painéis modulares para garantir conexões seguras.
