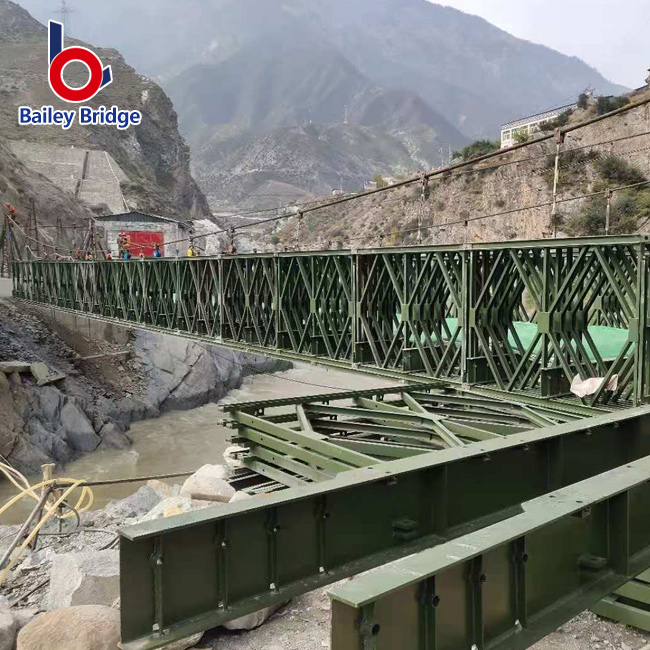

Engenheiros civis, gestores de compras e planejadores de ajuda humanitária enfrentam uma decisão crítica durante o planejamento da infraestrutura. Eles devem selecionar a ponte modular de aço certa para terrenos complexos. A escolha entre os diferentes sistemas disponíveis exige o equilíbrio dos requisitos de carga, comprimento do vão, orçamento e padrões de conformidade. Uma má escolha conduz frequentemente a inadequações estruturais, graves falhas de conformidade ou aumento desnecessário do orçamento.

Navegar nestas variáveis ​​exige dados fiáveis ​​e previsão prática. Este artigo fornece uma comparação técnica e comercial profunda para ajudar os tomadores de decisão a avaliar suas opções. Você descobrirá como especificar o sistema de ponte modular correto com base em parâmetros objetivos de engenharia. Também exploraremos as realidades de implantação do mundo real e as restrições de equipamento. Em última análise, você obterá a clareza necessária para fazer uma escolha de aquisição confiável, segura e eficiente.

Principais conclusões

• A **Ponte Compact 200 Bailey** apresenta um painel de treliça mais alto (aproximadamente 2,13 m) e componentes de aço mais grossos, tornando-a o padrão para cargas pesadas, vãos mais largos e conformidade internacional (AASHTO/Eurocode).

• A **ponte Compact 321** utiliza um painel mais curto (aproximadamente 1,4 m a 1,5 m) e componentes mais leves, ideal para instalação manual ou com poucos equipamentos, vãos mais curtos e implantações temporárias com orçamento limitado.

• A seleção deve ser orientada pelos requisitos máximos de vão único, classificações de carga veiculares esperadas, equipamentos de elevação disponíveis no local e requisitos de certificação regional.

Projeto estrutural e linha de base de componentes

Os engenheiros devem primeiro compreender a base física e metalúrgica de ambos os sistemas. Esses elementos fundamentais ditam o comportamento estrutural sob tensão. Eles também determinam o quão bem a ponte resiste às condições ambientais adversas ao longo do tempo.

Dimensões e geometria do painel

A unidade estrutural central de qualquer ponte modular é o painel de treliça. A geometria do painel determina diretamente a resistência geral de todo o sistema.

• Painel Compact 200: Este painel mede 3.048 metros de comprimento e 2.134 metros de altura.

• Painel Compact 321: Este painel compartilha um comprimento semelhante, mas apresenta uma altura menor. Normalmente mede entre 1,4 metros e 1,5 metros de altura.

A altura da treliça impacta diretamente a capacidade do momento fletor. Uma treliça mais alta cria um braço de alavanca maior contra cargas verticais. A ponte Compact 200 aproveita esta altura mais alta para resistir eficazmente às forças descendentes. Por outro lado, o painel 321 mais curto oferece menos resistência à flexão. Compensa através de seu peso mais leve e manuseio mais fácil.

Grau de material e fabricação

A seleção do material influencia fortemente a segurança e a longevidade. Os fabricantes normalmente forjam essas pontes em aço estrutural de alto rendimento. As classes comuns incluem aço Q345B ou Q460. Q345B oferece excelente resistência à tração para aplicações padrão. O Q460 oferece resistência ao escoamento superior para casos de carga extrema.

O controle de qualidade em nível de fábrica é extremamente importante. Padrões rígidos de soldagem evitam fraturas microscópicas sob estresse repetido. A galvanização por imersão a quente de alta qualidade reveste o aço com zinco protetor. Este processo previne ativamente a ferrugem e a corrosão. A fabricação superior impacta diretamente a longevidade estrutural. A má galvanização leva à rápida degradação em ambientes úmidos ou costeiros.

Raízes da Padronização

Esses dois sistemas evoluíram a partir de necessidades logísticas diferentes. A série 200 evoluiu especificamente para logística internacional pesada. Os engenheiros o projetaram para lidar com cargas comerciais massivas. A série 321 evoluiu a partir de modelos militares anteriores. Os designers o otimizaram para implantação rápida e localizada. Eles priorizaram a mobilidade em detrimento da capacidade máxima de carga. Compreender essas origens ajuda a alinhar o produto aos objetivos específicos do projeto.

Capacidade de carga e capacidades máximas de vão

A correspondência entre as demandas do projeto e os limites projetados garante a integridade estrutural. Você deve avaliar cuidadosamente os limites de desempenho. Sobrecarregar uma ponte modular é um convite a falhas catastróficas.

Serviço Pesado vs. Serviço Padrão

O Compact 200 Bailey Bridge é excelente em aplicações pesadas. Atinge facilmente longos vãos únicos. Em certas configurações de treliça múltipla, ela se estende por até 60 metros sem reforço. Ele lida com cargas pesadas de vários eixos sem esforço. Os engenheiros frequentemente classificam-no para classificações de carga HS20, HS25 e HA/HB. Isso o torna perfeito para caminhões de mineração e cargas pesadas.

Mapeamos um envelope operacional diferente para o sistema 321. Representa o desempenho de serviço padrão. As equipes de compras preferem isso para períodos mais curtos. Suporta com segurança o tráfego comercial e rural padrão. Raramente suporta os enormes pesos multieixos vistos na indústria pesada. Deve-se restringir seu uso a veículos mais leves ou ao tráfego de pedestres quando os vãos aumentam.

Fatores de deflexão e fadiga

Cargas dinâmicas criam deflexão no meio do vão. À medida que os veículos cruzam, a ponte flexiona para baixo. A flexão excessiva causa fadiga estrutural a longo prazo. Os componentes metálicos enfraquecem com o tempo sob estresse repetido.

Os painéis mais rígidos e altos da série 200 reduzem drasticamente esta deflexão. A altura adicionada endurece toda a corda da ponte. Esta rigidez reduz significativamente a fadiga estrutural a longo prazo. Uma ponte mais rígida parece mais segura para os motoristas. Também requer menos substituições de componentes durante seu ciclo de vida operacional. O sistema 321 experimenta uma deflexão mais visível em intervalos mais longos. Portanto, você deve monitorar suas conexões fixadas com mais frequência quanto à fadiga.

Realidades de instalação e requisitos de equipamento

O atrito logístico muitas vezes dita o sucesso do projeto. Mover uma ponte de um caminhão de entrega para uso ativo requer um planejamento preciso. Você deve analisar a viabilidade do local antes de selecionar um sistema.

Restrições de manuseio e peso

O peso dos componentes determina os requisitos do seu equipamento. A série 200 utiliza aço mais espesso e dimensões mais altas. Esses componentes são significativamente mais pesados. Quase sempre são necessários guindastes ou mecanização pesada durante a montagem. O lançamento da ponte sobre um rio exige escavadeiras pesadas ou sistemas de guincho robustos.

Por outro lado, a ponte Compact 321 utiliza um painel muito mais leve. Isto permite a instalação em áreas altamente remotas. Se o seu local não tiver acesso a máquinas pesadas, este sistema brilha. As equipes costumam montá-lo usando trabalho manual e ferramentas leves de elevação. Um guincho leve empurra facilmente a estrutura através de vãos menores.

Preparação do local

O peso morto total altera drasticamente a preparação do seu site. O enorme peso de uma ponte da série 200 requer uma engenharia robusta.

1. Teste de solo: Você deve verificar a capacidade de suporte profundo do solo antes de despejar o concreto.

2. Construção de pilares: Sistemas pesados ​​exigem pilares de concreto armado para evitar cisalhamento do solo.

3. Rolos de lançamento: Você deve instalar rolos de lançamento resistentes, capazes de suportar imensas cargas pontuais durante o empurrão.

4. Configuração do contrapeso: O processo de lançamento requer contrapesos substanciais no nariz de lançamento para evitar tombamento.

Sistemas mais leves simplificam essas etapas. Pilares temporários de madeira ou gabiões leves geralmente são suficientes para a série 321. Você pode usar rolos padrão e matemática de contrapeso menos complexa.

Riscos de implementação

Subestimar os requisitos de elevação apresenta enormes riscos de implementação. Terrenos acidentados ou inacessíveis complicam as entregas de guindastes. Se um guindaste não conseguir chegar ao seu local, uma ponte pesada se tornará um metal inútil. Você corre o risco de encalhar ativos caros. Os planejadores devem inspecionar meticulosamente as estradas de acesso. Certifique-se sempre de que os caminhões de transporte pesado possam navegar pelos estreitos ziguezagues rurais antes de encomendar um sistema para serviço pesado.

Conformidade, Certificação e Requisitos do Projeto

O risco regulatório inviabiliza muitos projetos de infraestrutura. Você deve avaliar ambos os sistemas através das lentes da conformidade internacional. Garantir a certificação adequada protege seu orçamento e sua situação legal.

Concursos Internacionais vs. Regionais

Os projetos de ajuda externa e os departamentos rodoviários nacionais têm regras rígidas. Eles especificam esmagadoramente a série 200 para grandes projetos. Esta preferência decorre de códigos de engenharia globais. O sistema está bem alinhado com os padrões AASHTO e Eurocódigo. Os empreiteiros internacionais confiam implicitamente nestas normas. Eles fornecem uma linguagem universal para segurança e desempenho.

As licitações regionais funcionam de forma diferente. Os municípios locais costumam ter diretrizes flexíveis. Eles poderiam aceitar a série 321 para desvios temporários. Os conselhos de desenvolvimento rural aprovam frequentemente sistemas mais leves para esticar orçamentos limitados. No entanto, a utilização de normas locais para um projeto internacional garante falhas de conformidade.

Protocolos de verificação

Nunca aceite afirmações de marketing pelo valor nominal. Você deve verificar rigorosamente as capacidades do fabricante. Siga protocolos de verificação rigorosos antes de assinar um pedido de compra.

• Relatórios de teste de matéria-prima (MTRs): Solicite comprovação documentada da resistência ao escoamento e da composição química do aço.

• Ensaios Não Destrutivos (END): Exija certificados de testes de soldagem. O teste ultrassônico garante que as soldas não contenham vazios ocultos.

• Certificação ISO: Verifique se a fábrica mantém a conformidade com o padrão ISO 9001 atual para processos de fabricação.

• Espessura de galvanização: Solicite relatórios independentes que verifiquem se a espessura do revestimento de zinco atende aos padrões anticorrosivos.

Esses documentos funcionam como sua apólice de seguro. Eles provam que o aço corresponde exatamente aos projetos de engenharia.

Lógica de seleção: qual ponte modular se adapta ao seu projeto?

As equipes de compras e engenharia precisam de uma estrutura clara. Uma matriz de decisão estruturada elimina suposições. Revise os parâmetros cuidadosamente antes de finalizar suas especificações técnicas.

Escolha a Série 200 quando:

• O projeto exige vãos superiores a 30 a 40 metros sem pilares intermediários de apoio.

• A ponte deve suportar caminhões pesados ​​de mineração, equipamentos madeireiros ou veículos de transporte militar.

• Certificações de segurança internacionais rigorosas regem os requisitos de curso legal.

• A durabilidade a longo prazo em zonas comerciais de alto tráfego é obrigatória.

Escolha a Série 321 quando:

• O local de implantação proíbe estritamente o transporte ou operação de guindastes pesados.

• A aplicação é inteiramente temporária, como ajuda emergencial em desastres ou passarelas de pedestres.

• O projeto opera sob fortes restrições orçamentárias e padrões de engenharia locais.

• Sua equipe deve montar a estrutura principalmente com mão de obra manual.

Próximas etapas

Você nunca deve finalizar um pedido de compra com base em suposições. Sempre consulte primeiro o departamento de engenharia interno do fabricante. Solicite um cálculo de classe de carga específico do local. Peça-lhes para gerar um layout CAD detalhado mapeando a topografia exata do seu site. Esta etapa proativa evita desalinhamentos dispendiosos durante a fase final de instalação.

Conclusão

Nenhuma das pontes modulares atua como uma opção universalmente superior. A escolha correta depende inteiramente do alinhamento de variáveis ​​específicas. Você deve equilibrar comprimentos de vão, perfis de carga, códigos de conformidade e limitações de acesso ao site. O sistema mais pesado oferece resistência incomparável e conformidade internacional. O sistema mais leve oferece rápida mobilidade e flexibilidade de instalação manual.

A verificação das capacidades da fábrica continua sendo fundamental. Exigir especificações técnicas transparentes é tão importante quanto escolher o modelo físico da ponte. Um sistema mal fabricado falha independentemente dos seus parâmetros iniciais de projeto.

Incentivamos você a solicitar uma consulta técnica de um fabricante verificado. Baixe suas folhas de especificações oficiais. Compare suas tabelas de carga diretamente com os requisitos precisos do seu projeto. Tome medidas hoje para garantir a solução estrutural exata que sua infraestrutura exige.

Perguntas frequentes

P: Os componentes dos dois sistemas diferentes podem ser misturados ou trocados?

R: Não. A mistura de componentes apresenta graves riscos de segurança. Eles operam em dimensões de furos de pinos, espessuras de aço e distribuições de carga totalmente diferentes. A tentativa de forçar incompatibilidades compromete a integridade estrutural e invalida as garantias do fabricante.

P: Qual é o prazo típico de entrega de uma ponte modular para serviço pesado?

R: Os prazos de entrega variam com base em diversas variáveis. Os níveis de estoque da fábrica, os tempos personalizados de galvanização por imersão a quente e a logística de transporte global desempenham papéis importantes. Normalmente, os fabricantes exigem de 30 a 60 dias para produção, seguidos de tempos de trânsito.

P: Como os requisitos de manutenção diferem entre os dois sistemas?

R: A manutenção depende muito do tratamento de superfície. A galvanização por imersão a quente requer manutenção mínima em comparação com a pintura padrão, que necessita de retoques frequentes. Ambos os sistemas exigem inspeções periódicas de torque nos pinos e parafusos, especialmente após cargas dinâmicas pesadas.

P: O sistema de isqueiro é adequado para uso permanente em rodovias?

R: Geralmente, não. Suas classificações de carga atendem ao tráfego temporário ou mais leve. A esmagadora maioria dos engenheiros prefere a série 200, mais alta e mais pesada, para instalações permanentes em rodovias devido à resistência superior à fadiga e à conformidade com os códigos rodoviários globais.
