A seleção do projeto de ponte correto requer equilíbrio entre capacidade de carga, requisitos de vão, custos de material e velocidade de implantação. Engenheiros civis e planejadores de projetos enfrentam diariamente escolhas difíceis. Você deve preencher lacunas físicas desafiadoras sem exceder orçamentos apertados ou perder prazos rígidos. Estruturas de vigas sólidas muitas vezes exigem matérias-primas excessivas. Esse volume aumenta os custos de frete e estende enormemente os prazos de construção. Você pode resolver esses problemas adotando estruturas arquitetônicas altamente eficientes. O valor central de uma ponte de treliça reside na sua notável relação resistência-peso. Ao interligar os membros estruturais, esses vãos proporcionam estabilidade excepcional usando significativamente menos aço. Desvendaremos a física essencial por trás desses desenhos geométricos neste guia completo. Você aprenderá como essas estruturas gerenciam forças dinâmicas em longos vãos. Esse conhecimento específico ajuda planejadores de projetos, engenheiros e equipes de compras a avaliar projetos com confiança. Você pode então determinar se essa arquitetura estrutural atende exatamente às suas necessidades de infraestrutura, cronograma e conformidade.

Principais conclusões

• Transferência de carga eficiente: As pontes treliçadas funcionam distribuindo o peso através de uma rede de triângulos interconectados, convertendo cargas dinâmicas em pura tensão e compressão.

• Alto ROI em materiais: A eficiência geométrica permite uma capacidade de suporte de carga significativa usando menos material do que alternativas de viga sólida, reduzindo custos de transporte e fabricação.

• Adaptabilidade modular: Projetos específicos, como a ponte de treliça bailey, oferecem implantação rápida e pré-projetada para aplicações temporárias, de emergência ou de acesso remoto.

• Compensações de manutenção: Embora altamente duráveis, a complexidade dos nós interconectados exige protocolos de inspeção rigorosos e localizados para manter a integridade estrutural e a conformidade.

A Mecânica Central: Gerenciando Tensão e Compressão

Você deve entender a geometria básica para compreender como essas estruturas funcionam. O triângulo é a unidade fundamental indiscutível de qualquer arquitetura de treliça. Quadrados e retângulos perdem facilmente a forma quando submetidos a pressão externa. Os triângulos possuem uma vantagem mecânica única. Eles não podem ser distorcidos pelo estresse sem alterar fisicamente o comprimento de seus lados. Essa rigidez inerente os torna o alicerce perfeito para infraestrutura pesada.

Cada ponte deve absorver e redirecionar com segurança dois tipos distintos de peso. Primeiro, deve suportar a sua própria massa estrutural. Os engenheiros chamam isso de carga morta. Em segundo lugar, deve apoiar o tráfego em movimento e as forças ambientais como o vento ou a neve. Chamamos isso de carga ativa. Uma estrutura estrutural bem projetada absorve essas cargas combinadas simultaneamente. Dispersa instantaneamente o peso concentrado por toda a estrutura interligada. Esta dispersão evita que qualquer ponto localizado suporte toda a carga.

A rede de triângulos gerencia o estresse convertendo forças dinâmicas em duas reações internas primárias. Podemos categorizar essas reações para compreender a mecânica de sobrevivência da ponte:

1. Compressão: Estas são forças poderosas que empurram para dentro os membros estruturais. Eles tentam ativamente encurtar ou esmagar o material. Na maioria dos projetos padrão, as cordas superiores e os postes verticais específicos suportam essas forças de compressão.

2. Tensão: Estas são forças de tração para fora que alongam os membros estruturais. Eles tentam ativamente alongar ou quebrar o material. Os banzos inferiores e os tirantes diagonais normalmente absorvem essas forças de tração.

Considere uma analogia simples para partes interessadas não-engenheiros. Imagine caminhar pela neve profunda e pulverulenta com botas normais de inverno. Suas botas concentram o peso do seu corpo em uma pequena área de superfície. Você afundará imediatamente na neve. Agora imagine usar raquetes largas de neve. As raquetes de neve não reduzem o peso corporal real. Em vez disso, eles distribuem exatamente a mesma pressão sobre uma área geométrica muito mais ampla. Uma treliça estrutural funciona exatamente como uma raquete de neve gigante de aço. Ele espalha a pressão concentrada por uma rede massiva para evitar falhas localizadas catastróficas.

Variações Estruturais e Critérios de Avaliação

Você não pode usar uma abordagem única ao projetar a infraestrutura. Você deve combinar a variação estrutural específica com os rigorosos critérios de sucesso do seu projeto. Os planejadores baseiam essas decisões críticas no comprimento do vão alvo, nos limites de carga dinâmica e no orçamento disponível. Vamos avaliar as três variações de design histórico e moderno mais comuns.

A configuração Pratt destaca-se como um clássico da engenharia. Neste layout, os membros verticais controlam o impulso de compressão para dentro. Os membros diagonais inclinam-se em direção ao centro e suportam a tração externa da tensão. Essa orientação específica permite que os engenheiros usem tirantes de aço diagonais mais finos e leves. O projeto Pratt oferece uso altamente econômico de aço caro. Ele tem um desempenho excepcionalmente bom em vãos de até 250 pés.

A configuração de Warren adota uma abordagem ligeiramente diferente da geometria. Baseia-se em triângulos equiláteros que medem o comprimento da estrutura. Os membros diagonais alternam continuamente entre lidar com tensão e compressão. Este layout altamente eficiente minimiza o uso total de material. É excelente para cargas de veículos mais leves e suporta fabricação rápida. No entanto, o projeto de Warren concentra imensa tensão em nós de juntas específicos sob cargas dinâmicas pesadas. Você deve reforçar esses nós com cuidado.

A configuração Howe reflete essencialmente o layout Pratt. Suas amarrações diagonais se afastam do centro, o que significa que elas suportam a compressão em vez da tensão. Isso força os membros verticais a administrar a tensão. Historicamente, os construtores favoreceram o projeto Howe porque permitia a mistura de materiais. Eles costumavam usar madeira barata para as diagonais de compressão maciça e ferro caro apenas para as hastes de tensão verticais. Embora historicamente significativa, a infraestrutura comercial moderna de transporte pesado raramente utiliza o projeto Howe hoje.

Matriz de Avaliação de Projeto Estrutural

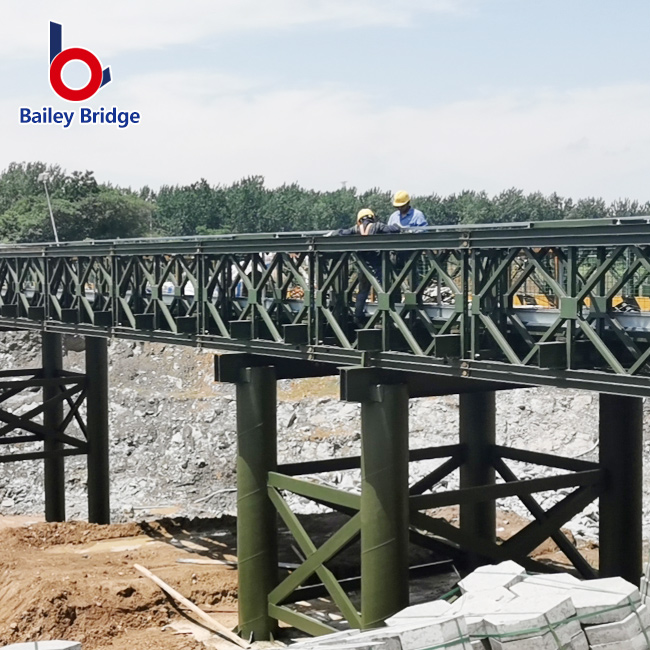

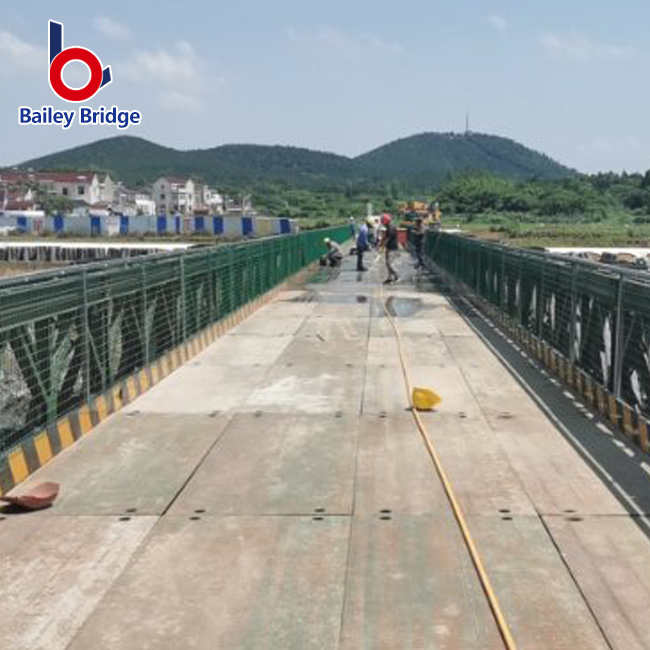

The Bailey Truss Bridge: uma solução para implantação rápida

Às vezes, os prazos dos projetos diminuem drasticamente devido a emergências ou obstáculos logísticos inesperados. Nestes cenários, não é possível esperar meses pela fabricação de aço personalizado. Você precisa de uma solução pré-projetada. A ponte de treliça bailey é uma estrutura modular de painel de aço pré-fabricada altamente famosa. Originado durante a Segunda Guerra Mundial para o rápido movimento de tropas, este sistema engenhoso revolucionou a infra-estrutura temporária. Combina a resistência geométrica das estruturas estruturais tradicionais com a flexibilidade suprema do design modular.

Você deve avaliar esta solução modular para cenários que exigem implantação imediata e confiável. Os casos de uso típicos incluem ajuda urgente em desastres depois que as enchentes destruíram a infraestrutura local. As equipes de logística militar os utilizam constantemente para atravessar terrenos difíceis. As operações florestais remotas dependem deles para extrair madeira pesada em ravinas profundas. Os empreiteiros civis muitas vezes os utilizam como desvios temporários de construção enquanto reconstroem a infraestrutura rodoviária permanente.

Este sistema modular oferece diversas vantagens críticas de implementação:

• Não é necessário equipamento especial: As equipes de campo podem montar os painéis manualmente usando ferramentas simples. Raramente são necessários guindastes pesados ​​para empurrar a estrutura através de uma abertura.

• Peças padronizadas: Os painéis de aço intercambiáveis ​​simplificam o gerenciamento de seu estoque. Você contorna os gargalos típicos de aquisição associados ao aço estrutural fresado sob medida.

• Resistência Escalável: Você pode adicionar painéis de reforço extras nas laterais para aumentar dinamicamente a capacidade geral de peso.

• Ativos reutilizáveis: assim que seu projeto temporário for concluído, você poderá desmontar a estrutura, embalá-la em caminhões e implantá-la em outro lugar.

Apesar destas vantagens profundas, é necessário respeitar as limitações operacionais do sistema. Os engenheiros normalmente implantam essas unidades modulares para vãos mais curtos em comparação com instalações permanentes massivas. Eles também impõem limites de velocidade máxima mais baixos para o tráfego cruzado. Uma estrutura permanente e personalizada lida melhor com o tráfego interestadual pesado e de alta velocidade do que um sistema de painel modular temporário. Você deve avaliar a velocidade de implantação em relação às restrições operacionais de longo prazo.

Vantagens comerciais e de engenharia (justificativa de ROI)

Os planeadores de infra-estruturas devem justificar implacavelmente todas as despesas de capital. Ao avaliar uma estrutura estrutural, você deve olhar além das capacidades de carga bruta. Você precisa analisar as vantagens comerciais mais amplas. A geometria exclusiva de triângulos interconectados proporciona excepcional eficiência de custo por vão. Você consegue uma resistência enorme enquanto reduz drasticamente o volume geral do material. Aço e concreto menos sólidos se traduzem diretamente em custos de matéria-prima muito mais baixos.

Esta redução material desencadeia uma reação em cadeia de benefícios comerciais. Como a superestrutura pesa significativamente menos, você paga frete pesado muito mais barato para entregá-la. Uma ponte mais leve também exige requisitos de fundação significativamente reduzidos. Você não precisa derramar tanto concreto maciço para os pilares e pilares. Esta redução na complexidade da subestrutura economiza imenso tempo de mão de obra e custos de aluguel de máquinas pesadas.

Gráfico de comparação de custos e eficiência

Os impactos ambientais e locais representam outro importante factor de justificação. Os projetos de construção modernos enfrentam um intenso escrutínio ecológico. Uma superestrutura mais leve requer trabalhos de fundação muito menos invasivos em leitos de rios ou zonas húmidas sensíveis. Ao reduzir a pegada física dos pilares e pilares, você agiliza drasticamente o processo de licenciamento ambiental. Escavações menos pesadas traduzem-se numa redução da perturbação ecológica e em agências reguladoras locais mais felizes.

Você também garante excelente durabilidade a longo prazo. Os padrões de durabilidade da indústria mostram que as estruturas de aço galvanizado apresentam um desempenho excepcionalmente bom ao longo de décadas. A galvanização adequada protege o aço carbono da umidade agressiva e dos sais da estrada. Quando você mantém os revestimentos protetores, essas instalações ultrapassam facilmente meio século de serviço ativo. O forte retorno inicial do investimento aumenta ao longo de uma vida operacional longa e confiável.

Riscos de implementação e considerações de conformidade

Não é possível tomar decisões de engenharia informadas sem avaliar os riscos inerentes. A principal desvantagem de qualquer estrutura interconectada envolve as extensas realidades de manutenção e inspeção. Esses projetos dependem inteiramente de centenas de juntas, placas de reforço e conexões aparafusadas pesadas. Cada nó estrutural representa um ponto potencial de fadiga de longo prazo ou corrosão localizada.

Detritos, umidade e sais corrosivos da estrada acumulam-se facilmente nesses espaços estreitos de juntas. Portanto, você não pode simplesmente inspecionar as vigas principais e ir embora. A complexidade geométrica exige protocolos de inspeção altamente rigorosos, especializados e rotineiros. As equipes de manutenção devem verificar meticulosamente as placas de reforço individuais em busca de fraturas microscópicas por estresse. Essa realidade de inspeção intensiva aumenta seus orçamentos anuais de manutenção operacional.

As restrições de liberação e as cargas ambientais do vento também apresentam riscos de implementação. Muitos projetos utilizam uma configuração de “treliça”, onde o tráfego passa diretamente pelo meio da estrutura de aço. Esta geometria específica restringe a folga vertical total disponível para a estrada. Você deve calcular cuidadosamente os limites de altura para cargas comerciais de grandes dimensões. Além disso, a extensa rede de membros de aço expostos cria uma enorme área de superfície. Esta grande área de superfície capta ventos significativos, tornando a superestrutura altamente vulnerável a cargas agressivas de vento lateral. Os engenheiros devem calcular e mitigar estas forças aerodinâmicas.

Finalmente, você deve navegar pela estrita conformidade regulatória. Você deve aderir meticulosamente aos padrões locais do Departamento de Transporte (DOT) e da AASHTO. Os órgãos reguladores governam estritamente as classificações de carga estrutural e determinam redundâncias específicas de membros críticos para fraturas. Um membro crítico para fratura é um único componente de aço que pode provocar o colapso total da ponte se falhar. A conformidade moderna exige que você projete caminhos de carga secundários. Essas redundâncias garantem que a estrutura permaneça em pé mesmo que um tirante de tensão diagonal primário se rompa. Se você estiver substituindo uma estrutura histórica, também deverá seguir diretrizes de preservação complexas.

Conclusão

A seleção da estrutura ideal da ponte exige uma avaliação rigorosa da física, dos custos e das restrições do projeto. Um projeto de treliça continua sendo a escolha ideal quando você deve maximizar o comprimento do vão e a capacidade de carga. Consegue controlar rigorosamente o peso do material e os custos brutos. Ao aproveitar a perfeição geométrica do triângulo, estas estruturas absorvem e distribuem com segurança imensas cargas dinâmicas. Oferecem um equilíbrio altamente calculado entre eficiência estrutural e investimento de capital.

Quando os prazos são curtos ou os locais são incrivelmente remotos, as variações modulares proporcionam um valor incomparável. Os sistemas de painéis pré-fabricados permitem que as equipes evitem longas filas de fabricação personalizada. Eles garantem que o acesso crítico seja restaurado de forma rápida, segura e eficiente usando ferramentas básicas. Esta capacidade modular revela-se inestimável para ajuda humanitária e infra-estruturas temporárias.

Você nunca deve finalizar um design sem uma análise especializada do local. Encorajamos fortemente as partes interessadas do projeto a consultar engenheiros estruturais licenciados ou fabricantes experientes de pontes modulares. Você deve realizar um estudo de viabilidade específico do local para mapear as cargas ambientais locais. Analise suas demandas exatas de tráfego e requisitos regulatórios antes de iniciar a obra.

Perguntas frequentes

P: Qual é a principal diferença entre uma ponte em treliça e uma ponte em viga?

R: Uma ponte em viga resiste a cargas verticais diretamente através da resistência à flexão de um material sólido. Requer vigas grossas e pesadas. Um projeto de treliça controla o peso por meio de uma estrutura geométrica de triângulos. Ele distribui eficientemente a pressão como forças de tensão e compressão entre muitos membros interconectados mais leves.

P: Quanto tempo normalmente dura uma ponte de treliça de aço?

R: Com galvanização adequada e manutenção de rotina rigorosa, uma estrutura de aço dura facilmente de 50 a 75 anos. Algumas estruturas historicamente significativas operam há mais de um século. A vida útil depende muito da exposição ambiental, inspeções conjuntas de rotina e estratégias oportunas de mitigação de ferrugem.

P: Uma ponte de treliça bailey pode ser usada permanentemente?

R: Sim, nas condições certas. Embora os engenheiros os tenham projetado originalmente para implantação rápida e temporária, muitos servem permanentemente. Se forem adequadamente mantidas, galvanizadas e mantidas em ambientes de baixo tráfego ou acesso remoto, essas estruturas modulares podem servir de forma confiável as comunidades locais por várias décadas.

P: O que torna um membro da ponte “crítico para fratura”?

R: Um componente de aço é crítico para fratura se sua falha repentina causar o colapso de uma parte ou de toda a ponte. Os padrões de engenharia modernos atenuam esse grave risco ao projetar caminhos de carga redundantes. Isto garante que o peso dinâmico seja transferido com segurança para membros alternativos se uma conexão falhar.
