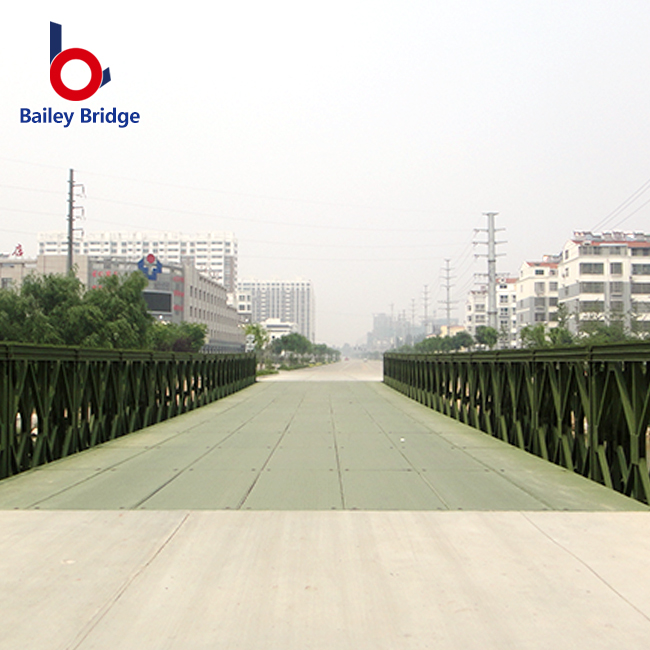

A recuperação emergencial de estradas exige um equilíbrio cuidadoso entre velocidade de implantação imediata e integridade estrutural confiável. Quando inundações, deslizamentos de terra ou falhas estruturais súbitas cortam rotas de transporte críticas, os decisores não podem permitir-se atrasos nas aquisições ou especificações incompatíveis. A pressão para restaurar o acesso rapidamente muitas vezes leva a escolhas precipitadas de engenharia. Esta abordagem pode facilmente colocar as equipes de emergência e as comunidades locais em risco adicional. Nós nos concentramos aqui na Ponte Compact 321 Bailey . Nós o apresentamos como um sistema padronizado globalmente e altamente adaptável, de ponte de treliça de aço temporária projetado precisamente para esses momentos críticos.

Nosso objetivo é fornecer às equipes de engenharia e compras uma estrutura rigorosa e baseada em evidências. Você aprenderá como avaliar adequadamente as condições do local, dimensionar os componentes necessários e obter um sistema 321 confiável para cenários de socorro em desastres. A aplicação destes conhecimentos técnicos garante uma rápida restauração da rede rodoviária sem nunca comprometer a segurança ou a conformidade regulamentar.

Principais conclusões

• Implantação rápida: O sistema Compact 321 foi projetado para montagem manual ou de máquinas leves, tornando-o ideal para zonas de desastre com acesso comprometido a equipamentos pesados.

• Escalabilidade Modular: A capacidade de carga e o comprimento do vão são ditados pelas configurações do painel (por exemplo, Único-Simples a Duplo-Triplo), exigindo alinhamento preciso com o tráfego de emergência previsto (por exemplo, cargas HS15 a HS20).

• Pré-requisitos geotécnicos: A construção acelerada de pontes ainda requer estabilidade verificada do encontro; a velocidade de montagem da superestrutura é irrelevante se a engenharia da subestrutura for ignorada.

• Verificação de aquisição: O fornecimento deve priorizar a intercambialidade de componentes, tipos de aço de alto rendimento (por exemplo, Q345/Q355) e tolerâncias de fabricação rigorosas para evitar falhas de montagem no local.

Avaliando restrições do local e viabilidade estrutural

Antes de implantar qualquer sistema de ponte, as equipes de engenharia devem avaliar as restrições físicas do local do desastre. Medições preliminares precisas evitam atrasos dispendiosos durante a fase de montagem.

Primeiro, você deve definir a lacuna física. Medir com precisão a extensão livre é apenas o primeiro passo. Você também deve calcular o espaço de lançamento necessário no lado de preparação. O método de lançamento cantilever requer espaço traseiro suficiente para montar os painéis da ponte e fixar os contrapesos antes de empurrar a estrutura através do rio ou ravina.

Recomendamos seguir uma sequência estrita para avaliação do local:

1. Meça a amplitude precisa entre bancos estáveis.

2. Calcule a área de preparação plana disponível atrás do pilar próximo.

3. Identifique obstruções aéreas, como linhas de energia ou copas de árvores.

4. Avaliar a abordagem de nivelamento de estradas para veículos de transporte pesado.

A integridade dos pilares pós-desastre apresenta outro grande desafio. Inundações e deslizamentos de terra costumam causar graves lavagens do solo. Você deve avaliar cuidadosamente a estabilidade da margem antes de colocar cargas perto da borda. A construção acelerada de pontes exige suporte verificado da subestrutura. Você não pode lançar uma ponte com segurança sobre lama comprometida. É altamente recomendável instalar fundações temporárias antes da chegada da ponte. As soluções típicas incluem esteiras de madeira, soleiras de concreto ou microestacas cravadas.

As limitações de espaço e largura também determinam a viabilidade. A largura livre padrão de faixa única do sistema 321 é normalmente de 3,7 metros. Você deve avaliar se essa largura atende aos requisitos específicos de volume de tráfego para sua operação de recuperação. As faixas estreitas restringem o tráfego nos dois sentidos, exigindo sistemas de controlo de tráfego em ambos os lados da passagem.

Pontes de treliça de aço temporárias compactas 321 vs. alternativas

Os tomadores de decisão muitas vezes avaliam o design do 321 em relação aos sistemas modulares mais pesados. Compreender o peso dos componentes e a capacidade de manuseio é crucial para a logística de emergência. Os painéis padrão 321 pesam aproximadamente 270 kg. Este design leve permite a montagem manual por uma equipe de tamanho moderado. Quando estradas desabadas impedem que os guindastes cheguem ao local, esta capacidade de movimentação manual torna-se um recurso vital.

Por outro lado, sistemas mais pesados ​​como o HD200 exigem maquinaria pesada para instalação. Embora o modelo 321 seja excelente em períodos de emergência rápidos e padrão, devemos observar com transparência as compensações. Você pode precisar de um sistema HD200 para operações contínuas de frete pesado. Requisitos mais amplos de pista dupla também levam os engenheiros a adotar configurações de treliça mais pesadas.

Identificar os casos de uso apropriados simplifica o processo de seleção. A implantação de uma ponte Bailey de emergência baseada no projeto 321 fornece o cronograma de recuperação mais rápido em cenários específicos. É ideal para estradas de acesso rurais, rodovias secundárias devastadas e corredores de socorro imediato em desastres. Quando o acesso a equipamentos pesados ​​é impossível, o sistema 321 oferece a solução estrutural mais confiável.

Principais configurações de engenharia e capacidades de carga

O brilho de um sistema de treliça modular reside na sua engenharia escalável. Você pode adaptar a ponte para lidar com vãos e pesos de veículos variados, simplesmente alterando a forma como você monta os painéis padrão.

A decodificação das configurações da treliça requer a compreensão das linhas e níveis. Adicionar linhas de treliça lado a lado aumenta a resistência. O empilhamento de camadas verticalmente aumenta a rigidez e a capacidade de vão. Uma configuração Single-Single usa uma linha de treliça e uma camada. Adapta-se a vãos curtos e veículos leves. Uma configuração Duplo-Single coloca dois painéis lado a lado em cada lado do deck. Para alcances mais longos, você pode utilizar um arranjo Triplo-Duplo, com três fileiras paralelas empilhadas em duas camadas de altura. Isto aumenta exponencialmente a capacidade de carga e o alcance máximo do vão.

Os engenheiros devem avaliar os limites de deflexão e o comportamento de fadiga. Os veículos em movimento transmitem cargas dinâmicas à superestrutura. Aconselhamos a referência aos princípios gerais da AASHTO ou FHWA para estruturas pré-fabricadas temporárias. Esses padrões regem taxas de deflexão aceitáveis ​​sob cargas pesadas. A configuração adequada garante que a ponte absorva a tensão com segurança, sem risco de falha por fadiga a longo prazo.

Comparação de sistemas de decks

A escolha do material de deck certo afeta a velocidade de implantação e a manutenção.

Comparamos as duas opções principais abaixo:

Gráfico de comparação de opções de decks

As plataformas de aço ortotrópicas oferecem desempenho superior em contextos de emergência. Eles se integram perfeitamente ao sistema Compact 321 Bailey Bridge . Embora a madeira seja mais barata e de origem local, ela sofre com o clima úmido contínuo e as fortes forças de frenagem dos caminhões.

Logística, métodos de lançamento e riscos de implementação

Mover uma ponte de um armazém para uma zona remota de desastre requer um planejamento logístico meticuloso. Os sistemas modulares apresentam uma área de transporte impressionantemente eficiente. Você pode facilmente embalar os componentes para um vão típico de 30 metros em apenas alguns contêineres padrão de 20 ou 40 pés. Alternativamente, você pode transportá-los usando caminhões-plataforma padrão. Isto minimiza o tamanho do comboio que viaja para zonas restritas de desastre.

O método padrão de lançamento em balanço elimina a necessidade de cimbres na água. As equipes montam a ponte na margem de espera. Eles fixam um “nariz de lançamento” leve na frente da estrutura. A equipe então empurra a ponte para frente sobre rolos de lançamento especializados. Você deve realizar cálculos rigorosos de contrapeso antes de empurrar. Se a parte traseira da ponte não tiver peso suficiente, toda a estrutura tombará para a frente na abertura.

Mesmo com sistemas padrão, gargalos de implementação ocorrem com frequência. Você pode evitar atrasos antecipando estes riscos comuns:

• Área de preparação inadequada: A falta de espaço plano suficiente atrás do pilar impede a montagem adequada do painel e a colocação do contrapeso.

• Pinos de conexão ausentes: as vibrações do transporte podem afrouxar ferragens fixadas incorretamente. Pinos perdidos interrompem imediatamente toda a sequência de lançamento.

• Falta de supervisão qualificada: Subestimar a necessidade de supervisão qualificada conduz frequentemente a painéis desalinhados e a procedimentos de lançamento inseguros.

Lista de verificação de aquisições: garantindo qualidade, conformidade e confiança

A aquisição de aço estrutural para infraestruturas de emergência não deixa espaço para concessões. As equipas de aquisição devem aplicar controlos de qualidade rigorosos ao avaliar potenciais fabricantes de pontes.

A verificação do grau do material serve como sua principal proteção. Você deve exigir certificados de teste verificáveis ​​para todos os componentes de aço. Classes de aço de alto rendimento, como Q345 ou Q355, não são negociáveis ​​para painéis de treliça estruturais. Esses documentos comprovam que o aço atende aos requisitos mínimos de resistência ao escoamento. Sem eles, você corre o risco de uma falha estrutural catastrófica sob tráfego intenso.

A proteção contra corrosão influencia diretamente a vida útil da implantação. Você deve avaliar os tratamentos de superfície com base na duração prevista de uso da ponte. A galvanização por imersão a quente oferece proteção superior e duradoura contra ferrugem e intempéries. É ideal que a ponte temporária permaneça no local durante anos. A pintura industrial oferece proteção adequada para reparos de curto prazo, mas requer manutenção contínua em ambientes úmidos.

Finalmente, a intercambialidade dos componentes garante uma montagem suave no local. Comprar de fabricantes não verificados acarreta riscos enormes. Se os furos não se alinharem perfeitamente sob tensão, sua equipe não poderá conectar os painéis. Recomendamos fortemente a exigência de relatórios abrangentes de montagem de teste antes que o fabricante envie o produto final. Isso garante que as tolerâncias de fabricação de precisão sejam atendidas.

Conclusão

A seleção de um sistema modular de treliça de aço reduz significativamente os prazos de recuperação de desastres, mas apenas quando executado corretamente. A velocidade depende inteiramente de uma avaliação rigorosa do local, do dimensionamento preciso da configuração e de aquisições de qualidade intransigentes. Você não pode ignorar os princípios básicos da engenharia só porque a situação é uma emergência.

Aconselhamos as equipes de compras e engenharia a finalizar primeiro o vão livre necessário e a classe de carga prevista. Você deve realizar levantamentos geotécnicos completos dos pilares pós-desastre. Depois de coletar esses dados críticos do local, você poderá solicitar com segurança desenhos técnicos altamente específicos e orçamentos firmes de fabricantes de pontes respeitáveis.

Perguntas frequentes

P: Qual é a extensão máxima de uma ponte Compact 321 Bailey?

R: O vão máximo não perfurado depende muito da classe de carga escolhida e da configuração do painel. Para cargas mais leves, uma configuração Triplo-Duplo fortemente reforçada pode atingir de 51 a 60 metros. No entanto, os vãos diminuem significativamente para o tráfego pesado e contínuo de caminhões. Cada configuração deve ser aprovada pelo engenheiro para o local específico.

P: Uma ponte Bailey de emergência pode ser reaproveitada após a reconstrução da estrada permanente?

R: Sim. O sistema 321 é completamente modular e fácil de desmontar. Assim que a ponte permanente for aberta, as equipes poderão facilmente soltar os painéis e desmontar a estrutura. Os governos e os empreiteiros armazenam frequentemente estes componentes nos seus inventários para uma rápida implementação durante futuras respostas a catástrofes.

P: Com que rapidez uma ponte 321 pode ser instalada em uma zona de desastre?

R: A instalação geralmente leva alguns dias, não horas. Este prazo pressupõe que você tenha componentes pré-preparados, uma equipe treinada de 10 a 15 pessoas e pilares pré-preparados. Fundação e terraplenagem geralmente servem como itens primários de estimulação. A montagem real da superestrutura é incrivelmente rápida quando o local está pronto.
