Projetar vãos estruturais modernos requer muito mais do que exercícios acadêmicos básicos de física. As equipes profissionais de engenharia enfrentam diariamente realidades comerciais exigentes e exigências rígidas de segurança. O cálculo preciso da força interna constitui a base absoluta da mitigação de riscos, conformidade regulatória e otimização de materiais. No entanto, confiar puramente em métodos manuais teóricos limita severamente a escalabilidade do seu projeto. Por outro lado, confiar cegamente no software de análise estrutural introduz riscos perigosos de responsabilidade para a empresa. Você deve preencher efetivamente essa lacuna entre a teoria manual e a computação automatizada. Este guia fornece uma estrutura de decisão robusta para sua equipe de engenharia estrutural. Você descobrirá como selecionar a combinação certa de metodologias de cálculo. Também exploramos como avaliar ferramentas de software estruturais de forma eficaz. Em última análise, esta abordagem garante a conformidade rigorosa com o código, protege a segurança pública e impulsiona a eficiência do projeto.

Principais conclusões

• As técnicas de cálculo manual (Método das Juntas/Seções) continuam essenciais para o dimensionamento preliminar e validação dos resultados do software.

• Ferramentas computacionais (software FEA/Structural Analysis) são obrigatórias para combinações de cargas complexas e fases de projeto iterativas.

• A seleção do software estrutural certo requer a avaliação de relatórios de conformidade, recursos de análise não linear e interoperabilidade com fluxos de trabalho CAD/BIM.

• Estruturas temporárias ou modulares, como uma ponte de treliça, exigem avaliações de carga dinâmica específicas, distintas dos vãos estáticos permanentes.

Os riscos comerciais da precisão do cálculo da força

As equipes de engenharia devem definir o que o cálculo preciso da força significa comercialmente. A perfeição no vácuo não existe. Precisão comercial significa passar por rigorosas avaliações independentes de pares. Requer adesão estrita a estruturas como as diretrizes da AASHTO ou os padrões do Eurocódigo. Ao calcular corretamente as forças dos membros, você protege o orçamento público e o orçamento do projeto.

Os engenheiros equilibram constantemente a otimização de custos com a segurança estrutural. Cálculos precisos de força interna determinam sua tonelagem de aço. Se você superestimar as cargas de tensão e compressão, corre o risco de sobrecarregar o vão. Isto desperdiça aço caro e inflaciona desnecessariamente os orçamentos dos projetos. Ele também adiciona enorme carga morta às fundações. Se você subestimar essas forças, estará convidando ao fracasso catastrófico. A subengenharia compromete a segurança pública e desencadeia imensas responsabilidades legais.

As restrições de escalabilidade muitas vezes dificultam o crescimento das empresas de engenharia. O cálculo manual de sistemas de treliça complexos com vários nós leva um tempo considerável. Projetos em escala empresarial exigem iterações rápidas de design. Os custos de mão de obra disparam quando os engenheiros passam semanas resolvendo manualmente estruturas estaticamente indeterminadas. Você simplesmente não pode dimensionar operações confiando apenas em estatísticas baseadas em planilhas. As empresas devem adotar métodos computacionais para permanecerem competitivas durante fases de licitação restritas.

Erro comum: confiar em cargas mortas padrão para preços preliminares. Muitas equipes não levam em conta as variações dinâmicas do vento e sísmicas desde o início. Isso cria enormes discrepâncias orçamentárias durante a fase final de detalhamento.

Categorias de soluções: análise tradicional vs. ferramentas computacionais

Os engenheiros geralmente escolhem entre análises manuais tradicionais e ferramentas computacionais modernas. Ambas as categorias servem a propósitos distintos e vitais no ciclo de vida do design.

Método de juntas e método de seções

O Método das Juntas e o Método das Seções fornecem sua linha de base analítica. Estas técnicas manuais isolam nós ou cortam membros estruturais para equilibrar as equações de equilíbrio.

• Prós: Eles oferecem total transparência matemática. Eles são excelentes para projetos conceituais iniciais. Você pode estabelecer facilmente suposições estruturais básicas usando esses métodos.

• Contras: os cálculos manuais tornam-se altamente sujeitos a erros em escala. Um único erro aritmético se espalha por toda a estrutura. Além disso, os métodos manuais apresentam dificuldades significativas ao analisar estruturas indeterminadas ou cargas de tráfego dinâmicas em movimento.

Software de análise estrutural 2D/3D

As ferramentas computacionais representam o caminho da engenharia moderna. O software de Análise de Elementos Finitos (FEA) automatiza o trabalho pesado.

• Prós: O software permite uma iteração rápida do projeto. Ele lida facilmente com casos de carga complexos e multivariáveis, como vento, eventos sísmicos e tráfego de caminhões tandem. Muitas plataformas também automatizam a verificação de conformidade regional.

• Contras: Você enfrenta um grave risco de “entra lixo, sai lixo” (GIGO). O software calcula cegamente quaisquer entradas que recebe. Requer engenheiros altamente treinados para interpretar as condições de contorno e identificar erros de modelagem.

Aplicação de caso de uso: implantações de emergência

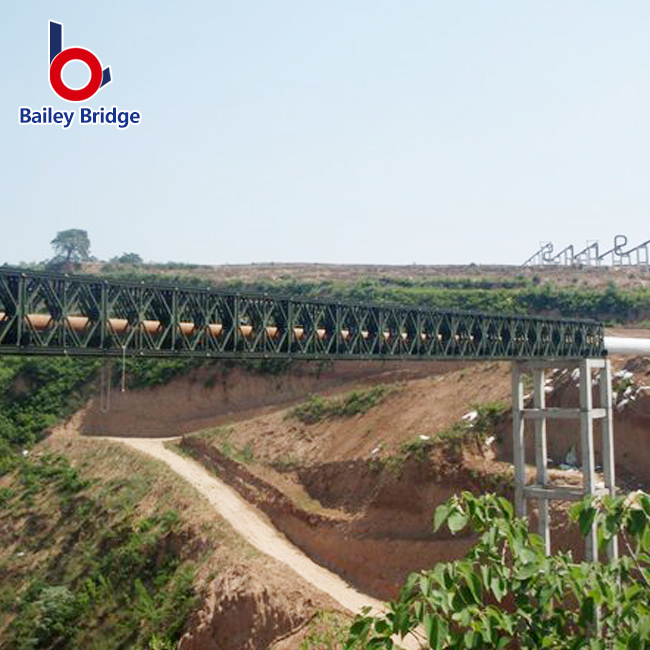

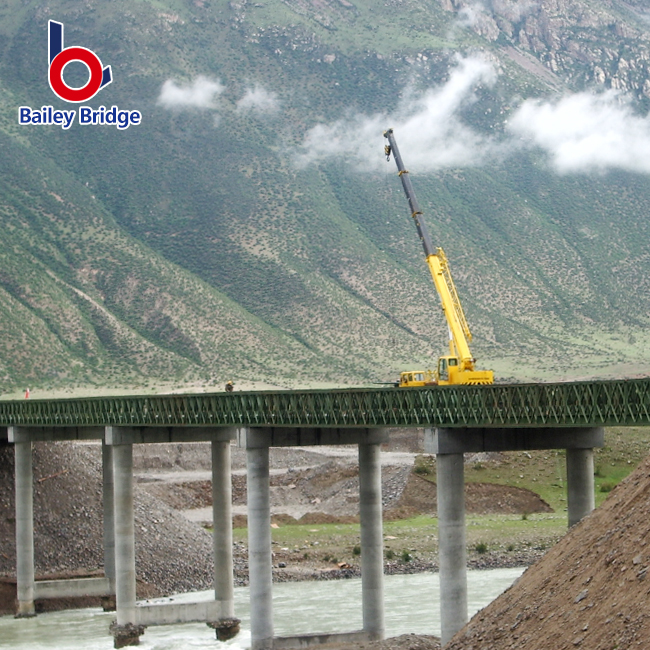

Considere como ambos os métodos se aplicam a cenários de implantação rápida. Os projetos de infraestrutura de emergência exigem rapidez e segurança absoluta. Por exemplo, calcular a distribuição de carga para uma ponte modular de treliça requer avaliações dinâmicas específicas. Você deve levar em conta tolerâncias rápidas de montagem e fundações temporárias. Os engenheiros usam métodos manuais para verificar rapidamente as capacidades padrão de faixa única. Em seguida, eles implantam software estrutural para simular comboios complexos de vários veículos cruzando o vão temporário. Cada personalizada ponte treliçada exige esta abordagem híbrida para garantir a prontidão operacional sob condições de campo imprevisíveis.

Critérios-chave para selecionar o software de análise Truss Bridge

A escolha do software de análise estrutural certo determina o fluxo de trabalho da sua equipe. Você deve avaliar as ferramentas com base em resultados reais de engenharia, e não em afirmações de marketing.

Mapeamento de recursos para resultados

Procure plataformas que ofereçam uma interface gráfica de usuário (GUI) intuitiva. Os recursos de modelagem paramétrica reduzem drasticamente o tempo de configuração inicial. Os engenheiros podem modificar definições de nós e membros instantaneamente. Além disso, seu software deve suportar automação de combinação de carga. Deve gerar automaticamente casos de carga específicos do código. Isso evita a tediosa entrada manual de dados e garante estrita conformidade regulatória.

Escalabilidade e Integração

Software independente cria silos de dados perigosos. Pergunte aos fornecedores se suas ferramentas são exportadas perfeitamente para softwares de desenho padrão do setor, como AutoCAD ou Revit. A integração com ferramentas de detalhamento de fabricação é igualmente crítica. Quando os modelos analíticos são traduzidos diretamente em desenhos de fabricação, você elimina erros de tradução. Esta interoperabilidade garante a escalabilidade do projeto entre diferentes departamentos estruturais.

Relatórios e Transparência

Auditores terceirizados não aceitam gráficos simples de aprovação/reprovação. Seu software estrutural deve gerar relatórios de cálculo transparentes e passo a passo. As agências de revisão e os engenheiros municipais precisam ver a matemática subjacente. Eles precisam de documentação clara das reações de apoio, tensões nos membros e limites de deflexão. Priorize ferramentas que gerem relatórios PDF altamente legíveis e com referência de código.

Realidades de implementação: mitigando riscos de simulação

O software introduz riscos estruturais únicos. A implementação de novas ferramentas computacionais requer um rigoroso controle de qualidade interno.

A armadilha da “falsa precisão”

O software moderno freqüentemente gera forças internas dos membros com quatro casas decimais. Esta profunda precisão matemática é fundamentalmente falsa. As estruturas do mundo real não operam em vácuos matemáticos perfeitos. O aço estrutural possui tolerâncias de fabricação inerentes. Os furos dos parafusos permitem um deslizamento mínimo durante o carregamento inicial. Os gradientes de temperatura causam expansão desigual em toda a estrutura. Quatro casas decimais não podem garantir a integridade estrutural do mundo real. Confie no julgamento prático da engenharia em vez de ficar obcecado com diferenças numéricas microscópicas.

Erros de condição limite

Condições de contorno incorretas representam a falha de implementação mais comum. Os ambientes de software exigem que você defina suportes de forma rígida. Os engenheiros frequentemente confundem suportes de pinos e suportes de rolos no modelo digital.

• Suportes de pinos: resistem às forças verticais e horizontais, mas permitem a rotação.

• Suportes de rolos: Resistem às forças verticais, mas permitem a translação horizontal.

Se você modelar erroneamente um suporte de rolo como um suporte de pino, o software travará a estrutura horizontalmente. Quando você aplica combinações de carga térmica, as forças de expansão aprisionadas disparam. O software irá alegar que os membros do acorde inferior estão falhando. Na realidade, a estrutura física simplesmente rolaria e se expandiria com segurança. Você deve treinar engenheiros para detectar essas concentrações de tensão artificial.

Protocolos de validação

Nunca aceite cegamente os resultados do software. As empresas devem estabelecer Procedimentos Operacionais Padrão (SOPs) obrigatórios para validação estrutural. Engenheiros seniores devem realizar verificações manuais em membros críticos. Eles devem usar o Método das Seções para calcular manualmente as forças nas cordas carregadas mais pesadas. Se o cálculo manual divergir significativamente da saída do software, provavelmente existirão erros de modelagem. Essa validação híbrida protege sua empresa contra falhas sistêmicas de design.

Melhor Prática: Sempre execute primeiro uma verificação simples de deflexão somente de carga morta. Se a estrutura desviar para cima ou se comportar de forma assimétrica sob cargas de gravidade simétricas, suas condições de contorno ou liberações de membros serão inerentemente falhas.

Selecionando seu fluxo de trabalho de projeto de ponte (próximas etapas)

A transição para um fluxo de trabalho mais seguro e eficiente requer planejamento deliberado. Siga estas etapas estruturadas para atualizar suas metodologias de cálculo de força.

1. Complexidade do projeto de auditoria: avalie o pipeline típico do seu projeto. Determine se sua empresa lida principalmente com estruturas estaticamente determinadas. Ferramentas manuais básicas e software 2D simples podem resolver isso. Se você lidar com estruturas altamente indeterminadas ou quadros espaciais complexos, precisará imediatamente de plataformas FEA 3D avançadas.

2. Realize testes de software: Nunca compre software de engenharia com base em demonstrações de marketing. Solicite testes completos de prova de conceito de grandes fornecedores como SkyCiv, SAP2000 ou STAAD.Pro. Insira um projeto concluído e previamente validado no novo software de avaliação. Compare a nova precisão de saída e a velocidade do fluxo de trabalho com os dados históricos do projeto.

3. Estabeleça Mínimos de Treinamento: Proficiência em software não é igual a competência em engenharia. Garanta que sua equipe receba treinamento contínuo em estática teórica. Eles devem compreender a matemática subjacente que orienta o software. Além disso, exija treinamento sobre peculiaridades específicas do software, como a forma como o programa lida com membros de contraventamento somente de tensão ou efeitos P-Delta.

Conclusão

O cálculo preciso das forças internas continua sendo uma disciplina híbrida estrita. O fluxo de trabalho estrutural mais confiável combina o enorme poder de processamento do software de análise moderno com uma cuidadosa supervisão manual. Os métodos estáticos tradicionais ancoram seus conceitos iniciais, enquanto as plataformas FEA lidam com combinações e iterações de carga exaustivas. Nunca trate o software como um substituto completo para o julgamento experiente da engenharia. Em vez disso, invista pesadamente em ferramentas que priorizem a transparência dos cálculos e relatórios automatizados em conformidade com os códigos. Ao aplicar protocolos de validação manual, sua empresa pode projetar estruturas escalonáveis ​​e econômicas, sem nunca comprometer a segurança pública.

Perguntas frequentes

P: Qual é o método mais confiável para calcular forças em uma ponte treliçada?

R: Para validação preliminar, o Método das Ligações e o Método das Seções são as estruturas manuais mais confiáveis. Para o projeto comercial final, o software de análise estrutural 3D combinado com a revisão manual por pares é o padrão da indústria. Esta abordagem híbrida garante velocidade e precisão teórica.

P: Como os cálculos diferem para uma ponte treliçada em comparação com um vão permanente?

R: Os cálculos para pontes temporárias modulares devem levar em conta tolerâncias de montagem rápida, desgaste das juntas dos pinos e classificações específicas de carga dinâmica militar ou de emergência. Estes factores diferem enormemente das estruturas municipais permanentes, soldadas ou fortemente aparafusadas, que pressupõem ligações rígidas e fundações estáveis.

P: O software de análise de treliça pode substituir completamente os cálculos manuais de força?

R: Não. Embora o software lide com o trabalho computacional pesado, a responsabilidade profissional exige que os engenheiros verifiquem manualmente as suposições das condições de contorno. A verificação pontual de membros críticos evita manualmente erros de modelagem sistêmica e protege contra o fenômeno "entra lixo, sai lixo".
