A mobilização de equipamentos pesados ​​em terrenos difíceis muitas vezes se torna um gargalo crítico em projetos de infraestrutura remota. Não se pode dar ao luxo de passar meses a construir estradas de acesso preliminares. Os atrasos no projeto aumentam rapidamente quando as equipes esperam por pontos de passagem seguros. Os métodos tradicionais geralmente ficam aquém. Vãos temporários personalizados exigem tempo excessivo de engenharia. Eles também exigem materiais altamente caros. Bueiros subdimensionados correm o risco de falhas catastróficas sob cargas pesadas de máquinas. Você precisa de um meio-termo confiável. Apresentamos o sistema de ponte Compact 321 . Ele oferece uma solução projetada e escalável, projetada para acelerar o acesso ao site. Este sistema modular atende aos rigorosos requisitos de carga pesada sem complexidade desnecessária. Exploraremos a mecânica estrutural que torna essas pontes altamente adaptáveis. Você aprenderá como avaliar o terreno do local, planejar a logística e executar uma implantação rápida. Mantemos um tom pragmático focado inteiramente nas realidades logísticas. Você não encontrará hipérboles de marketing aqui.

Principais conclusões

• Velocidade de implantação: os componentes modulares permitem uma montagem rápida e sequencial, reduzindo drasticamente os prazos de preparação do local.

• Capacidade escalável: Painéis de aço padronizados podem ser configurados para vários comprimentos de vão e classes de carga de equipamentos pesados ​​(por exemplo, HS20 / HL93).

• Eficiência Logística: Projetado para transporte em caminhões-plataforma padrão, eliminando obstáculos logísticos de cargas superdimensionadas em áreas remotas.

• ROI do ciclo de vida: 100% reutilizável e reconfigurável, permitindo que as empresas de construção façam a transição do ativo de uma ponte temporária de acesso à construção para futuros locais de projetos.

Os custos ocultos dos atrasos no acesso remoto à construção

A mobilização atrasada de equipamentos pesados ​​cria graves impactos financeiros em locais de trabalho remotos. Quando enormes escavadeiras e guindastes sobre esteiras ficam parados, os custos de espera disparam. O aluguel de equipamentos drena capital a cada hora em que permanecem inativos. As equipes de logística lutam para redirecionar as entregas. Você também corre o risco de perder janelas meteorológicas estreitas. Um atraso de duas semanas pode levar um projeto diretamente para a estação chuvosa. Isso transforma terreno manejável em lama intransponível. Os incidentes de segurança aumentam quando os operadores tentam atravessar rios instáveis. A hemorragia financeira só cessa quando existe uma travessia confiável.

Os gerentes de construção frequentemente enfrentam um dilema frustrante. Você deve escolher entre superengenharia em uma travessia temporária ou subengenharia. Construir uma ponte de concreto de nível permanente para acesso temporário esgota seu orçamento. Também exige longos tempos de cura. Por outro lado, derrubar bueiros subdimensionados é um convite ao fracasso estrutural. Isso cria graves riscos de segurança para seus operadores. Você precisa de um equilíbrio pragmático entre velocidade e integridade estrutural.

Uma solução de acesso viável deve atender a critérios de sucesso específicos. Você não pode confiar em suposições ao cruzar terrenos imprevisíveis. Considere estes requisitos básicos para implantações de infraestrutura remota:

1. Implantação imediata usando peças de aço padronizadas e pré-projetadas.

2. Pegada fundacional mínima para reduzir trabalhos de terraplenagem desnecessários.

3. Classificações de carga previsíveis e certificadas para caminhões pesados.

4. Desmobilização direta após a conclusão do projeto.

Engenharia Central do Sistema Compact 321 Bridge

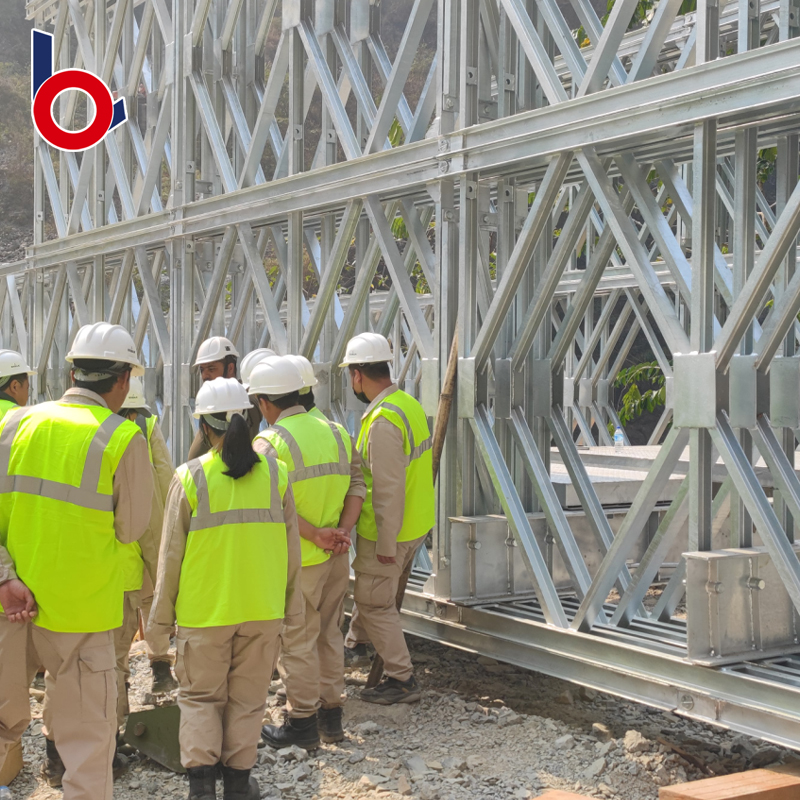

O sistema se destaca pela sua engenhosidade modular. Representa uma evolução avançada do design clássico da ponte Bailey. As primeiras pontes Bailey venceram guerras por meio de implantação rápida. Hoje, a engenharia moderna transforma esse legado numa potência comercial. Os engenheiros contam com painéis de aço soldados padronizados de 3m x 1,5m. Esses painéis formam a superestrutura central. Eles se unem rapidamente para criar treliças robustas de suporte de carga. A robótica de precisão solda esses painéis de aço com tolerâncias exatas. Isso garante que cada pino deslize perfeitamente no lugar no local. Você não precisa perfurar ou modificar componentes no campo.

A lógica de configuração depende muito do seu intervalo específico. Também depende das forças de cisalhamento esperadas. Você não constrói apenas um tamanho padrão. Os engenheiros calculam os reforços de corda necessários. Eles projetam configurações de painel com várias linhas ou camadas. Uma configuração de linha dupla e camada única lida com cargas moderadas de maneira eficaz. Uma configuração de fileira tripla e camada dupla suporta facilmente enormes caminhões basculantes fora de estrada.

A integridade material garante a sobrevivência sob tráfego contínuo. Os fabricantes especificam aço estrutural de alto rendimento. Isto resiste à fadiga sob cargas dinâmicas pesadas. A mecânica precisa da articulação dos pinos garante que a tensão seja distribuída uniformemente pela treliça. A galvanização por imersão a quente protege o aço de ambientes altamente corrosivos.

Tabela de especificações dos componentes da ponte

Avaliando capacidades para terreno específico do local

Locais remotos apresentam diversos obstáculos de ligação. Você pode enfrentar uma travessia de um rio largo e de fluxo rápido. Alternativamente, você pode precisar apenas de uma de curta extensão ponte de vala portátil para conceder acesso ao gasoduto. A natureza modular destes componentes acomoda perfeitamente ambos os extremos. Você dimensiona a configuração estrutural para corresponder à sua topografia.

A implantação segura depende fortemente de suposições básicas adequadas. A superestrutura da ponte é montada rapidamente. Entretanto, você não pode ignorar os requisitos de pilar. A implantação segura exige soleiras devidamente compactadas. Muitos projetos utilizam cestos de gabião ou suportes de concreto pré-moldados. Esses elementos estruturais transferem a imensa carga com segurança para o solo. Uma ponte é tão forte quanto a sua fundação.

Você deve avaliar as relações vão-carga de forma realista. O comprimento do vão determina diretamente o peso máximo do veículo. Alegações gerais de capacidade ilimitada são perigosas e falsas. Um vão de 20 metros transporta facilmente guindastes sobre esteiras pesados. Se você esticar exatamente a mesma configuração para 40 metros, a capacidade de carga cai significativamente. Você deve consultar tabelas de carga de engenharia. Combine suas configurações com os eixos de seus veículos mais pesados.

Realidades de implementação: transporte, montagem e implementação

A logística de transporte define o sucesso da infraestrutura remota. O transporte de vigas maciças de concreto requer planejamento logístico especializado. Você evita toda essa complexidade com aço modular. Os componentes modulares desmontados possuem um tamanho altamente compacto. Você os carrega facilmente em caminhões-plataforma padrão. Isso evita totalmente a necessidade de caminhões pesados ​​especializados. Percorrer estradas madeireiras estreitas e não melhoradas torna-se viável. As plataformas planas manobram facilmente em ziguezagues apertados. Eles navegam em declives íngremes sem chegar ao fundo do poço. Você elimina licenças para cargas superdimensionadas e carros-piloto caros. Uma vez no local, o descarregamento leva apenas algumas horas.

Os métodos de montagem variam de acordo com as restrições específicas do local. Geralmente vemos duas abordagens principais implantadas no campo.

• Lançamento do Cantilever: Você constrói a ponte em uma margem. Você anexa um nariz de lançamento leve na frente. As equipes usam contrapesos e rolos para empurrar a estrutura através da lacuna. Você não precisa de nenhum equipamento na água.

• Elevação assistida por guindaste: Às vezes você tem acesso local por guindaste. Guindastes elevam seções de treliça pré-montadas diretamente no lugar. Este método se mostra incrivelmente rápido se as condições do solo permitirem a implantação dos estabilizadores do guindaste.

Os requisitos laborais permanecem simples, mas exigem competência. Você precisa de uma equipe relativamente pequena. O alinhamento adequado evita emperramento mecânico. A colocação de pinos e o torque exigem adesão estrita aos manuais de engenharia. A supervisão competente garante que a tripulação evite erros dispendiosos durante a implementação.

Conformidade, mitigação de riscos e realidades financeiras

Segurança e conformidade regem todas as travessias temporárias. Estas estruturas alinham-se estritamente com AASHTO, Eurocódigo ou padrões civis pesados ​​locais. Os municípios locais examinam cada vez mais o acesso temporário à construção. Eles exigem desenhos de engenharia carimbados antes de emitir licenças. As pontes modulares compatíveis simplificam esse processo de aprovação. Você entrega ao inspetor um documento certificado de classificação de carga. Isso elimina atritos regulatórios. Você evita ordens de interrupção de trabalho dispendiosas. Você também deve verificar os processos de fabricação certificados antes da aquisição. Os padrões ISO e rigorosas inspeções de solda não destrutivas garantem a confiabilidade estrutural. Você não pode apostar em fabricação abaixo do padrão ao apoiar veículos de 80 toneladas.

As realidades de manutenção exigem atenção proativa durante a operação. Você deve delinear os intervalos de inspeção necessários. As equipes devem verificar rotineiramente os clipes de retenção dos pinos. Eles devem monitorar o desgaste da placa do convés dos equipamentos sobre esteiras. Eles também precisam inspecionar o assentamento da fundação após fortes chuvas. A detecção precoce evita que problemas menores se tornem falhas catastróficas.

A avaliação financeira favorece sistemas modulares reutilizáveis. Compare o custo inicial de aquisição com os custos irrecuperáveis ​​alternativos. Construir uma estrada temporária de enrocamento consome enormes recursos. Pontes de madeira personalizadas não podem ser reutilizadas facilmente. Pontes modulares de aço oferecem previsibilidade financeira. Você faz a transição do ativo de uma fase para a próxima. Isso maximiza seu orçamento operacional sem desperdiçar capital em infraestrutura de uso único.

Estrutura de decisão: um sistema modular 321 é adequado para o seu projeto?

Os gerentes de projeto precisam de uma lógica clara de seleção. Você pode usar uma lista de verificação binária para determinar rapidamente a adequação do projeto.

Tabela de adequação de ponte modular

Depois de confirmar a adequação, concentre-se nas próximas etapas. Você deve coletar dados precisos do site imediatamente. Reúna relatórios geotécnicos de solo para as zonas de apoio. Meça a distância exata do intervalo com cuidado. Calcule os pesos máximos dos eixos dos veículos esperados no local. Proteja esses dados específicos antes de contratar um engenheiro ou fabricante de pontes.

Conclusão

O acesso remoto ao site requer infraestrutura previsível e escalável. Não se pode deixar ao acaso os prazos de mobilização crítica. As janelas meteorológicas fecham rapidamente em ambientes remotos. Vãos modulares eliminam as suposições ao cruzar terrenos desafiadores. Eles fornecem um caminho robusto e confiável para seus equipamentos mais pesados.

O Compact 321 serve como uma ferramenta de mitigação de riscos altamente projetada. Os gerentes de projetos focados na segurança do cronograma dependem disso diariamente. Ele substitui o trabalho sujo imprevisível pela certeza matemática.

Não deixe que uma travessia difícil de um rio atrapalhe sua próxima construção remota. Colete os dados do seu site hoje. Solicite uma análise de configuração de carga específica do site. Consulte especialistas em engenharia de pontes modulares para proteger sua rota de acesso para transporte pesado.

Perguntas frequentes

P: Qual é o vão livre máximo de um sistema de ponte Compact 321?

R: O vão único máximo típico atinge cerca de 50 a 60 metros. Isto depende muito da classe de carga necessária. Se o seu projeto exigir distâncias maiores, os engenheiros deverão projetar pilares intermediários para suportar configurações contínuas de vários vãos com segurança.

P: Pode ser instalado sem guindaste?

R: Sim, as equipes instalam frequentemente essas pontes sem guindastes. Eles usam um método de lançamento cantilever. Os trabalhadores montam a ponte sobre rolos. Eles fixam um nariz de lançamento leve e empurram a estrutura através da abertura usando contrapesos e veículos pesados.

P: Quanto tempo leva para montar uma ponte de acesso de construção padrão?

R: Uma equipe treinada normalmente precisa de alguns dias a uma semana para montar uma ponte de acesso de construção padrão . Esta linha de base concentra-se inteiramente na montagem da superestrutura. Exclui explicitamente o tempo necessário para a preparação do pilar e terraplenagem.

P: A ponte pode ser transferida para outro local após a conclusão do projeto?

R: Sim, esses sistemas oferecem total reutilização. O design modular de articulação de pinos permite que as equipes desmontem completamente a estrutura. Você pode reconfigurar facilmente os painéis para diferentes vãos e diferentes requisitos de carga em locais de projetos futuros.
