As falhas de infra-estruturas e as catástrofes naturais exigem uma acção imediata. Cada hora de atraso na logística equivale a perda de receita. Os projetos de construção comercial são paralisados ​​sem desvios temporários confiáveis. Precisamos de soluções estruturais imediatas para manter o tráfego em movimento. Freqüentemente olhamos para o legado histórico do sistema Bailey. Salvou linhas de abastecimento décadas atrás. Devemos migrar para uma avaliação de engenharia moderna hoje. Embora a clássica ponte bailey continue sendo um padrão global para implantação modular, as alternativas modernas oferecem diversas compensações. Eles diferem muito em capacidade de carga, velocidade de montagem e requisitos de equipamento. Você aprenderá como esses sistemas estruturais se comparam às métricas vitais de desempenho. Exploraremos logística complexa, capacidades de extensão e preparativos necessários do local. Você descobrirá exatamente qual solução de ponte temporária atende às necessidades específicas do seu projeto.

Principais conclusões

• Mão de obra versus maquinário: As pontes Bailey se destacam em ambientes sem equipamentos de elevação pesada, utilizando um método de lançamento cantilever, enquanto as pontes de vigas pré-fabricadas exigem guindastes grandes.

• Eficiência de material: Pontes de painel proprietárias modernas (por exemplo, Mabey, Acrow) oferecem maiores capacidades de carga com menos componentes em comparação com projetos Bailey padrão.

• Flexibilidade do local: A modularidade de uma ponte Bailey de aço permite ajustes imediatos do vão, ao contrário dos vãos temporários de comprimento fixo.

• Motivador de decisão: A seleção final depende da acessibilidade do local, das classes de carga exigidas (por exemplo, AASHTO HS20) e da urgência do cronograma.

Definição de critérios de sucesso para implantação de ponte temporária

Antes de comparar sistemas, você deve definir as restrições do projeto. Medimos o sucesso da engenharia por meio de métricas específicas e quantificáveis. As variáveis ​​do site determinam qual estrutura tem melhor desempenho. Você não pode simplesmente adivinhar os requisitos de carga.

Carga e Volume de Tráfego: As necessidades de tráfego comercial padrão diferem muito das necessidades de transporte industrial pesado. O uso pedestre requer capacidade de carga menos rigorosa. Os caminhões pesados ​​exigem classificações AASHTO mais altas. Você deve calcular a carga máxima por eixo. Fatores de impacto dinâmicos também desempenham um papel crítico. O tráfego de alta frequência sobrecarrega as juntas temporárias muito mais rapidamente do que as travessias ocasionais de veículos.

Dinâmica de span: você deve avaliar cuidadosamente os limites de span não suportados. Vãos curtos comportam-se de forma diferente das travessias extensas de rios. Cais intermediários tornam-se necessários para trechos estendidos. As tolerâncias de deflexão determinam o quanto um deck pode dobrar. Você deve garantir que a estrutura permaneça rígida sob capacidade máxima.

Restrições geotécnicas e de acesso: Avalie imediatamente a capacidade de suporte do solo. Os pilares requerem solo sólido e inflexível. Testes de penetração padrão (SPT) ajudam a confirmar a estabilidade do solo. As restrições de transporte determinam os tamanhos permitidos dos componentes. Locais remotos muitas vezes rejeitam entregas massivas de mesa. Os ziguezagues acentuados impedem o transporte de feixes longos.

Gráfico de métricas de sucesso de ponte temporária

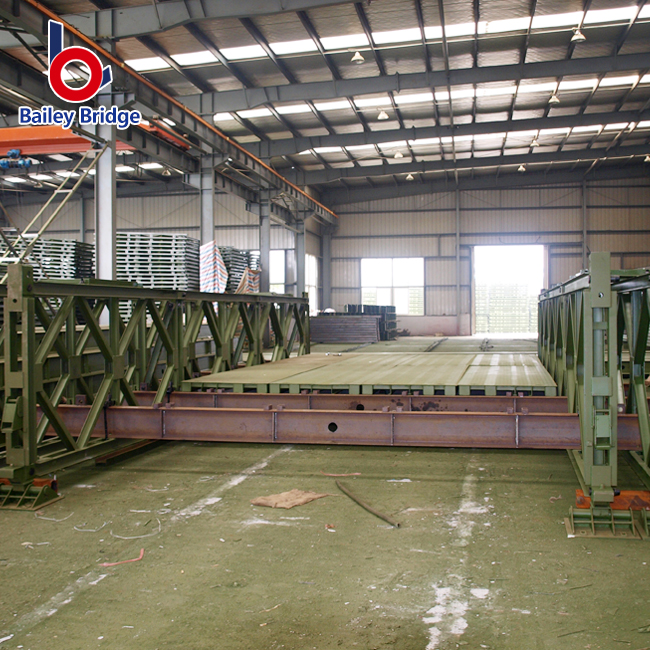

A linha de base: principais vantagens da ponte Steel Bailey

A clássica ponte de aço estabelece nossa linha de base de engenharia. Baseia-se numa simplicidade brilhante. As equipes globais de construção confiam neste sistema padronizado. Resolve facilmente pesadelos logísticos complexos.

1. Modularidade padronizada: O sistema de treliça articulada por pinos usa painéis padrão de 3 metros (10 pés). Você pode trocar componentes facilmente entre projetos. As tripulações usam travessas, suportes oscilantes e ancinhos para conectar os painéis. Essa modularidade garante que as peças permaneçam universalmente compatíveis.

2. Montagem sem máquinas: O processo de lançamento em balanço não requer grandes guindastes. As tripulações usam um nariz de lançamento e rolos especializados. O trabalho humano empurra a estrutura lentamente através da lacuna. Isto é crucial para locais remotos ou obstruídos. Salva projetos quando máquinas pesadas não conseguem chegar ao local.

3. Escalabilidade: você pode adicionar acordes de reforço dinamicamente. As configurações de treliça aumentam a capacidade de cisalhamento e flexão. Você pode atualizar uma configuração Single-Single para uma configuração Double-Single. Os engenheiros adaptam a capacidade da ponte diretamente no local.

Prática recomendada: sempre faça um inventário dos pinos modulares antes de iniciar a montagem. A falta de pinos de cisalhamento interrompe os lançamentos manuais imediatamente.

Ponte Bailey vs. pontes de painel modular moderno (Acrow, Mabey)

A engenharia moderna aprimorou o conceito modular clássico. Sistemas proprietários como Acrow ou Mabey dominam os desvios nas rodovias hoje. Devemos examinar como eles contrastam com as configurações tradicionais.

Rendimento de material e variações de deck

Os sistemas proprietários modernos utilizam aço elástico de alto rendimento. Este material permite que os painéis transportem cargas mais pesadas. Os sistemas tradicionais geralmente dependem de aço-carbono padrão. O aço de alto rendimento reduz o peso total da estrutura. Oferece relações resistência-peso superiores.

Os materiais do deck também revelam diferenças marcantes. As configurações tradicionais freqüentemente usam pranchas de madeira ou placas de aço básicas. A madeira apodrece e as placas ficam escorregadias sob a chuva. As pontes de painel modernas apresentam decks de aço ortotrópicos. Essas plataformas especializadas distribuem as cargas das rodas por uma área mais ampla. Eles oferecem resistência superior à fadiga. As equipes os instalam muito mais rápido do que colocar pranchas de madeira individuais.

Contagem de componentes e velocidade de montagem

A granularidade define o sistema tradicional. Requer centenas de pequenos pinos, parafusos e suportes. As pontes de painel modernas utilizam menos componentes. Eles contam com pinos estruturais maiores. Eles também apresentam seções de linha de base mais longas. Este design reduz significativamente as horas de trabalho totais.

Menos conexões significam montagem mais rápida. Uma ponte proprietária moderna requer menos trabalho granular. No entanto, estes componentes maiores pesam mais. Freqüentemente, são necessários pequenos guindastes para posicionar painéis modernos. O sistema tradicional permanece superior para elevação manual pura.

Ponte Bailey versus pontes pré-fabricadas de vigas e plataformas planas

As pontes em viga pré-fabricadas oferecem uma estratégia de implantação muito diferente. Chegam pré-montados ou em seções enormes. Devemos comparar suas realidades logísticas com as treliças modulares.

Logística e Transporte

As pontes em viga requerem transporte massivo em plataforma plana. O acesso rodoviário deve permanecer desobstruído. Estradas estreitas nas montanhas bloqueiam facilmente as entregas planas. As estruturas de vigas também exigem guindastes pesados ​​para colocação. Você não pode empurrar manualmente uma viga de concreto através de uma lacuna.

Componentes de treliça modulares cabem em caminhões comerciais padrão. Você pode transportá-los em lotes menores. As equipes podem descarregar manualmente os painéis se as empilhadeiras falharem. Esta flexibilidade logística torna os projetos modulares perfeitos para zonas de desastre. Você evita o pesadelo de transportar cargas superdimensionadas.

Limitações de extensão

As pontes em viga dominam vãos curtos. Eles permanecem altamente eficientes para travessias abaixo de 40 pés. As equipes de construção os posicionam rapidamente. No entanto, tornam-se logisticamente impossíveis para travessias longas e sem apoio. Uma viga de 150 pés não pode navegar facilmente nas vias públicas.

Os sistemas de treliça prosperam em grandes lacunas. A sua profundidade estrutural permite-lhes percorrer longas distâncias com segurança. Você pode vincular painéis indefinidamente em pilares intermediários. Os projetos modulares anulam totalmente as pontes em viga quando os requisitos de vão excedem os limites padrão de transporte por caminhão.

Ponte Bailey vs. Pontões e Pontes Flutuantes

As travessias de água apresentam desafios únicos. Às vezes, os engenheiros escolhem pontes flutuantes em vez de estruturas fixas. Devemos avaliar como as pontes treliçadas se comparam aos sistemas de pontões.

Requisitos ambientais e de terreno

Pontes flutuantes requerem correntes de água altamente gerenciáveis. Rios rápidos varrem facilmente os pontões. Eles também exigem declives suaves para acesso de veículos. O arrasto hidrodinâmico ameaça constantemente os cais flutuantes. Golpes de detritos podem perfurar células de flutuação.

As pontes treliçadas ignoram totalmente as condições da água. Eles se estendem com segurança acima da linha de inundação. Eles dependem exclusivamente de pilares bancários projetados. Você não se preocupa com o aumento do nível da água. A treliça permanece imune às flutuações sazonais do rio.

Estabilidade de Carga

Treliças de aço oferecem previsibilidade estrutural rígida. Você sabe exatamente quanto o deck irá desviar. Pontes flutuantes sofrem deslocamentos dinâmicos de carga. Os caminhões pesados ​​criam depressões localizadas na água. O convés rola e inclina-se à medida que os veículos cruzam.

Esta dependência da flutuabilidade limita a velocidade. O tráfego deve rastejar através de pontes flutuantes. Pontes modulares fixas permitem o fluxo normal do tráfego. Eles proporcionam uma experiência de direção estável e semelhante à do concreto.

Realidades de implementação e mitigação de riscos

As estruturas temporárias exigem uma supervisão rigorosa. Você não pode tratá-los como instalações casuais. Devemos mitigar os riscos durante a montagem e uso ativo.

Competência trabalhista: montagens manuais de juntas de pinos são um convite ao erro humano. As tripulações podem ignorar a falta de um suporte de oscilação. Eles podem instalar painéis ao contrário. A adesão estrita aos diagramas de engenharia é obrigatória. Os supervisores do local devem verificar cada conexão. A falta de um único pino de cisalhamento compromete toda a treliça.

Preparação do local: Temporário definitivamente não significa preparação zero. Você precisa de áreas de lançamento perfeitamente niveladas. O solo deve apoiar os rolos durante os impulsos do cantilever. As equipes devem instalar placas de apoio projetadas nos pilares. Essas placas distribuem cargas massivas no solo. Ignorar a compactação do solo leva à falha imediata do pilar.

Inspeção e Conformidade: A manutenção não termina após a instalação. Você deve realizar verificações regulares de torque. Os parafusos vibram soltos sob tráfego dinâmico. Os inspetores devem realizar verificações visuais de todos os pinos de cisalhamento. O tráfego de alta frequência induz fadiga do metal. Você deve estabelecer uma lista de verificação de conformidade semanal.

Erro comum: nunca ignore a erosão das margens. As fortes chuvas removem rapidamente o solo do pilar. Sempre instale enrocamentos ou muros de contenção ao redor de fundações temporárias.

A matriz de decisão: listando sua solução de ponte temporária

Selecionar a estrutura certa requer uma análise objetiva. Você deve combinar os recursos da ponte com as restrições do projeto. Podemos categorizar claramente os casos de uso ideais.

Quando escolher uma ponte Steel Bailey: Selecione este sistema para locais de acesso remoto. Ele domina quando os requisitos de extensão permanecem imprevisíveis. Vence quando faltam guindastes pesados. O trabalho manual disponível impulsiona esta escolha. As agências de ajuda humanitária dependem dele exclusivamente por estas razões.

Quando escolher pontes de painel modernas: Escolha estas para desvios em rodovias de alto orçamento. Eles lidam perfeitamente com requisitos de carga extremamente pesada. Eles servem bem para uso semipermanente e de longo prazo. Os departamentos rodoviários preferem sua montagem rápida e decks ortotrópicos.

Quando escolher pontes de vigas pré-fabricadas: Opte por vigas em vãos curtos. Eles funcionam melhor com fácil acesso à rodovia. Você precisa de maquinário pesado abundante já no local. Eles se destacam em subdivisões comerciais padrão.

Comparação de cenários de implantação

Conclusão

A treliça modular clássica está longe de ser obsoleta. Permanece altamente especializado para extrema flexibilidade logística. Ele domina completamente ambientes com escassez de equipamentos. Embora os painéis proprietários modernos ofereçam decks mais rápidos e maior resistência ao escoamento, eles exigem melhor acesso ao local. Vigas pré-fabricadas e pontões flutuantes atendem a casos de uso específicos e muito restritos. Você deve basear sua decisão final nas realidades reais do local, e não em suposições.

Aconselhe as partes interessadas a realizar imediatamente pesquisas geotécnicas formais no local. Você deve consultar engenheiros estruturais licenciados. Eles devem executar modelos completos de simulação de carga antes de você adquirir qualquer material. Proteja seus pilares, verifique suas rotas de transporte e escolha o sistema que garante um fluxo de tráfego seguro e contínuo.

Perguntas frequentes

P: Quanto tempo uma ponte Bailey de aço temporária pode abranger com segurança?

R: Os limites de configuração determinam os comprimentos máximos. Eles normalmente se estendem por até 200 pés (60 metros) sem suporte. O vão exato depende inteiramente da capacidade de carga necessária e da configuração da treliça. Cargas mais pesadas requerem reforços de treliça duplos ou triplos, o que reduz ligeiramente o alcance máximo sem suporte devido ao peso próprio.

P: Preciso de equipamento especializado para instalar uma ponte Bailey?

R: Você não precisa estritamente de equipamento especializado. As tripulações costumam utilizar um processo de lançamento manual em balanço. Eles montam seções em rolos e empurram a estrutura através da abertura. No entanto, a utilização de um guindaste acelera significativamente a montagem se o local permitir o acesso de máquinas pesadas.

P: Qual é a diferença entre pontes padrão e baily?

R: Embora frequentemente escrita incorretamente como ' pontes baily ', a ponte Bailey padrão segue exatamente os mesmos princípios de engenharia de treliça modular em todo o mundo. Não há diferença estrutural. Ambos os termos referem-se ao sistema idêntico de ponte de aço modular, articulado por pinos, projetado para implantação rápida em cenários temporários ou de emergência.

P: Uma ponte Bailey temporária pode se tornar uma estrutura permanente?

R: Sim, podem servir como estruturas permanentes. Você deve gerenciar rigorosamente os requisitos de manutenção. O uso a longo prazo requer galvanização adequada para evitar corrosão. Os engenheiros também devem monitorar os limites de fadiga sob cargas de tráfego dinâmicas e contínuas. A atualização do deck e a realização de inspeções regulares dos pinos de cisalhamento garantem a integridade estrutural ao longo de décadas.
