Passar da teoria estrutural para a execução física exige um planejamento cuidadoso. Você deve entender como uma ponte de treliça é construída para ter sucesso. Esse conhecimento ajuda gerentes de projetos, planejadores municipais e desenvolvedores a avaliar com precisão a viabilidade do local. Também ajuda a projetar cronogramas de implantação realistas. A montagem de pontes modernas depende muito da fabricação de precisão. O planejamento logístico específico do local desempenha um papel importante no progresso diário. Todo o processo vai muito além da mecânica básica.

Vamos detalhar o processo de construção de ponta a ponta aqui. Você aprenderá os principais critérios de avaliação para diferentes métodos de montagem. Também delineamos as realidades práticas de implementação enfrentadas pelos empreiteiros no terreno. Ao compreender essas fases, você pode garantir uma execução mais tranquila do projeto. A má preparação do local muitas vezes causa atrasos graves. Nós o ajudamos a evitar essas armadilhas comuns desde o início.

Principais conclusões

• A prontidão do local determina o cronograma: a estabilidade geotécnica e a construção do pilar geralmente exigem mais tempo do que a montagem real do aço.

• Os métodos de montagem variam de acordo com o terreno: os empreiteiros escolhem entre elevação assistida por guindaste, suporte de cimbre ou lançamento em balanço com base no obstáculo abaixo.

• Os sistemas modulares aceleram a implantação: soluções padronizadas, como a ponte de treliça bailey, contornam longas fases de fabricação personalizada e reduzem drasticamente os requisitos de mão de obra no local.

• A precisão não é negociável: a construção eficaz requer um gerenciamento rigoroso de tolerância durante o aparafusamento e a fixação dos nós para garantir a integridade do suporte de carga.

Fase 1: Avaliação do Local e Engenharia de Fundação

Uma ponte é tão confiável quanto a sua fundação. A má avaliação do local causa diretamente estouros de orçamento e atrasos nos prazos. Os planeadores subestimam frequentemente a complexidade da estabilização bancária. Eles apressam-se em ordenar estruturas antes de confirmar as condições do solo.

Levantamentos geotécnicos constituem a base do seu projeto. As equipes realizam perfurações detalhadas e testes de solo. Esses testes determinam a profundidade necessária e o tipo de estacas de fundação. Argila macia requer estacas de fricção profunda. A rocha sólida pode precisar apenas de bases espalhadas ancoradas na superfície. Você não pode finalizar os projetos de engenharia até que os cientistas do solo aprovem a capacidade de suporte do solo.

A construção de pilares e pilares acontece em seguida. Os trabalhadores despejam concreto armado para criar suportes estruturais fortes. Você deve monitorar cuidadosamente os prazos de cura. O concreto normalmente leva semanas para atingir sua resistência total de projeto. Você não pode colocar cargas pesadas de aço em concreto verde. Esta fase de cura impacta diretamente o cronograma geral do projeto.

Os requisitos da área de preparação exigem igual atenção. Você deve avaliar a metragem quadrada necessária na margem do rio. O acesso a equipamentos pesados ​​e a preparação de componentes exigem terreno substancialmente plano. As equipes devem organizar essa logística de forma lógica.

1. Limpe a margem primária do rio ou a borda da abertura da vegetação solta.

2. Compacte o terreno de preparação para suportar guindastes pesados ​​e caminhões de entrega.

3. Estabeleça áreas de disposição organizadas para cordas de aço, verticais e diagonais.

4. Construa estradas de acesso temporárias seguras para entrega contínua de materiais.

Fase 2: Métodos de Montagem Central e Estratégias de Lançamento

Determinar como o aço supera a lacuna é o próximo grande obstáculo. Você deve escolher um modelo operacional baseado em rígidas restrições ambientais. Os contratantes normalmente selecionam um dos três métodos principais de implantação.

A construção in-situ depende de cimbres temporários. As equipes constroem andaimes temporários sob o caminho da ponte. Este andaime suporta a estrutura durante a montagem ativa. Os trabalhadores unem peças individuais enquanto ficam diretamente sobre a lacuna. Este método funciona perfeitamente para águas rasas ou solo sólido. No entanto, ravinas profundas tornam os cimbres proibitivamente caros.

A elevação por guindaste oferece uma alternativa mais rápida nas condições certas. As equipes pré-montam seções inteiras no terreno. Às vezes eles montam todo o vão próximo. Os operadores então utilizam guindastes pesados ​​para colocar a ponte no lugar. Esta estratégia reduz fortemente o trabalho perigoso sobre a água. Você deve avaliar cuidadosamente as limitações logísticas do acesso do guindaste. Guindastes enormes exigem terreno excepcionalmente estável e trajetórias de giro livres.

O lançamento cantilever oferece uma alternativa altamente especializada. As equipes empurram a ponte montada através da abertura usando rolos resistentes. Eles fixam um nariz de lançamento leve na frente. Este nariz atinge a margem oposta antes que a ponte principal mais pesada cruze o ponto central, evitando tombamento. Esta estratégia revela-se ideal para ravinas profundas ou cursos de água activos. Ele se destaca em qualquer lugar onde a falsificação é impossível.

Comparação de métodos de montagem de ponte

Conexões de Componentes: A Mecânica de uma Implementação de Truss Bridge

As realidades de execução no terreno ditam o progresso diário. Os trabalhadores devem unir fisicamente os triângulos individuais no local. Esses triângulos consistem em cordas, verticais e diagonais. Cada conexão é importante.

Aparafusamento ou fixação de alta resistência dominam a construção moderna. Os planejadores favorecem fortemente esses métodos em vez da soldagem em campo. O aparafusamento proporciona velocidade incrível e controle de qualidade superior. Garante independência climática. Uma equipe de aparafusamento pode trabalhar sob chuva fraca. Um soldador de campo não pode. O aparafusamento também garante facilidade de inspeção. Os inspetores podem verificar facilmente a tensão dos parafusos usando chaves dinamométricas calibradas.

O gerenciamento da tolerância representa um requisito crítico. As tripulações devem alinhar os nós perfeitamente. Pequenos desalinhamentos se acumulam ao longo do vão. Os engenheiros implementam pré-curvatura para resolver problemas de carga. Eles constroem uma ligeira curva ascendente na ponte durante a fabricação. Esta curva compensa a deflexão da carga permanente. A ponte se estabelece em um plano perfeitamente plano, uma vez totalmente sem suporte.

A instalação do deck finaliza a fase estrutural. Você faz a transição do esqueleto estrutural para a superfície de corrida ativa. As opções de materiais incluem madeira tratada, grade de aço aberta ou painéis de concreto pré-moldado. Painéis de concreto exigem levantamento pesado, mas oferecem extrema durabilidade. Grades de aço abertas são instaladas rapidamente e eliminam a neve. A madeira oferece uma opção leve e econômica para rotas rurais. Sua escolha de material determina as implicações do cronograma e as necessidades futuras de manutenção.

Avaliando soluções modulares: a vantagem da Bailey Truss Bridge

A comparação de pontes personalizadas com alternativas pré-projetadas revela caminhos de projeto distintos. Estruturas personalizadas altamente projetadas exigem fases de projeto demoradas. Os planejadores buscam cada vez mais alternativas modulares para implantação rápida.

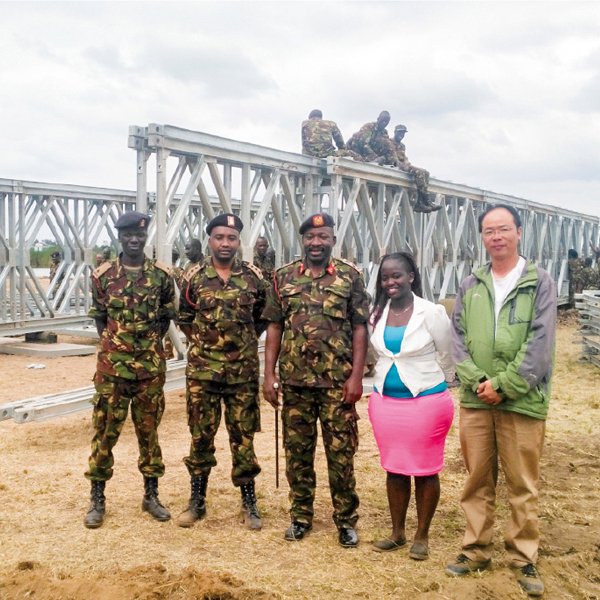

Uma ponte de treliça bailey representa o padrão ouro do design modular. Este sistema utiliza painéis de aço pré-fabricados intercambiáveis. As equipes conectam esses painéis rapidamente usando pinos de aço de alta resistência. Componentes padronizados eliminam a necessidade de medições de campo complexas. Você simplesmente trava as peças como um kit estrutural industrial.

A velocidade de implantação é a principal vantagem. A padronização elimina totalmente os prazos de fabricação personalizados. Os fabricantes mantêm os painéis em estoque. Você pode implantá-los imediatamente. A montagem utiliza maquinário pesado padrão. Em cenários emergenciais, o trabalho manual pode montar variações menores. Essa flexibilidade economiza meses de espera.

Os sistemas modulares oferecem uma relação custo/resultado altamente favorável. Eles criam uma imensa lógica financeira para casos de uso específicos. As estradas de acesso temporário e os locais de ajuda humanitária beneficiam enormemente. As rotas rurais de baixo a médio volume também dependem destas estruturas. Vãos personalizados exigem enormes gastos de capital iniciais. Um sistema modular padronizado evita esses altos custos de design e fabricação.

Riscos de implementação, conformidade e controle de qualidade

Navegar pelos pontos de atrito que atrasam a construção define uma gestão de risco bem-sucedida. Você deve gerenciar proativamente os desafios ocultos. Regulamentações ambientais imprevistas e parâmetros de testes rígidos muitas vezes paralisam equipes despreparadas.

O licenciamento ambiental requer atenção precoce. Você deve gerenciar a pegada de todos os equipamentos de construção. Operar perto de cursos de água sensíveis desencadeia uma supervisão federal e local rigorosa. Os habitats protegidos exigem sistemas de contenção para evitar o escoamento do solo ou de produtos químicos. Você deve instalar cercas de lodo e tapetes de contenção de derramamentos antes da chegada de máquinas pesadas.

Os padrões de inspeção protegem a segurança pública. A indústria exige testes não destrutivos (END) de terceiros nas principais conexões. Os inspetores utilizam testes de partículas ultrassônicas ou magnéticas. Esses métodos identificam falhas microscópicas dentro das juntas de aço. Protocolos rigorosos de teste de carga devem ocorrer antes de abrir a estrutura ao tráfego. Os engenheiros colocam caminhões fortemente carregados no vão para medir a deflexão real em relação aos modelos estruturais.

O planejamento da manutenção de longo prazo começa durante a fase de projeto. Você deve projetar pontos de acesso seguros para inspeções futuras. Passarelas e pontos de amarração protegem as equipes de manutenção. As escolhas de construção determinam diretamente o seu orçamento de manutenção de 50 anos. O aço galvanizado resiste eficazmente à corrosão em ambientes úmidos. O aço resistente desenvolve naturalmente uma pátina protetora contra ferrugem. Você deve escolher o tratamento de superfície correto para sua zona climática específica.

Selecionando sua solução Bridge: ações da próxima etapa

Passar da investigação preliminar para a aquisição activa requer um quadro de decisão estruturado. Você deve consolidar os dados do seu site em solicitações de propostas acionáveis.

Comece definindo claramente o escopo. Documente com precisão a extensão livre necessária. Identifique sua classificação de carga alvo. O tráfego rodoviário normalmente requer uma classificação de carga HL-93. Descreva suas expectativas de vida. Uma estrada de mineração temporária tem necessidades de durabilidade muito diferentes das de um cruzamento de uma rodovia municipal.

A verificação de fornecedores separa parceiros confiáveis ​​de fornecedores de risco. Faça perguntas específicas aos fabricantes de pontes. Solicite suas certificações de fabricação (como certificação AISC). Informe-se sobre logística de envio, especialmente se você opera em locais remotos. Pergunte sobre a disponibilidade de consultores técnicos no local. O ideal é que o fornecedor envie um representante para orientar sua equipe de montagem local.

Iniciar o processo sempre começa no terreno. Recomendamos uma pesquisa de site profissional como primeiro passo obrigatório. Faça isso antes de solicitar esquemas de engenharia localizados. Dados topográficos e geotécnicos precisos evitam reprojetos dispendiosos posteriormente. Reúna os dados do seu site, finalize os requisitos de carga e comece a contato com o fabricante.

Conclusão

Construir uma ponte de treliça funcional continua a ser um exercício de profunda precisão logística. A escolha do método de montagem determina diretamente o cronograma do projeto e o orçamento. Você deve alinhar seu projeto estrutural com a realidade física do seu local de trabalho.

Avaliar antecipadamente as restrições do local garante que você faça a escolha correta. Você decidirá facilmente entre uma construção personalizada ou um sistema modular de implantação rápida depois de compreender o terreno. Apressar a fase de avaliação do local sempre leva a complicações estruturais.

Encorajamos as partes interessadas a consultar diretamente engenheiros estruturais certificados. Envolva fornecedores de pontes modulares para avaliar os requisitos específicos do seu local. Eles podem fornecer insights direcionados com base nas demandas de carga e nos fatores ambientais locais. Tome uma atitude agendando hoje mesmo uma pesquisa geotécnica abrangente.

Perguntas frequentes

P: Quanto tempo leva para construir uma ponte de treliça?

R: Os prazos variam significativamente com base no sistema escolhido. Uma ponte modular de treliça pode ser montada e lançada em poucos dias ou semanas. Por outro lado, estruturas personalizadas que exigem pilares de concreto complexos e integração de aço sob medida geralmente levam vários meses desde a preparação do local até o deck final.

P: Uma ponte de treliça pode ser construída sem guindastes pesados?

R: Sim. Os empreiteiros freqüentemente usam métodos de lançamento cantilever. Esta técnica utiliza rolos e um nariz de lançamento leve para empurrar a estrutura através da abertura. É incrivelmente comum em configurações modulares e elimina a necessidade de enormes guindastes para elevação pesada.

P: Qual é a fase mais demorada da construção de uma ponte?

R: A preparação do local geralmente leva mais tempo. O licenciamento ambiental, a perfuração geotécnica e o tempo de cura dos pilares de concreto exigem períodos prolongados. A montagem física real da superestrutura de aço costuma ser muito mais rápida.

P: As pontes de treliça modulares são permanentes?

R: Sim. Um equívoco comum é que eles servem apenas como soluções temporárias. As pontes modulares podem servir como infraestrutura permanente altamente confiável. Quando fabricados em aço galvanizado e com manutenção adequada, eles suportam facilmente décadas de tráfego diário.
