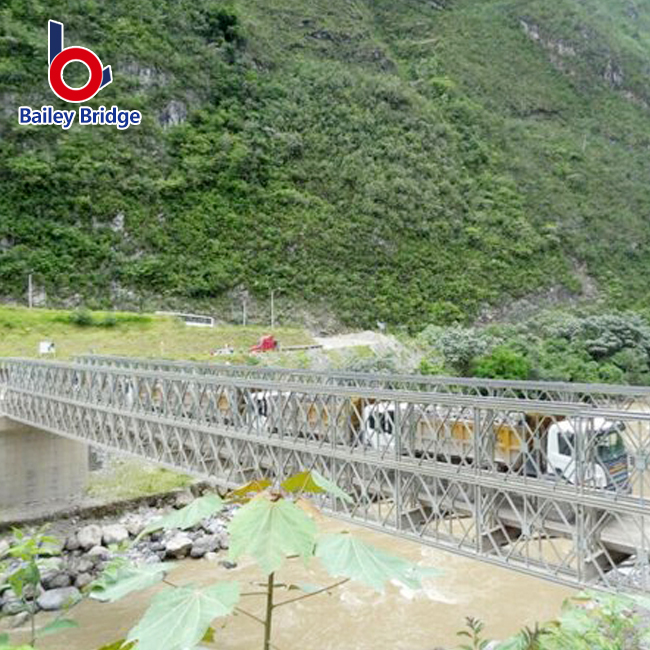

A aquisição de infraestrutura de pontes acarreta imensos riscos financeiros e de engenharia. A subespecificação das capacidades de carga corre o risco de falhas catastróficas e graves riscos de segurança. Por outro lado, superestimar os limites desperdiça desnecessariamente capital crucial do projeto. O Compact 321 Bailey Bridge serve como padrão global para implantação rápida. Apoia a ajuda emergencial em desastres e também a rápida expansão comercial. No entanto, você deve compreender uma verdade crítica antes de comprar. Sua capacidade nominal real permanece altamente variável. As opções de configuração específicas alteram completamente a integridade estrutural. A pureza do material e as tolerâncias de fabricação do fornecedor alteram drasticamente o desempenho no mundo real. Você não pode simplesmente confiar em folhetos de marketing genéricos ou fichas técnicas teóricas. Dados incorretos levam a condições perigosas no local. Este guia de validação técnica ajuda as equipes de compras e engenharia a eliminar o ruído do fornecedor. Mostramos exatamente como verificar as capacidades estruturais reais. Você aprenderá a auditar minuciosamente as especificações antes de comprar um sistema de aço pré-fabricado. Armado com esses insights, você pode implantar infraestrutura modular com confiança e segurança.

Principais conclusões

• A capacidade de carga não é um número estático; ele opera em uma curva inversa em relação ao comprimento do vão não suportado.

• As configurações estruturais (Single-Single a Treble-Treble) devem estar estritamente alinhadas com classificações específicas de carga localizada (por exemplo, AASHTO HS20, HS25).

• A substituição de materiais (por exemplo, utilização de aço Q235 em vez de aço Q345/Q355 de alto rendimento) é a principal causa de fadiga prematura e falha de carga em pontes modulares.

• Os compradores devem exigir testes metalúrgicos de terceiros e cálculos estruturais específicos do projeto antes de assinar um pedido de compra.

Decodificando a linha de base: o que determina os limites de carga do Compact 321?

Os compradores frequentemente recebem tabelas de carga padronizadas dos fabricantes. Esses gráficos raramente refletem as condições reais do local ou as demandas operacionais. Os dados genéricos muitas vezes enganam as equipes de engenharia. Depender de números médios cria enormes vulnerabilidades no projeto. Você precisa entender as variáveis ​​subjacentes. A qualidade do material atua como a variável central da capacidade. O aço de alta resistência e baixa liga representa um requisito inegociável para pontes modulares. Os padrões globais normalmente determinam as classes de aço Q345B ou Q355B. Essas classes oferecem um limite de escoamento mínimo de 345 MPa. Essa resistência lida com momentos de flexão extremos com segurança.

Alguns fornecedores tentam cortar secretamente os custos de fabricação. Eles substituem o aço Q235 de baixo rendimento em seus painéis estruturais. Isto reduz drasticamente os limites máximos de carga sob estresse. O aço Q235 rende apenas 235 MPa. Simplesmente não consegue lidar com o trânsito comercial pesado. Esta substituição provoca fadiga prematura e escoamento estrutural repentino. Você deve exigir relatórios de teste de materiais. Certifique o tipo de aço antes de fazer qualquer pedido.

A precisão dos componentes também desempenha um papel importante no desempenho. As tolerâncias exatas de fabricação dos painéis de treliça determinam a rigidez geral. Os parafusos da corda e os pinos de conexão devem se encaixar perfeitamente. A baixa precisão causa distribuição desigual da carga ao longo do vão. Acessórios soltos criam concentrações de tensão em pontos únicos. Tolerâncias rigorosas garantem transferências seguras de força em todo o quadro. O design padronizado do painel de 3 metros do Compact 321 Bailey Bridge permite uma modelagem matemática previsível. Os engenheiros contam com essa previsibilidade para simular o estresse antes da implantação. Cada milímetro de variação na fabricação corrói suas margens de segurança. Exija usinagem CNC de precisão do fornecedor escolhido.

Correspondência de configurações de ponte com classificações de carga alvo

Você deve traduzir os requisitos específicos do projeto em configurações modulares exatas. Um caminhão madeireiro de 40 toneladas exerce forças totalmente diferentes de um caminhão militar de 60 toneladas. Veículos com rodas criam cargas pontuais concentradas. As máquinas sobre esteiras distribuem seu peso por uma área maior do convés. Os engenheiros dimensionam os layouts dos painéis para corresponder precisamente a essas classificações de carga distintas. Você não consegue adivinhar a configuração necessária.

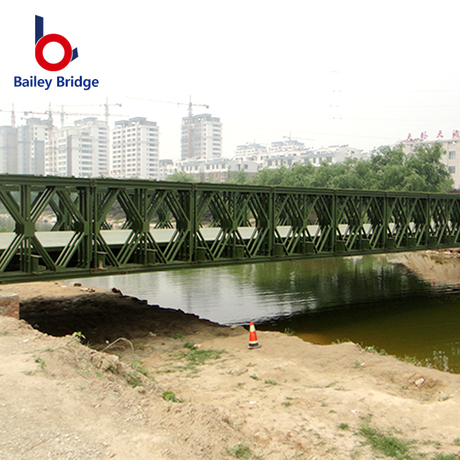

Configurações padronizadas determinam a capacidade final. Eles aumentam adicionando linhas e níveis de treliça.

• Single-Single (SS): Adequado para caminhos de pedestres ou tráfego leve de veículos. Use esta configuração apenas para períodos curtos. Oferece resistência mínima a fortes forças de flexão.

• Duplo-Single (DS) e Duplo-Duplo (DD): Representam o ponto ideal para o transporte comercial padrão. Eles se alinham bem com os equivalentes AASHTO HS20 ou HS25. A configuração DD adiciona uma segunda camada vertical. Isto aumenta significativamente a rigidez vertical.

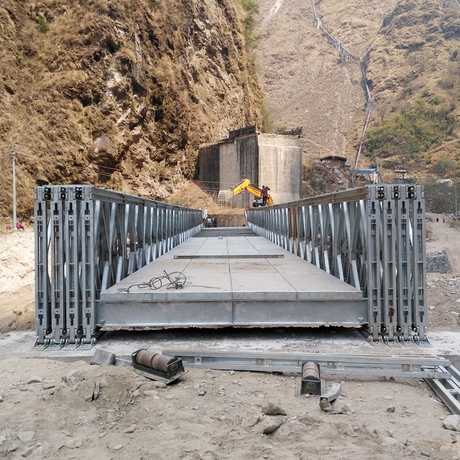

• Treble-Single (TS) e Treble-Double (TD) com acordes de reforço: Necessário para máquinas extremamente pesadas. Você precisa desta configuração complexa para equipamentos de mineração. Ele também suporta de forma eficaz vãos excepcionalmente longos. Acordes de reforço adicionam resistência crucial ao momento.

Devemos diferenciar claramente as cargas estáticas e dinâmicas. Uma tolerância de carga dinâmica é legalmente obrigatória para segurança. Veículos com rodas em movimento rápido freiam fortemente. Eles saltam nas costuras do convés. Isto multiplica o peso estático efetivo em até trinta por cento. Os veículos sobre esteiras lentos distribuem seu peso de maneira diferente. Os fatores de impacto garantem que a estrutura absorva choques cinéticos repentinos sem quebrar. As equipes de engenharia devem calcular esse fator de impacto com base na velocidade do veículo. As especificações militares típicas exigem elevadas tolerâncias dinâmicas.

Comprimento do vão versus capacidade: a compensação crítica

O comprimento do vão determina diretamente seus limites de carga finais. À medida que o vão aumenta, o peso morto da ponte cresce exponencialmente. Isso consome uma porcentagem muito maior de sua capacidade teórica total. Você deve levar em conta esta verdade fundamental da engenharia. Um vão de 20 metros suporta significativamente mais peso vivo do que um vão de 40 metros. Eles podem usar exatamente a mesma configuração de painel. A extensão mais longa gasta a maior parte de sua força simplesmente mantendo-se no ar.

Os limites de deflexão também regem suas decisões de aquisição. A capacidade de carga não significa apenas evitar o colapso total. Você deve manter limites de deflexão aceitáveis ​​sob cargas plenas. Os engenheiros geralmente visam uma relação L/400 para segurança. Isso significa que um vão de 40 metros pode ceder com segurança no máximo 100 milímetros no centro. Manter a deflexão mínima garante longevidade estrutural a longo prazo. A flacidez excessiva destrói as juntas do painel com o tempo. Ele estica os parafusos além de seus limites elásticos. Uma vez que o metal se estica plasticamente, ele nunca recupera sua forma. Você perde a ponte.

Além disso, você não pode ignorar as realidades do suporte. As capacidades teóricas não significam nada sem uma base sólida sob os rolamentos. Sua fundação deve suportar o peso morto e as cargas dinâmicas simultaneamente. Uma ponte Bailey modular requer suportes de concreto altamente projetados. Em cenários de emergência, paredes de gabiões projetadas são suficientes temporariamente. Contudo, se o solo se deslocar ligeiramente, a geometria da ponte falha. O assentamento irregular torce a estrutura de aço rígida. Isto introduz enormes tensões de cisalhamento torcional. A ponte irá falhar bem abaixo da sua capacidade nominal se a fundação afundar. Sempre conduza primeiro uma pesquisa geotécnica completa.

Vulnerabilidades ocultas: o que examinar antes da aquisição

A compreensão das vulnerabilidades ocultas separa projetos bem-sucedidos de desastres perigosos. Você deve realizar uma avaliação de risco rigorosa antes da aquisição. As falhas de pontes raramente começam como eventos catastróficos. Eles começam como falhas microscópicas dentro dos componentes. Os compradores devem saber exatamente onde procurar essas falhas. Não confie cegamente nos relatórios de inspeção de fábrica.

Cargas dinâmicas constantes causam microdesgaste severo nos pinos do painel. Você deve examinar cuidadosamente os materiais dos pinos. Ligas de alta qualidade como 30CrMnTi fornecem a resistência ao cisalhamento necessária. A usinagem de precisão evita ajustes soltos. Um pino solto acelera rapidamente a degradação da junta. Permite que os painéis se desloquem durante o trânsito do veículo. Isso cria um efeito destrutivo de martelada conhecido como fadiga por atrito. Eventualmente, o pino quebra sob força de cisalhamento. Peça ao seu fornecedor dados específicos sobre metalurgia de pinos. Exija resultados de testes de dureza.

Os padrões de soldagem representam outro ponto crítico de vulnerabilidade. Uma ponte de aço pré-fabricada depende muito da integridade da solda. Você deve avaliar rigorosamente a conformidade do fornecedor. Procure a adesão estrita aos códigos internacionais AWS D1.5 ou EN 1090. Soldas ruins contêm inclusões de escória ocultas ou porosidade. Esses defeitos se abrem sob repetidos ciclos de tensão. Exigir testes ultrassônicos ou radiográficos para todas as soldas estruturais primárias. A inspeção visual nunca é suficiente.

A corrosão reduz drasticamente a capacidade de carga ao longo do tempo. O tratamento superficial inadequado destrói o aço rapidamente em ambientes externos. Os fornecedores que não utilizam galvanização por imersão a quente de acordo com os padrões ASTM A123 colocam seu projeto em risco. Remova as lascas durante a montagem. A ferrugem ataca implacavelmente o metal exposto. Isto compromete a área da seção transversal das cordas. Metal mais fino significa menor capacidade de flexão. Sempre verifique a espessura da galvanização antes do envio. Espere um mínimo de 85 mícrons para proteção durável.

A lista de verificação do comprador: validando as reivindicações e a segurança do fornecedor

As equipes de compras precisam de medidas concretas para qualificar os fabricantes com confiança. Você não pode confiar apenas em discursos de vendas ou brochuras sofisticadas. Siga esta lógica de seleção para proteger seu investimento de maneira adequada. A verificação rigorosa evita falhas de campo perigosas posteriormente. Implemente esses requisitos em seus documentos formais de licitação.

1. Solicite cálculos estruturais localizados: Nunca aceite folhetos genéricos ou gráficos copiados. Exija cálculos de carga localizados específicos. Um engenheiro estrutural licenciado deve assinar esses documentos. A análise de elementos finitos (FEA) específica do local comprova a segurança real. A FEA modela as cargas exatas do veículo que cruzam seu comprimento específico. Ele destaca as concentrações de estresse com precisão.

2. Verifique certificações de terceiros: procure selos de aprovação externos confiáveis. A marcação SGS, Bureau Veritas ou CE deve aparecer nas matérias-primas. Estas marcas também devem abranger componentes fabricados acabados. Auditorias terceirizadas garantem que a fábrica mantenha seus sistemas de gestão de qualidade. Eles evitam substituições não autorizadas de materiais.

3. Validação de montagem de teste sob demanda: Insista em uma montagem de teste de fábrica completa. Você deve executar esta etapa antes do envio. Ele verifica perfeitamente a intercambialidade dos componentes. Os trabalhadores montam uma seção da ponte no pátio. Eles medem o arco pré-curvatura. Isso evita atrasos desastrosos na construção no local. Se as peças não couberem na fábrica, elas não caberão no campo.

4. Audite os Relatórios de Revestimento: Solicite os registros oficiais do lote de galvanização. Faça referência cruzada da espessura do revestimento com os padrões internacionais. Certifique-se de que o revestimento de zinco cubra todas as seções ocas internas. Os tubos internos não revestidos enferrujam de dentro para fora de forma invisível.

Essas etapas de validação eliminam suposições da equação de aquisição. Eles forçam os fornecedores a provar antecipadamente sua competência técnica. Bons fabricantes acolhem bem esse nível de escrutínio.

Conclusão

A segurança e a viabilidade a longo prazo de uma ponte Compact 321 Bailey dependem inteiramente de uma supervisão rigorosa da engenharia. A modelagem de carga precisa garante que você selecione a configuração de painel adequada. Materiais de alto rendimento evitam a fadiga estrutural prematura. O rigoroso controle de qualidade mantém as tolerâncias de fabricação restritas. Nunca comprometa estes três pilares fundamentais. Fazer isso coloca em risco a vida humana e os cronogramas dos projetos.

Como próxima etapa imediata, audite cuidadosamente suas classificações específicas de carga localizada. Verifique os requisitos exatos para AASHTO, Eurocódigo ou equivalentes de transporte local. Em seguida, solicite uma lista de materiais (BOM) detalhada dos fornecedores selecionados. Faça referência cruzada desta lista técnica com sua prova estrutural localizada. Insista em certificados de teste de material para o aço. Esta validação rigorosa garante um ativo de infraestrutura resiliente e seguro.

Perguntas frequentes

P: Qual é o vão máximo que uma ponte Compact 321 Bailey pode atingir sem pilares intermediários?

R: Normalmente atinge até 51–60 metros sem assistência. No entanto, a capacidade de carga cai significativamente neste comprimento extremo devido ao peso próprio. Alcançar essa amplitude máxima geralmente requer uma configuração Treble-Double (TDR) fortemente reforçada. Consulte sempre um engenheiro estrutural licenciado para vãos superiores a 40 metros.

P: Uma ponte Compact 321 pode suportar tanques ou guindastes sobre esteiras pesadas?

R: Sim, eles suportam veículos pesados ​​sobre esteiras. No entanto, as máquinas sobre esteiras distribuem o peso de maneira diferente dos caminhões comerciais com rodas. Você deve atualizar o sistema de deck de acordo. Os engenheiros costumam utilizar plataformas de aço ortotrópicas para essas aplicações. Você deve modelar a área específica de contato com os trilhos para garantir a segurança localizada do painel do deck.

P: Como a capacidade de carga do Compact 321 se compara à do modelo HD200 (CB200)?

R: O HD200 geralmente suporta cargas mais pesadas em vãos mais longos. Esta vantagem mecânica decorre da altura do painel mais alta (2,134m versus 1,5m). No entanto, o modelo 321 continua muito mais econômico. Também é mais fácil de transportar e montar rapidamente para aplicações de carga comercial padrão.

P: O tipo de aço realmente importa se a ponte for apenas temporária?

R: Sim, o tipo de aço é imensamente importante. O aço de qualidade inferior sofre deformação plástica permanente sob um único evento de sobrecarga pesada. Isto torna a estrutura temporária completamente insegura imediatamente. Componentes deformados também se tornam impossíveis de desmontar com segurança. Você perde a capacidade de reutilizar a ponte para projetos futuros.
