Project Showcase:

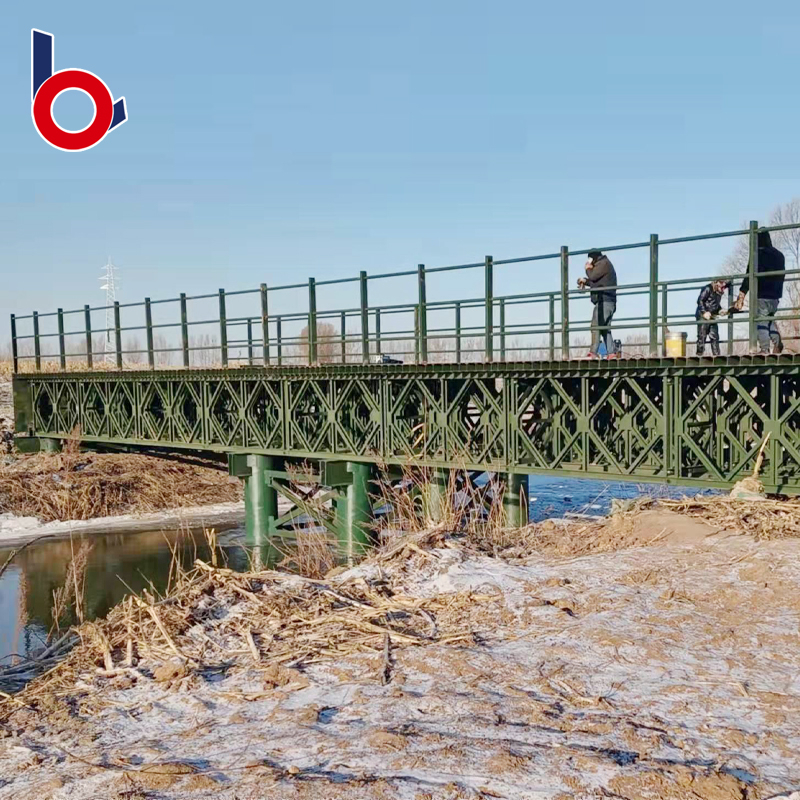

Uma ponte de acesso para serviço pesado de 120 toneladas para um projeto de parque eólico

Liaoning na ponte

Liaoning na ponte

Liaoning na ponte

Projeto Vitals:

Aplicação: Ponte de acesso crítico para componentes pesados ​​de turbinas eólicas

Localização: Parque Eólico Ping'anpu, cidade de Tieling, província de Liaoning, China

Comprimento do vão: 24 metros (79 pés)

Configuração: tipo deck, 8 linhas, camada única

Aplicação: Ponte de construção semipermanente e de carga extremamente pesada

Uma solução projetada para o setor de energia renovável:

Este projeto proporcionou uma ligação de transporte vital para a construção de um importante parque eólico na província de Liaoning. O principal desafio foi criar uma rota de acesso capaz de suportar o imenso peso dos componentes das turbinas eólicas – como nacelas, seções de torre e pás – que excedem em muito a capacidade das pontes temporárias padrão.

Destaques técnicos e design personalizado:

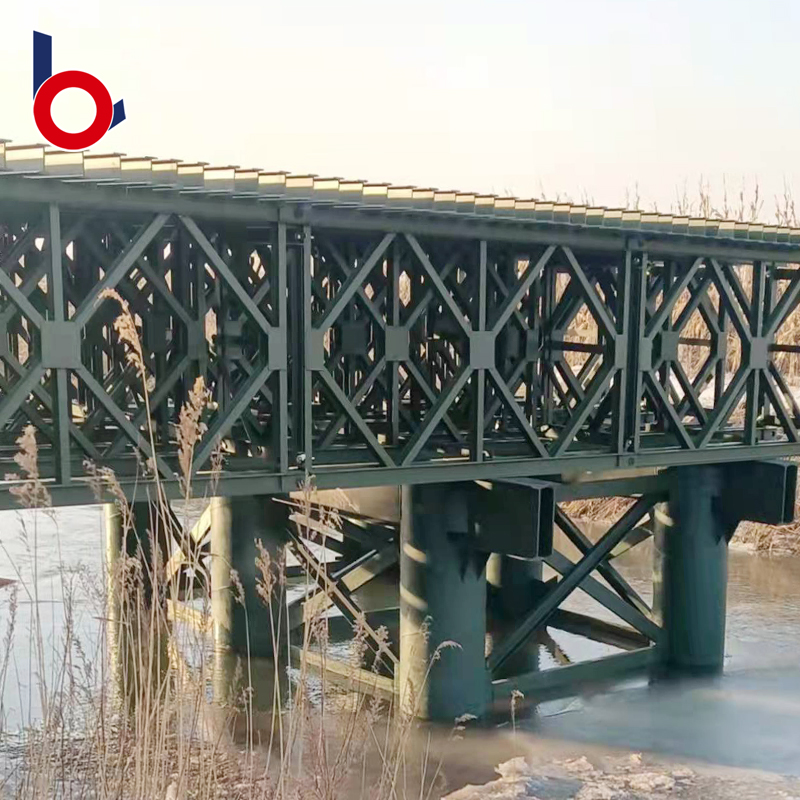

Capacidade de carga extrema de 120 toneladas: Para lidar com o enorme peso de 120 toneladas de veículos de transporte especializados, foi projetada uma configuração personalizada de plataforma única, de 8 fileiras e de camada única. Neste projeto robusto, oito linhas paralelas de treliças Tipo 321 são dispostas lado a lado diretamente abaixo da estrada, criando uma base de alta densidade para o vão de 24 metros.

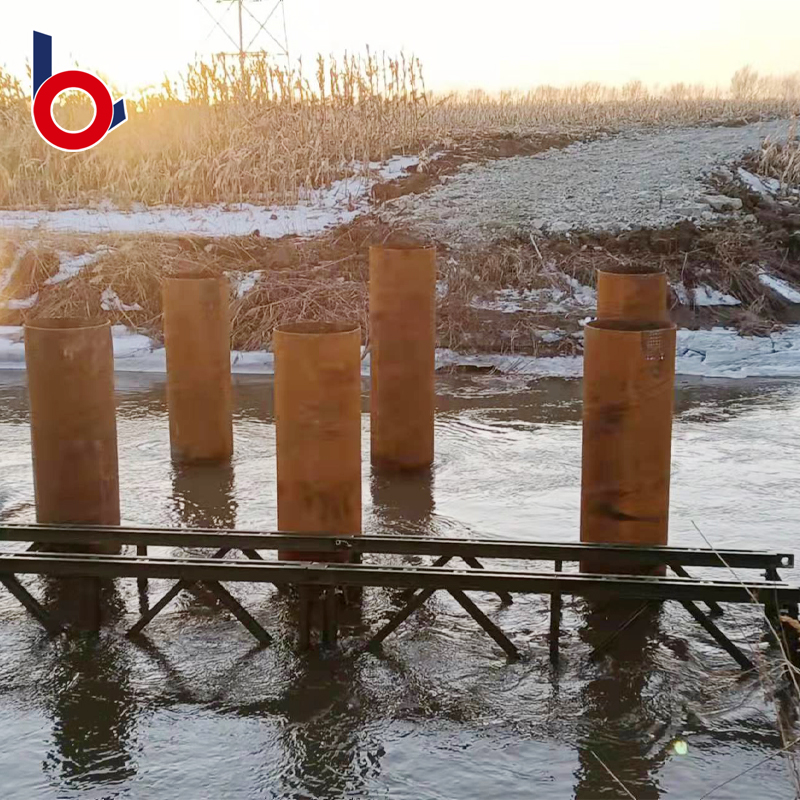

Fundações de estacas de tubos de aço para solo macio: A superestrutura é suportada por uma subestrutura de pilares de tubos de aço em espiral de 630 mm de diâmetro. Este tipo de fundação é ideal para instalação rápida em condições de solo macio comumente encontradas em parques eólicos, proporcionando uma base profunda e estável para as cargas pesadas acima.

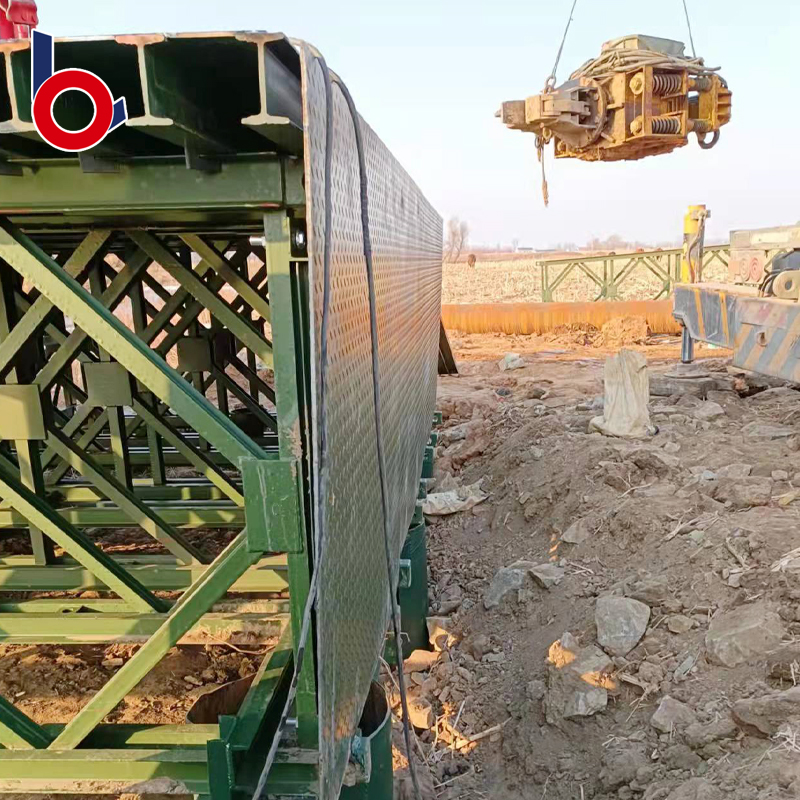

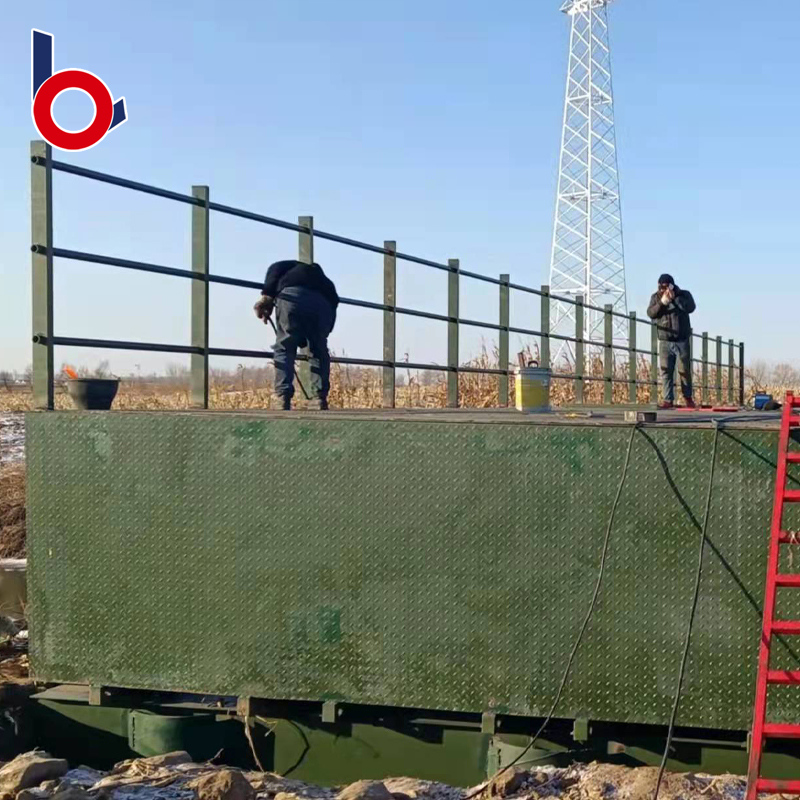

Faixa de rodagem larga e convés resistente: A ponte possui uma faixa de rodagem de 6 metros de largura para acomodar veículos de transporte de grandes dimensões. A superfície é composta por painéis de convés especializados para serviços pesados ​​com um design livre de manutenção, construídos para suportar o estresse intenso e repetido do tráfego de construção.

Uma referência para infraestrutura de energia renovável:

O projeto da ponte para o parque eólico de Liaoning destaca o papel crítico que os nossos sistemas modulares podem desempenhar no setor das energias renováveis. Isso demonstra nossa capacidade de fornecer rapidamente soluções de acesso personalizadas e de altíssima resistência que resolvem os desafios logísticos únicos da construção de parques eólicos e solares, tornando-nos um parceiro confiável no desenvolvimento de energia verde.
