Em zonas de trabalho restritas, locais de recuperação de desastres e atualizações de infraestruturas urbanas, a construção de pontes padrão muitas vezes não é viável. As restrições de tempo e espaço exigem consistentemente alternativas imediatas e flexíveis. Os engenheiros de projeto e planejadores de emergência enfrentam um desafio logístico crítico. Eles exigem infraestrutura modular que atenda aos rígidos padrões do Departamento de Transportes (DOT) do estado. Além disso, necessitam que estes sistemas sejam implementados sem depender de enormes áreas de preparação ou perturbar os ecossistemas locais. As estruturas tradicionais de betão ou de aço permanente simplesmente demoram demasiado tempo a mobilizar-se e a construir-se sob tal pressão.

Este guia fornece uma avaliação técnica de soluções modernas de engenharia modular. Ele detalha como o design do Compact 321 atende a requisitos específicos de carga, extensão e conformidade em vários cenários de tráfego temporário. Você aprenderá exatamente como combinar capacidades estruturais com restrições complexas do local. Também exploraremos parâmetros de segurança essenciais para rotas de pedestres, trânsito de veículos comerciais e implantações de resposta rápida a emergências.

Principais conclusões

• Implementação versátil: O design do Compact 321 pode ser dimensionado de forma eficiente, desde corredores leves de pedestres até veículos comerciais pesados.

• Adaptabilidade específica ao local: Os componentes modulares permitem uma montagem rápida em ruas urbanas estreitas ou zonas de desastre instáveis ​​com o mínimo de equipamento pesado.

• Conformidade rigorosa: Os sistemas devem ser avaliados de acordo com os critérios de projeto locais do DOT, os padrões da zona de trabalho MUTCD e as classificações de carga HL-93 para garantir a segurança legal e operacional.

• Mitigação de riscos: A implantação bem-sucedida depende muito de uma avaliação precisa do local de pré-construção, especialmente no que diz respeito à engenharia de pilares e à logística de preparação.

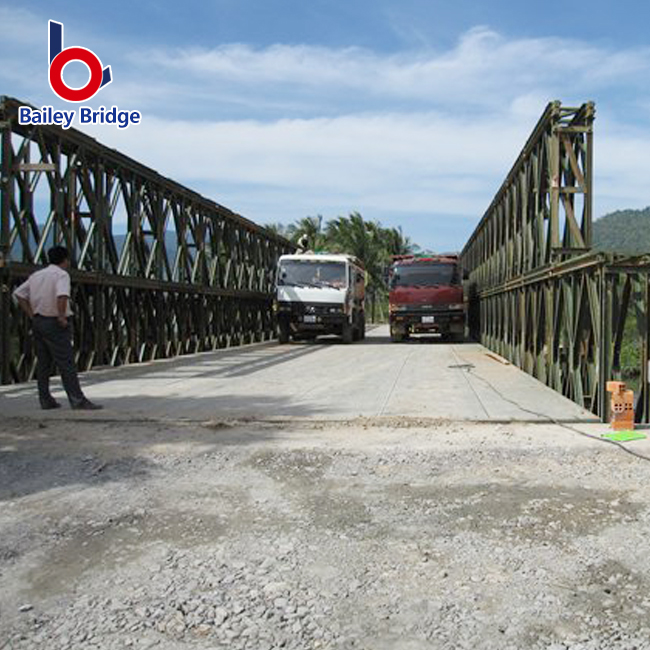

O papel de uma ponte temporária de tráfego em ambientes restritos

Os desvios padrão causam atrasos inaceitáveis ​​nas redes de resposta a emergências. Eles perturbam os horários do trânsito comercial e interrompem as rotas de pedestres ativas. Projetos localizados em corredores urbanos estreitos ou áreas ecologicamente sensíveis exigem soluções com pegada mínima. Os encerramentos prolongados de estradas frustram as comunidades locais e paralisam o comércio regional. Para evitar esses gargalos, os engenheiros precisam de uma ponte de tráfego temporária altamente confiável para manter o tráfego fluindo com segurança durante as fases prolongadas de construção.

O design modular do painel fixado oferece vantagens mecânicas distintas em relação à construção de pontes tradicionais. Caracterizado por suas peças intercambiáveis ​​projetadas com precisão, o sistema apresenta uma relação resistência/peso excepcionalmente alta. As equipes de construção podem realizar instalações rápidas de lançamento em cantilever diretamente de um banco. Eles podem montar e empurrar a estrutura através de grandes vãos sem precisar de suportes na água. Esta metodologia protege cursos de água sensíveis abaixo e evita atrasos complexos de licenciamento ambiental associados à cravação de estacas.

Uma implantação bem-sucedida deve atingir três métricas principais de desempenho:

1. Ele minimiza totalmente a interrupção do tráfego, mantendo as capacidades originais das rotas e evitando desvios locais severos.

2. Ele atende a rígidos padrões regulatórios de segurança, incluindo a conformidade com a Lei dos Americanos com Deficiências (ADA) para uso de pedestres e limites legais de carga para veículos pesados.

3. Ela segue rigorosamente os cronogramas rígidos do projeto, garantindo que a construção da linha principal permaneça dentro do cronograma.

Categorizando o sistema Compact 321 Bridge por aplicação

Transporte Pedestre e Ativo

As equipes de projeto muitas vezes se concentram em direcionar com segurança o tráfego de pedestres e bicicletas em torno de zonas de construção ativas. Eles devem navegar com segurança pelos usuários vulneráveis ​​sobre obstáculos naturais, trincheiras ou estradas movimentadas. Uma configuração bem projetada de ponte Bailey para pedestres atende facilmente a essas demandas específicas. As especificações técnicas para essas aplicações utilizam decks altamente especializados. É comum ver revestimentos antiderrapantes e painéis de superfície fechada para evitar riscos de tropeçar. Os engenheiros também instalam grades de segurança de alta visibilidade e parapeitos especializados para proteger ciclistas e pedestres contra riscos de queda.

Ao especificar uma configuração para pedestres, você deve garantir a conformidade rigorosa com os requisitos de inclinação e largura da ADA durante sua avaliação. As rampas não podem exceder limites de inclinação específicos e as larguras livres devem acomodar cadeiras de rodas que passam umas pelas outras. Aborde a mitigação de vibrações no início da fase de projeto. Painéis devidamente reforçados garantem o conforto do usuário e evitam oscilações perturbadoras durante o tráfego intenso de pedestres.

Tráfego de veículos comerciais e de construção

Os engenheiros rodoviários devem manter um fluxo constante para o tráfego local, frete regional e equipamentos pesados ​​de construção. Forçar caminhões pesados ​​a fazer desvios residenciais causa enormes dores de cabeça logísticas e danos nas estradas. Você pode superar esse obstáculo especificando configurações modulares de múltiplas pistas. Decks de aço reforçados e posicionamentos de travessas fortemente reforçados suportam pesos dinâmicos enormes. Esses componentes se encaixam para criar uma plataforma rígida capaz de absorver tensões contínuas.

Verifique sempre se o sistema acomoda cargas de impacto dinâmico causadas pela frenagem e aceleração de caminhões. Verifique as especificações exigidas de carga rodoviária (HL-93) exigidas pela Associação Americana de Oficiais de Rodovias e Transportes Estaduais (AASHTO). Combine essas classificações estruturais com configurações de eixo DOT de estado específico para garantir a conformidade legal. Nunca confie em declarações genéricas de capacidade ao rotear cargas comerciais.

• Melhores Práticas: Exija que seu fornecedor forneça desenhos de engenharia estampados específicos do estado para sua aplicação de serviço pesado.

• Erro comum: não levar em conta o raio de viragem de reboques comerciais longos nas aproximações da ponte, levando a colisões laterais com trilhos.

Resposta de emergência e implantação rápida

Desastres naturais, devastações repentinas e falhas estruturais exigem a restauração imediata do acesso. As comunidades isoladas dependem fortemente de mobilizações rápidas após tempestades severas. A utilização de componentes de estoque permite uma mobilização rápida e excepcional. As equipes podem transportar peças em caminhões-plataforma padrão e instalar essas estruturas diretamente sobre estruturas danificadas existentes. Eles também se adaptam perfeitamente a perfis de ruas estreitas, onde os equipamentos tradicionais de construção pesada simplesmente não conseguem manobrar.

Avalie minuciosamente a rede logística de emergência do fornecedor escolhido. Em cenários de desastre, as peças devem chegar dentro de horas, não semanas. O sistema deve ser montado rapidamente usando o mínimo de trabalho manual. Deverá ser necessário apenas equipamento de elevação leve, como uma empilhadeira padrão para terrenos acidentados ou uma pequena escavadeira hidráulica, para posicionar os painéis e travessas.

Dimensões Básicas de Avaliação para Tomadores de Decisão

Capacidade Estrutural vs. Comprimento do Vão

Cada travessia temporária requer uma cuidadosa análise de compromissos de engenharia. Vãos livres mais longos exigem naturalmente treliças estruturais mais profundas. Para cruzar rios largos ou ravinas profundas, os engenheiros podem precisar de configurações de painéis de vários andares ou de várias fileiras. A adição de linhas e níveis tem um grande impacto no peso morto total do seu sistema de ponte Compact 321 . Consequentemente, estruturas mais pesadas exigem uma resistência de apoio significativamente maior para evitar a falha do solo. Solicite sempre tabelas de carga específicas ao fabricante. Certifique-se de que esses gráficos correspondam perfeitamente ao comprimento exato do vão e ao tipo de tráfego previsto.

Análise de Configuração Estrutural

Modularidade e restrições de pegada

Você deve realizar uma avaliação logística rigorosa antes que qualquer aço chegue ao local. Avalie o tamanho físico dos componentes modulares em relação à sua área de preparação disponível. Verifique os raios de viragem dos veículos de transporte que navegam na sua zona de trabalho ativa. Muitas áreas urbanas restringem severamente a capacidade de grandes caminhões-plataforma fazerem curvas.

A seguir, avalie sua mecânica de lançamento estrutural. Determine se o seu local permite um lançamento tradicional em balanço, que requer amplo espaço atrás do pilar para montar a ponte e um nariz de lançamento. Se edifícios ou penhascos proibirem o lançamento em balanço, avalie se a colocação de um guindaste para carga pesada é viável e segura.

Padrões de Conformidade e Segurança

O alinhamento regulamentar continua a ser inegociável para projetos de infraestruturas públicas. Certifique-se de que o projeto do sistema esteja alinhado precisamente com as especificações da AASHTO para estruturas temporárias. Você deve seguir rigorosamente os critérios de projeto locais do DOT, já que alguns estados exigem decks mais grossos ou alturas específicas de guarda-corpo. Além disso, siga rigorosamente as diretrizes de controle de tráfego temporário do Manual sobre Dispositivos Uniformes de Controle de Tráfego (MUTCD). Sinalização adequada, barreiras de aproximação e marcadores reflexivos protegem tanto o público que dirige quanto o pessoal da construção.

Realidades de implementação e riscos de instalação

Em última análise, as condições geotécnicas determinam o sucesso da sua instalação. Uma ponte modular é genuinamente tão forte quanto a sua fundação. Você deve avaliar de forma transparente a capacidade de suporte do solo no início da fase de planejamento. Determine a necessidade de pilares de concreto projetados, grades de aço ou vigas de distribuição de madeira. Ignorar os testes de solo em cenários de emergência muitas vezes leva a assentamentos perigosos de pilares, fazendo com que todo o sistema de treliça ceda sob cargas pesadas de veículos.

Gargalos de preparação e montagem prejudicam os prazos apertados dos projetos. A falta de área de assentamento adequada causa graves atrasos na instalação. Você deve mapear exatamente onde os componentes ficarão no momento da entrega. Se as equipes tiverem que mover os painéis diversas vezes para liberar caminhos, as horas de trabalho aumentarão rapidamente.

A durabilidade da manutenção é significativamente importante para implantações temporárias de longo prazo. Se você planeja deixar a estrutura no local por um a três anos, avalie sua resistência à corrosão. Verifique a qualidade da galvanização por imersão a quente de todos os membros de aço. Estabeleça um cronograma de manutenção rigoroso e documentado para inspecionar os painéis do deck, apertar os suportes de oscilação e verificar todas as conexões dos pinos primários.

Lógica de pré-seleção e próximas etapas de aquisição

Aluguel vs. Compra

Os decisores de infraestrutura debatem frequentemente entre alugar e comprar equipamento. O aluguel serve como uma solução ideal e flexível para projetos únicos de curto e médio prazo. Geralmente definimos isso como implantações de bypass com duração inferior a 24 meses. Os aluguéis também funcionam perfeitamente para medidas provisórias de emergência enquanto você projeta uma estrutura permanente. Por outro lado, a compra revela-se altamente vantajosa para as entidades governamentais. Os DOTs estaduais, municípios distritais e grandes empreiteiros civis com necessidades recorrentes de resposta a emergências se beneficiam muito com a posse de seus estoques. Possuir componentes prepara suas equipes para implantação imediata quando ocorrer o próximo desgaste.

Critérios de avaliação de fornecedores

Priorize parceiros de fabricação que forneçam suporte de engenharia interno abrangente. Procure fornecedores que ofereçam recursos de desenho estampado adaptados especificamente às regulamentações do seu estado. Manuais de instalação claros e visuais evitam confusão no local e mantêm as equipes seguras. Além disso, os fornecedores que oferecem serviços de consultoria técnica no local reduzem drasticamente os riscos de montagem. Ter um técnico de ponte experiente orientando sua equipe local evita retrabalhos dispendiosos.

Próxima etapa acionável

Realize imediatamente uma pesquisa completa no local de pré-construção. Você deve definir a extensão exata necessária de banco para banco. Descreva as larguras de faixa exigidas e as classificações de carga previstas dos veículos. Por fim, meça as dimensões da sua área de preparação com precisão antes de solicitar formalmente orçamentos de engenharia do fornecedor.

Conclusão

• Os sistemas modulares projetados contornam os gargalos críticos da infraestrutura de forma eficaz quando especificados com precisão em relação às realidades do local e da carga.

• A preparação geotécnica completa e os testes de solo evitam assentamentos perigosos da fundação durante o trânsito de veículos pesados.

• A adesão estrita às diretrizes estaduais do DOT e aos regulamentos de segurança do MUTCD protege tanto as equipes de construção quanto os usuários públicos.

• O planejamento prévio de suas áreas de preparação e da mecânica de lançamento elimina atrasos dispendiosos na montagem em espaços urbanos apertados.

O sucesso depende inteiramente de combinar recursos de hardware modulares com uma rigorosa preparação do local. Contate nossa equipe de engenharia hoje mesmo para agendar uma avaliação de carga específica do local ou solicitar especificações técnicas abrangentes e perfeitamente adaptadas para seu próximo projeto de infraestrutura.

Perguntas frequentes

P: Qual é o vão livre máximo de um sistema de ponte Compact 321?

R: Os vãos livres máximos dependem inteiramente da classe de carga necessária. As configurações para pedestres podem se estender significativamente mais longe do que as configurações para veículos pesados, sem a necessidade de suportes intermediários. Ao utilizar configurações estruturais de múltiplas fileiras e multicamadas, os engenheiros podem alcançar com segurança vãos superiores a 60 metros para tráfego rodoviário. Sempre consulte as tabelas de carga do fabricante para capacidades específicas de vão com base em seus requisitos exatos de peso.

P: Uma ponte Bailey para pedestres pode ser atualizada para o tráfego de veículos posteriormente?

R: A modularidade tem limites de engenharia distintos. Embora os painéis da treliça principal permaneçam intercambiáveis, você não pode simplesmente dirigir caminhões sobre uma configuração para pedestres. As travessas, os painéis de aço do deck e os pilares da fundação devem ser projetados especificamente para cargas previstas de veículos pesados ​​desde o primeiro dia. A atualização posterior geralmente requer uma reconstrução estrutural completa e novas fundações.

P: Quanto tempo normalmente leva para instalar uma ponte de tráfego temporária?

R: Os prazos de instalação variam de acordo com a complexidade estrutural e a disponibilidade do local. Instalações de emergência que utilizam componentes de estoque podem ser concluídas em apenas alguns dias. Por outro lado, projetos comerciais planejados de longo prazo podem levar várias semanas para serem montados e lançados. Em última análise, a preparação do local, a eficiência do espaço de preparação e os tempos de cura dos pilares de concreto ditam o seu cronograma de implantação realista.

P: Quais são os requisitos básicos para uma implantação de emergência?

R: Cada implantação de emergência requer capacidade de suporte adequada do solo para evitar assentamentos estruturais. Dependendo das condições geotécnicas específicas, as equipes podem usar pesadas esteiras de madeira, soleiras de concreto pré-moldado ou grades de aço projetadas. Esses elementos estruturais distribuem as enormes cargas pontuais da ponte com segurança no solo, garantindo estabilidade absoluta durante a travessia de veículos.
