Qual é a diferença entre uma treliça e um cavalete? Uma treliça e um cavalete podem parecer semelhantes, mas desempenham papéis distintos na construção. Você já se perguntou como eles diferem em design e aplicação? Neste post, dividiremos as diferenças entre essas duas estruturas, explicaremos seus propósitos e ajudaremos você a decidir quando cada um é mais adequado para o seu projeto.

O que é uma treliça?

Propósito de uma treliça

Uma treliça é uma estrutura feita de elementos interconectados, principalmente usando formas triangulares. Essas unidades triangulares ajudam a distribuir o peso com eficiência em vãos longos, tornando -os perfeitos para apoiar cargas pesadas em grandes distâncias. As treliças são comumente usadas em estruturas onde a estabilidade e a força são cruciais, como pontes ou edifícios grandes.

Materiais usados ​​para treliças

As treliças podem ser feitas de diferentes materiais, dependendo de sua aplicação. Madeira, aço e concreto são todos comumente usados, com cada material afetando a capacidade de peso, flexibilidade e uso pretendido da treliça. As treliças de aço são frequentemente encontradas em construções em larga escala, enquanto a madeira é mais comum em coberturas residenciais.

Tipos comuns de treliças

• Trexos triangulares: Essas treliças são amplamente utilizadas para telhados inclinados com íngreme em edifícios residenciais e industriais. Sua forma triangular distribui com eficiência o peso, tornando -os ideais para telhados que precisam suportar cargas significativas em vãos longos, como em armazéns ou casas com sótãos.

• Treliças trapezoidais: são comumente encontradas em projetos de pontes e grandes estruturas de cobertura. A forma trapezoidal ajuda a criar uma distribuição de carga estável e equilibrada, tornando -a adequada para vãos mais longos, como em pontes de rodovias, terminais de aeroportos e grandes edifícios comerciais.

• Trustos de acordes paralelos: usados ​​na construção de pontes e para oficinas que precisam de resistência extra ao vento, as telhas de acordes paralelas são projetadas para fornecer suporte em longas distâncias. Sua forma uniforme permite que eles suportem cargas pesadas, geralmente usadas em estruturas elevadas, como pontes de pedestres, telhados de fábrica e torres resistentes ao vento.

Exemplos de usos de treliça

• Vãs de ponte: usado para apoiar estradas e ferrovias.

• Estruturas de telhado: especialmente para telhados grandes e inclinados em edifícios industriais.

• Torres de transmissão: para segurar linhas de energia em grandes áreas.

• Sistemas de guindastes: As treliças suportam estruturas de guindaste em ambientes industriais.

• Oficinas industriais: eles fornecem suporte para grandes espaços internos abertos.

Tipos de pontes de treliça

• Através de treliças: onde o deck é colocado abaixo da estrutura da treliça.

• Trelas de convés: onde o convés fica acima da treliça, escondendo os elementos estruturais por baixo.

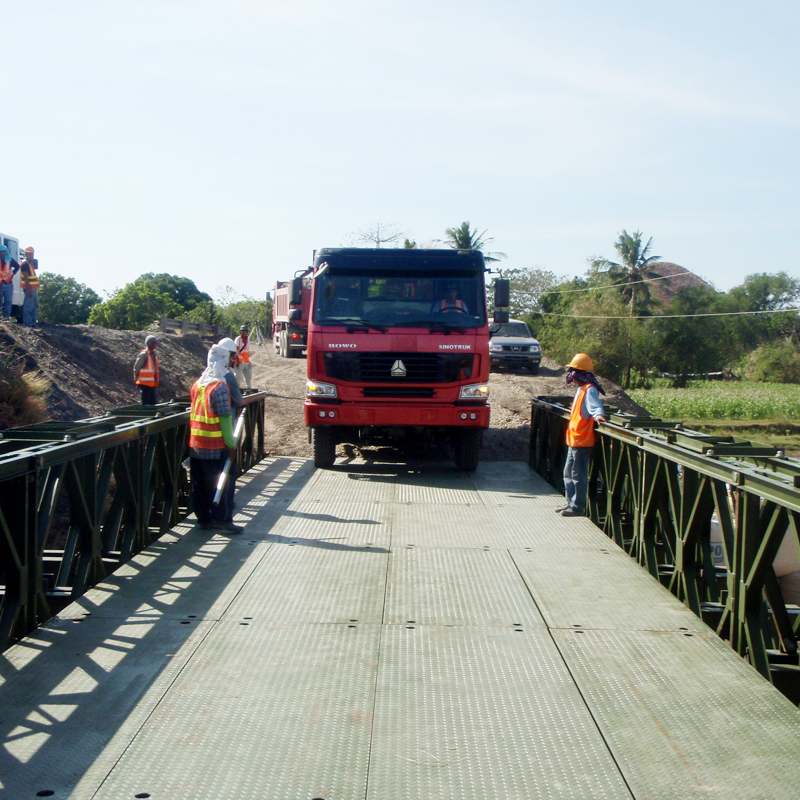

• Bailey Bridges: Essas pontes portáteis e pré -fabricadas são frequentemente usadas para travessias temporárias ou reparos de emergência.

O que é um cavalete?

Propósito de um cavalete

Um cavalete é um tipo de estrutura de suporte, temporária ou permanente, composta de postagens verticais conectadas por vigas horizontais. É comumente usado para suportar plataformas, decks ou outras estruturas elevadas acima do solo. Os cavalheiros são essenciais em construção, andaimes e até em alguns projetos de pontes, oferecendo estabilidade e uma base forte.

Materiais usados ​​para cavalheiros

Os cavalheiros podem ser feitos de madeira, aço ou concreto. A escolha do material depende de fatores como custo, requisitos de carga e meio ambiente. Aço e concreto são ideais para estruturas permanentes e pesadas, enquanto a madeira é frequentemente usada para suportes temporários ou aplicações menores.

Principais componentes estruturais dos cavalheiros

• Postagens/colunas: componentes verticais que suportam o peso da estrutura e fornecem suporte.

• Vigas/vigas: elementos horizontais que conectam as postagens, distribuindo a carga uniformemente.

• Bentrods: quadros modulares usados ​​na construção, ajudando a espalhar peso por toda a estrutura.

Exemplos de usos de cavalete

• Suportes da ponte: os cavalheiros são comumente usados ​​como parte das estruturas da ponte, especialmente para vãos mais curtos.

• Andaimes: os cavalheiros atuam como apoio ao andaime em projetos de construção, fornecendo uma plataforma segura para os trabalhadores.

• Plataformas de construção: usado para elevar as estruturas durante a construção, dando aos trabalhadores uma superfície de trabalho estável.

• Suportes temporários para equipamentos: Quando o equipamento precisa ser elevado para manutenção ou instalação, os cavalheiros fornecem uma plataforma segura e resistente.

• Plataformas de acesso: usadas em ambientes industriais ou canteiros de obras para dar aos trabalhadores acesso a áreas altas com segurança.

Principais diferenças entre uma treliça e um cavalete

Função e aplicação

• Truss: Uma treliça é projetada para distribuir cargas com eficiência em vãos longos. É frequentemente usado em pontes, grandes edifícios e outras estruturas, onde cargas pesadas precisam ser suportadas em grandes distâncias. As treliças são especialmente úteis para projetos que exigem estabilidade e força em vastas áreas.

• Correendo: Um cavalete serve a um propósito diferente. É usado principalmente para elevar estruturas, seja temporária ou permanentemente. Os cavalheiros fornecem suporte estável para plataformas, decks ou projetos de construção, frequentemente usados ​​em andaimes, canteiros de obras ou suportes de ponte. Eles são menos a ver com distâncias e mais sobre fornecer suporte sólido e elevado.

Projeto e forma estruturais

• Truss: Uma treliça é composta de unidades triangulares interconectadas. Esses triângulos ajudam a distribuir o peso uniformemente pela estrutura, tornando -o forte e estável. O design permite que as treliças abranjam longas distâncias, suportando cargas pesadas com eficiência.

• Chefão: Um cavalete é composto de postagens verticais conectadas por vigas horizontais. Oferece suporte modular, mas é mais limitado em comparação com uma treliça. O design é ideal para fornecer suporte elevado em plataformas de construção ou temporárias, mas não se abre o mais longe possível.

Comprimentos de extensão e distribuição de carga

• Truss: As treliças são projetadas para abranger distâncias mais longas. Suas unidades triangulares ajudam a distribuir o peso uniformemente, permitindo que lidam com cargas maiores em vãos maiores. Isso os torna ideais para pontes, telhados e outras estruturas grandes que requerem vãos longos e estáveis.

• Correjeira: os cavalheiros, por outro lado, são usados ​​para vãos mais curtos. Seu design modular é adequado para suportar plataformas ou decks menores, normalmente em aplicações de construção ou temporárias. Os cavalheiros não cobrem distâncias longas como treliças, mas fornecem forte suporte para comprimentos mais curtos.

Complexidade e custo de construção

• Truss: projetar e construir uma treliça é mais complexa, exigindo cálculos e planejamento cuidadosos. No entanto, eles são mais eficientes em termos materiais, especialmente para vãos longos. O design intrincado os torna mais caros de construção, mas ideais para estruturas grandes e pesadas.

• Correctle: os cavalheiros são mais simples de construir, exigindo design menos detalhado e menos materiais. Devido à sua construção direta, eles geralmente são mais acessíveis, especialmente para usos temporários ou projetos menores, onde o comprimento do span não é um problema.

Seleção de material para cada estrutura

• Truss: aço é o material mais usado para treliças, pois pode suportar cargas pesadas a longas distâncias. A resistência e a durabilidade do aço o tornam ideal para projetos em larga escala, como pontes e edifícios industriais.

• Corregem: Os cavalheiros são normalmente feitos de madeira ou aço. A escolha do material depende de quanto tempo a estrutura é necessária e do peso que ela deve suportar. A madeira é frequentemente usada para cavalheiros temporários, enquanto o aço é escolhido para aplicações mais permanentes ou pesadas.

Treliças e cavalheiros na construção de pontes

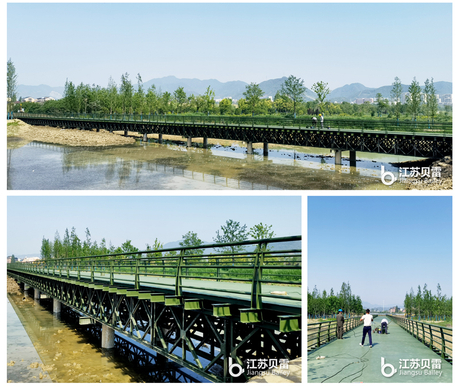

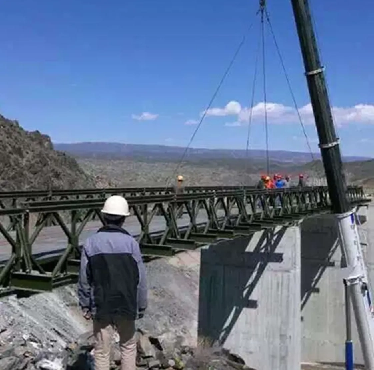

Bridges de treliça

As pontes de treliça são construídas usando elementos triangulares interconectados para suportar tráfego ou ferrovias. Seu design permite que eles abranguem longas distâncias enquanto tenham cargas pesadas. As pontes de treliça de aço são especialmente duráveis ​​e fortes, tornando-as perfeitas para projetos de infraestrutura em larga escala, como pontes de rodovias e travessias ferroviárias.

Bridges de cavalete

As pontes de cavalete consistem em uma série de vãos curtos, cada um suportado por vários cavalheiros. Essas pontes são frequentemente usadas em áreas com solo instável ou onde vãos mais longos não são necessários. Os cavalheiros também fornecem suporte temporário para outros tipos de ponte, incluindo treliças, durante a construção ou reparos.

Comparando seus papéis na infraestrutura moderna

Trelis and Testles desempenham papéis importantes na construção de pontes, mas servem a propósitos diferentes. As treliças são normalmente usadas para vãos longos e aplicações pesadas, enquanto os cavalheiros são mais adequados para vãos mais curtos ou como suporte temporário durante a construção.

Exemplos de usos históricos e modernos da ponte

• Uso histórico: No século XIX, os cavalheiros de madeira e ferro eram comumente usados ​​em redes ferroviárias.

• Uso moderno: hoje, os cavaletes de aço e concreto são frequentemente usados ​​para preencher vales profundos ou solo instável, enquanto as pontes de treliça continuam sendo a opção de abrangendo grandes distâncias.

Escolhendo a estrutura certa: treliça vs. cavalete

Quando usar uma treliça

• Para vãos longos: as treliças são perfeitas quando você precisa cobrir grandes distâncias, como em pontes ou edifícios com teto amplo.

• Quando é necessária uma maior distribuição de carga: o design triangular ajuda a distribuir uniformemente o peso pela estrutura, tornando as treliças ideais para aplicações pesadas.

• Em construção pesada, como pontes: as treliças são construídas para projetos difíceis, como pontes de rodovias, onde durabilidade e força são críticas.

• Em infraestrutura permanente que requer alta resistência: para estruturas destinadas a durar, como torres de transmissão, as treliças oferecem a força e a estabilidade necessárias.

Quando usar um cavalete

• Para estruturas ou plataformas temporárias: os cavalheiros são frequentemente usados ​​em canteiros de obras para fornecer suporte rápido e fácil.

• Em canteiros de obras ou áreas com solo instável: os cavalheiros são ótimos para áreas onde o solo é instável demais para as fundações tradicionais.

• Quando vãos mais curtos são suficientes: eles são perfeitos para projetos menores ou quando vãos longos não são necessários.

• Nas plataformas de andaimes ou acesso: os cavalheiros podem ser usados ​​para criar plataformas de trabalho estáveis, dando aos trabalhadores acesso a áreas de alta ou difícil acesso.

Considerações de design

Eficiência estrutural e segurança

As treliças são conhecidas por sua eficiência na distribuição de cargas uniformemente, o que as torna ideais para estruturas em larga escala, como pontes e arranha-céus. Seu design triangular garante força enquanto usa material mínimo. Por outro lado, os cavalheiros fornecem segurança através de suporte modular, o que os torna perfeitos para estruturas temporárias. No entanto, eles são mais limitados em sua capacidade de carga e comprimento do span em comparação com as treliças.

Durabilidade material e fatores ambientais

As treliças de aço são incrivelmente duráveis ​​e podem suportar condições climáticas duras, tornando-as perfeitas para a infraestrutura duradoura. Os cavalheiros, embora econômicos, podem exigir mais manutenção, especialmente se forem feitos de madeira. Em áreas com fortes chuvas, umidade ou temperaturas extremas, a madeira pode se degradar mais rapidamente, enquanto os cavalheiros de aço ou concreto duram mais, mas são mais caros.

Considerações de custo para projetos grandes e pequenos

As treliças tendem a ser mais caras por causa de suas complexas necessidades de design e material. No entanto, eles são mais econômicos a longo prazo quando usados ​​em vãos grandes, pois reduzem a necessidade de colunas de suporte frequentes. Os cavalheiros são mais simples de projetar e construir, tornando-os mais econômicos para projetos menores ou usos temporários, mas podem não oferecer os mesmos benefícios de longo prazo que as treliças em aplicações em larga escala.

Conclusão

Embora as treliças e os cavalheiros possam parecer semelhantes, suas diferenças de design, função e aplicação são significativas. As treliças, construídas com elementos triangulares interconectadas, são projetados para vãos longos e podem distribuir com eficiência cargas pesadas em grandes distâncias. Isso os torna ideais para estruturas grandes e permanentes, como pontes e arranha-céus. Por outro lado, os cavalheiros consistem em postagens verticais e vigas horizontais, fornecendo suporte modular mais adequado para estruturas temporárias ou vãos mais curtos. Compreender os benefícios e limitações distintos de cada um pode orientar uma melhor tomada de decisão em construção e design, garantindo que a estrutura correta seja escolhida para as necessidades específicas do projeto.

FAQ: Qual é a diferença entre uma treliça e um cavalete?

P: Qual é a função principal de uma treliça?

R: Uma treliça é projetada para distribuir cargas com eficiência em vãos longos, tornando -o ideal para grandes estruturas como pontes e telhados.

P: Os cavalheiros podem ser usados ​​para projetos em larga escala?

R: Os cavalheiros são geralmente usados ​​para vãos mais curtos ou estruturas temporárias. Eles são mais adequados para necessidades de suporte de pequena escala ou temporário.

P: Por que as treliças são mais complexas de construir do que os cavalheiros?

R: As treliças requerem cálculos intrincados de design devido ao uso de elementos triangulares para distribuir cargas, enquanto os cavalheiros são mais simples e modulares.

P: Quais materiais são comumente usados ​​em treliças e cavalheiros?

R: As treliças são comumente feitas de aço para resistência, enquanto os cavalheiros podem ser construídos a partir de madeira, aço ou concreto, dependendo do uso.

P: Quando devo usar uma treliça sobre um cavalete?

R: Use uma treliça para vãos longos, aplicações pesadas ou infraestrutura permanente, enquanto um cavalete é melhor para suporte temporário ou vãos mais curtos.
