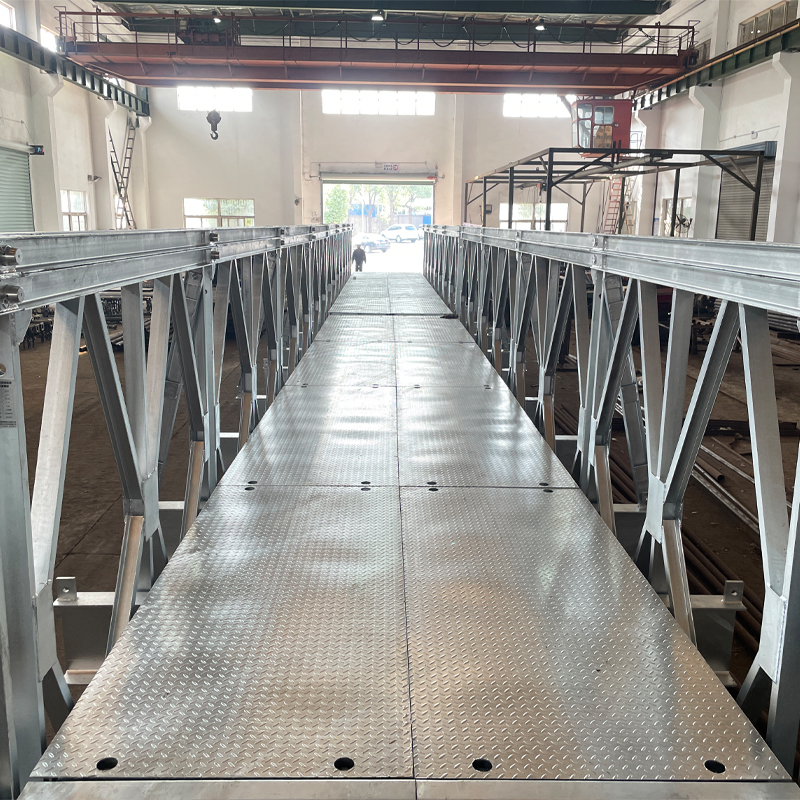

A Bailey Bridge personalizada é uma ponte modular pré-fabricada em treliça de aço projetada especificamente para caminhos temporários de pedestres.

Ele pode ser rapidamente desmontado e reutilizado, tornando-o amplamente aplicável em diversos cenários, como construção municipal, trilhas panorâmicas e resgate de emergência.

I. Parâmetros principais (2026 Type-200/SSR)

Modelo: CB100(CB321)/JSBLGQ-ZB200

Estrutura: Treliça reforçada de camada única (SSR) de fileira única

Material: aço de alta resistência Q355B – Q460C

Vão: 6–36 m (extensível)

Carga: Carga pedestre (2,5–5 kN/m²)

Largura: 1,5–4 m (personalizável)

Instalação: 3–7 dias para ser concluída, sem soldagem no local

Proteção contra corrosão: galvanização por imersão a quente/tinta anticorrosiva, vida útil ≥20 anos

Padrões: ASTM, padrão nacional GB / padrão americano.

 II. Principais recursos Implantação rápida: Módulos totalmente pré-fabricados, conexão parafuso/pino, sem necessidade de maquinário de grande porte, montagem manual.

Adaptação flexível: vão, largura e carga personalizáveis; disponível em combinações de fileira única/dupla e de camada única/múltipla.

Proteção econômica e ambiental: taxa de reutilização de 100%, baixa perda de desmontagem e montagem e baixo custo a longo prazo.

Seguro e confiável: A estrutura de treliça apresenta alta rigidez e excelente estabilidade; está equipado com guarda-corpos de apoio e painéis antiderrapantes.

Transporte conveniente: Os componentes leves podem ser transportados por estrada/mar, tornando-os adequados para terrenos remotos ou complexos.

Ponte

Ponte

Ponte

Ponte

III. Cenários típicos de aplicação: Percursos pedonais temporários para construção urbana; Locais pitorescos/parques; Trilhas turísticas para travessia de rios; Estradas de acesso de emergência após desastres (inundações, terramotos); Cavaletes temporários para pedestres em minas/canteiros de obras; Pequenas pontes pedonais permanentes (leves) para travessia de rios/valas.

4. Comparação com pontes de aço comuns Item de comparação Ponte pedonal Bailey Ponte de aço moldada no local tradicional Período de construção 3–7 dias 30–60 dias Custo Baixo (reutilizável) Alto (uso único) Desmontagem e montagem Desmontagem e montagem repetíveis Fundação não destacável Fundação simples / pilha de tubos de aço Fundação permanente de concreto Impacto ambiental baixo (sem resíduos de construção) alto (poluição fundida no local)

 V. Personalização de entrega e serviço: Projetado de acordo com vão, largura, carga e ambiente de fábrica. Pré-fabricação: Usinagem CNC de componentes completos, Inspeção de pré-montagem Instalação no local: Fornecimento de desenhos + orientação técnica, pode enviar engenheiros ao local Acessórios completos: Incluindo peças de treliça, vigas transversais, tabuleiros de pontes, guarda-corpos, eixos de pinos/parafusos, etc.
