Os projetos de engenharia civil enfrentam frequentemente um difícil equilíbrio. As equipes devem implantar rotas de acesso temporárias rapidamente enquanto lidam com grandes cargas de equipamentos. Restrições orçamentárias rigorosas também impõem limites rígidos à infraestrutura personalizada. Como você atravessa um rio inundado sem gastar meses em projetos estruturais? Você precisa de uma solução modular pré-projetada.

O Compact 321 Bailey Bridge serve como um padrão da indústria para esses cenários exatos. Ele contorna a infraestrutura comprometida sem esforço. Atravessa obstáculos geográficos difíceis com preparação mínima do local. Gerentes de compras e engenheiros de projetos dependem fortemente dele em todo o mundo.

Este artigo fornece uma estrutura clara e objetiva. Você aprenderá como avaliar adequadamente esse ativo estrutural. Abordaremos suas configurações, principais casos de uso e riscos de montagem do site. No final, você pode decidir se ele se alinha perfeitamente aos seus requisitos de acesso temporário.

Principais conclusões

• Modularidade especialmente desenvolvida: O Compact 321 utiliza painéis de aço padrão intercambiáveis ​​para alcançar vãos variáveis ​​e capacidades de carga útil sem engenharia personalizada.
• Aplicações primárias: Domina o acesso à construção pesada, logística remota de mineração/floresta e rotas rápidas de desvios de emergência.
• Eficiência de implantação: Funciona como uma ponte Bailey portátil que pode ser lançada através do método cantilever sem suporte pesado de guindaste no canal.
• Riscos de implementação: O sucesso depende muito de avaliações precisas da sustentação do solo para pilares e da adesão estrita aos cálculos de contrapeso durante o lançamento.

Definindo a ponte Compact 321 Bailey na engenharia moderna

A infraestrutura moderna exige resultados previsíveis. Pontes temporárias personalizadas geralmente apresentam prazos de entrega elevados. Eles também acarretam custos de engenharia imprevisíveis. Os sistemas de treliça padronizados oferecem uma alternativa matemática comprovada.

Arquitetura do sistema

A designação 321 refere-se às dimensões padrão do painel. Cada painel mede cerca de 3 metros de comprimento por 1,5 metros de altura. Esses componentes evoluíram significativamente a partir de seus designs originais de guerra. Hoje, os fabricantes os constroem usando aço de alta resistência de qualidade comercial. Isso aumenta tremendamente sua resistência ao rendimento. Ele permite que empreiteiros modernos empurrem cargas comerciais pesadas com segurança.

Padronização vs. Construções Personalizadas

Os sistemas pré-fabricados oferecem previsibilidade absoluta. Os engenheiros sabem antecipadamente as classificações de carga exatas. Você pula totalmente a longa fase do projeto estrutural. Uma ponte soldada sob medida requer fabricação especializada. Exige projetos exclusivos e testes extensivos de materiais. Componentes padronizados contornam esses obstáculos. Basta selecionar a configuração correta em uma tabela de engenharia estabelecida.

Eficiência dos Componentes

A eficiência dos componentes atua como uma grande vantagem logística. O sistema modular de pinos e painéis se divide em partes gerenciáveis. Você pode embalar uma estrutura inteira em contêineres de remessa padrão ISO. Isso minimiza o volume de frete marítimo e terrestre. Também simplifica drasticamente a logística do seu site. Caminhões-plataforma padrão entregam peças diretamente em locais restritos. Você não precisa de escoltas rodoviárias caras para cargas superdimensionadas.

Erro comum: Não misture componentes de fabricantes diferentes. Mesmo pequenas tolerâncias de fabricação podem causar graves problemas de alinhamento dos pinos durante a montagem.

Principais casos de uso do Compact 321 em acesso temporário

Diferentes indústrias aproveitam essas estruturas para resolver obstáculos logísticos únicos. Eles preenchem lacunas onde a construção de estradas tradicional falha.

Projetos de construção pesada e infraestrutura

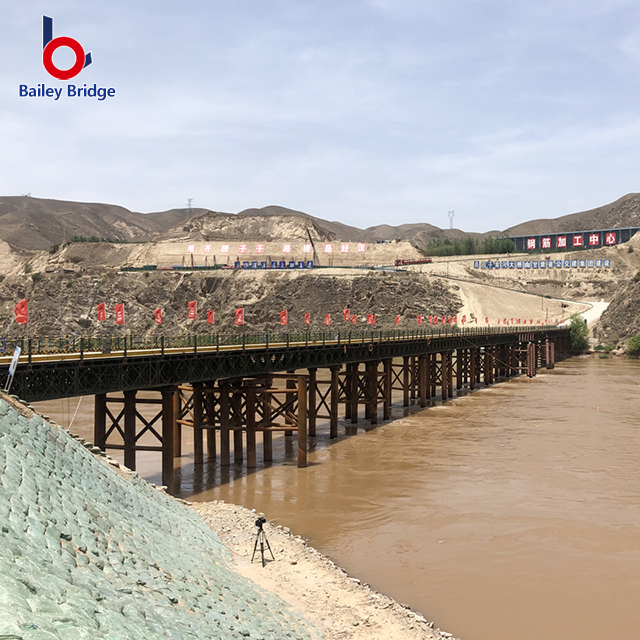

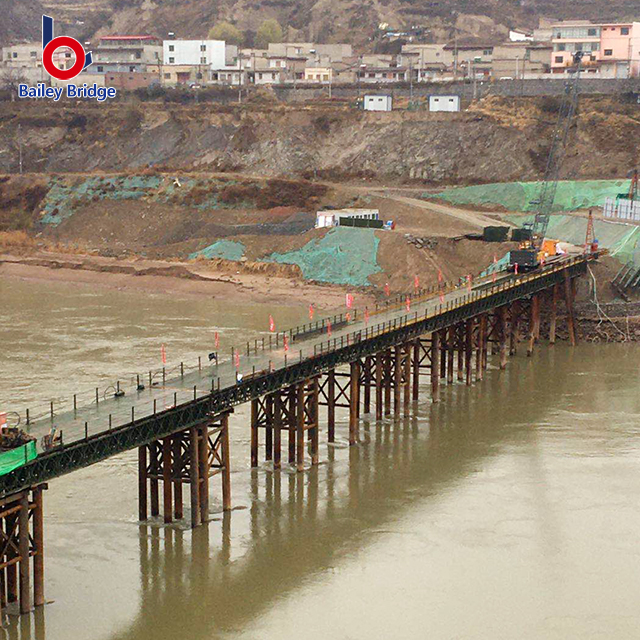

Projetos civis pesados ​​dependem deles diariamente. Os empreiteiros transportam enormes guindastes sobre esteiras pelas vias navegáveis. Eles movimentam caminhões basculantes totalmente carregados sobre zonas ecológicas sensíveis. Você também pode instalá-los em rodovias ativas existentes. Isso mantém o tráfego civil local circulando com segurança enquanto suas equipes trabalham abaixo.

Logística de Mineração, Energia e Florestal

A extracção de recursos enfrenta um isolamento geográfico extremo. Os locais de exploração madeireira e os campos de mineração geralmente ficam em ambientes remotos. Equipamentos pesados ​​não podem atravessar com segurança rios profundos ou deslizamentos de terra. Aqui, uma ponte Bailey portátil torna-se uma necessidade absoluta. Ele lida com dumpers articulados off-road sem esforço. Você o monta rapidamente para manter as cadeias de suprimentos abertas.

Ajuda em desastres e desvios de emergência

A gestão de emergências exige uma resposta rápida. Inundações severas freqüentemente destroem pontes municipais. As equipes usam estruturas modulares de aço para restaurar rapidamente o acesso crítico. Eles garantem a estrita conformidade com a carga de tráfego civil. Ambulâncias, caminhões de bombeiros e comboios de suprimentos podem cruzar poucos dias após um desastre.

Lente de avaliação

Essas estruturas são ferramentas altamente versáteis. No entanto, você deve vê-los principalmente como soluções temporárias a semipermanentes. Eles têm um desempenho ideal por 1 a 10 anos. A infraestrutura rodoviária permanente requer diferentes considerações sobre o ciclo de vida da fadiga. O tráfego público intenso e constante acabará por cansar os pinos de conexão ao longo de décadas.

Dimensões de avaliação: extensão, capacidade de carga e configuração

Não é possível adivinhar as capacidades estruturais. Os engenheiros de projeto dimensionam a capacidade combinando matematicamente os painéis de treliça. Você adapta a configuração para corresponder à extensão necessária e à carga útil de destino.

Configurações de treliça

Os engenheiros aumentam a força adicionando linhas e níveis. Cargas rodoviárias padrão exigem configurações mais leves. Os dumpers off-road pesados ​​precisam de reforço robusto e multicamadas. Você conecta os painéis lado a lado (filas) e os empilha verticalmente (camadas).

Configuração da treliça Configuração de	linha/camada	Alvo de carga útil típico	Faixa de vão ideal
Linha única/camada única (SS)	1 linha, 1 nível	Veículos leves, pedestres	Até 24 metros
Linha dupla/camada única (DS)	2 linhas, 1 nível	Caminhões rodoviários padrão	Até 30 metros
Linha Dupla / Camada Dupla (DD)	2 linhas, 2 níveis	Equipamento de construção pesada	Até 45 metros
Linha tripla/camada dupla (TD)	3 linhas, 2 níveis	Caminhões off-road extremos	Até 60 metros

Limitações de extensão

As limitações de extensão determinam suas escolhas gerais de design. Existe uma relação inversa estrita entre o comprimento do vão e a capacidade de carga. Vãos mais longos suportam cargas máximas mais leves antes que pilares intermediários se tornem necessários. Parâmetros realistas garantem a segurança do local. Consulte sempre tabelas certificadas de carga útil antes de finalizar seu projeto. Forçar um intervalo além de seu limite nominal é um convite a falhas catastróficas.

Opções de deck

Os materiais do deck requerem uma avaliação cuidadosa com base no volume de tráfego esperado. Você deve escolher entre dois sistemas principais:

• Decks ortotrópicos de aço: Oferecem tração e resistência superiores. Eles apresentam melhor desempenho sob uso comercial intenso e frequente. O custo inicial do hardware é mais alto, mas eles duram muito mais tempo.
• Decks de madeira: proporciona um gasto inicial menor. Funciona bem para projetos de acesso de curto prazo. No entanto, exige maior manutenção. O tráfego de caminhões pesados ​​esmagará a madeira rapidamente.

Realidades de implementação, montagem e riscos no local

O lançamento de uma ponte modular envolve física precisa e execução cuidadosa. Você deve controlar o centro de gravidade em todos os momentos.

O método de lançamento cantilever

O método de lançamento cantilever continua sendo o procedimento de implantação padrão. Elimina completamente a necessidade de cimbres na água. As equipes empurram a estrutura através da abertura de um lado. Isto protege leitos de rios sensíveis.

Aqui está a sequência de lançamento padrão:

1. Monte o nariz de lançamento usando painéis mais leves e de camada única.
2. Conecte o nariz diretamente ao conjunto estrutural principal.
3. Coloque todo o conjunto em rolos de lançamento resistentes.
4. Empurre a estrutura para frente lentamente usando escavadeiras ou guinchos.
5. Remova a ponta leve assim que ela pousar nos roletes do lado oposto.

Fatores Críticos de Risco

O fracasso acontece quando as equipes ignoram a realidade do local. Você deve gerenciar vários riscos críticos durante a fase de construção.

Estabilidade do Pilar: Deve-se verificar as condições geotécnicas. O aço é tão forte quanto o solo que sustenta suas placas de base. Solo macio causará assentamento imediato sob carga. Sempre exija avaliações formais de suporte do solo antes do início da construção.

Liquidação do Roller: A liquidação desigual durante a fase push é incrivelmente perigosa. Pode causar ligação estrutural. Em casos graves, leva a tombamento catastrófico. Certifique-se de que as fundações dos rolos permaneçam perfeitamente niveladas durante o lançamento.

Desgaste de pino e tolerância: Sempre inspecione os pinos de conexão. Isso é muito importante para estoque alugado ou reutilizado. Pinos gastos introduzem arqueamentos inseguros no vão. Use apenas pinos certificados e não desgastados para fixar os painéis da treliça.

Melhor Prática: Mantenha um oficial de segurança dedicado observando o contrapeso da cauda. Se o impulso exceder o equilíbrio do contrapeso, a estrutura mergulhará na lacuna.

Estratégia de seleção: considerações sobre fornecimento e aquisição

As aquisições exigem uma lógica financeira cuidadosa e uma verificação rígida dos fornecedores. Você deve alinhar sua estratégia de aquisição com o pipeline do seu projeto.

Locação vs. Lógica de Compra

Você deve decidir se deseja alugar ou comprar o equipamento. O leasing faz todo o sentido para projetos pontuais e de curta duração. Se o seu site precisar de acesso por menores de 18 meses, alugue o hardware. Você devolve o aço quando o trabalho termina. A compra torna-se altamente lógica se sua empresa mantiver um fluxo constante de projetos remotos. Possuir o ativo permite uma implantação rápida para futuras licitações de contratos.

Garantia de qualidade e conformidade

A conformidade de qualidade protege seu projeto e seu pessoal. Você deve exigir documentação rigorosa dos fabricantes. Não aceite hardware sem prova de origem verificável. Solicite certificados de teste de usinagem para todas as matérias-primas de aço. Procure classes certificadas como aço de alta resistência Q345 ou Q355. Insista nas certificações de soldagem ISO do chão de fábrica.

Além disso, exigem cálculos de classificação de carga localizados. Um engenheiro estrutural registrado deve assinar e carimbar esses documentos. Isso prova que o hardware pode lidar com suas escavadeiras específicas.

Perfil Logístico

Os perfis logísticos determinam o seu orçamento real. Calcule cada elemento de frete cuidadosamente antes de assinar contratos. Considere o transporte em mesa do porto diretamente para o local de instalação. Você também deve fazer um orçamento para supervisão qualificada.

Ter um representante do fabricante no local durante a montagem evita erros dispendiosos. Eles garantem que sua equipe siga a sequência correta de construção. Pagar por um supervisor especializado sempre custa menos do que consertar uma ponte caída.

Conclusão

Deixe-nos resumir as principais conclusões da sua estratégia de acesso. A abordagem modular oferece confiabilidade incomparável para locais remotos.

• Abrace a previsibilidade matemática: os sistemas de treliça modulares eliminam as suposições estruturais. Eles oferecem capacidades de carga confiáveis ​​baseadas em fórmulas de engenharia comprovadas.
• Priorize o planejamento geotécnico: A estrutura de aço mais resistente irá falhar se for colocada em fundações de solo não testadas e móveis.
• Audite sua cadeia de suprimentos: Sempre exija relatórios certificados da fábrica e cálculos de engenharia assinados antes de finalizar qualquer contrato de aquisição.
• Próxima Etapa - Levantamento do Local: Inicie imediatamente um levantamento geotécnico formal para os locais de pilar propostos.
• Próxima etapa - Contato com o fornecedor: entre em contato com um fornecedor certificado para solicitar uma avaliação detalhada da configuração de vão e carga adaptada à sua frota de veículos.

Perguntas frequentes

P: Quanto tempo leva para montar uma Ponte Compact 321 Bailey?

R: O tempo de montagem depende muito da extensão, configuração e experiência da equipe. Uma equipe treinada de seis a oito trabalhadores normalmente pode montar e lançar uma estrutura padrão de 30 metros de nível único em três a cinco dias. Configurações complexas de múltiplas fileiras que abrangem distâncias maiores podem levar até duas semanas. Usar um supervisor local experiente reduz drasticamente esse cronograma.

P: Uma ponte Bailey portátil pode suportar veículos de transporte pesado com vários eixos?

R: Sim, pode suportar cargas industriais massivas. Os engenheiros adaptam a estrutura adicionando linhas e níveis extras. Uma configuração de fileira tripla e camada dupla lida facilmente com caminhões off-road extremos e guindastes sobre esteiras pesados. No entanto, você deve garantir que os pilares de concreto ou aço possam absorver essas enormes forças de transferência com segurança.

P: Qual é o requisito de manutenção para uma ponte de aço modular temporária?

R: A manutenção de rotina é altamente simples, mas absolutamente crítica. As tripulações devem verificar regularmente o torque em todos os parafusos do painel de popa e suportes de oscilação. Os inspetores devem verificar se todos os pinos de conexão do painel permanecem totalmente presos com clipes de segurança. Em ambientes marítimos ou corrosivos, você deve inspecionar rotineiramente a galvanização ou a pintura quanto a ferrugem.

P: A ponte pode ser curva ou elevada em um declive acentuado?

R: As pontes Bailey são estruturas estritamente lineares e não podem ser curvas. Todos os raios de viragem devem ser tratados nas estradas de acesso. Você pode elevar a estrutura em um gradiente, mas ela deve permanecer dentro de limites longitudinais estritos. Declives acentuados reduzem a tração do veículo e alteram a distribuição da carga nos pilares.
